带式输送机用防滑包胶输送滚筒结构

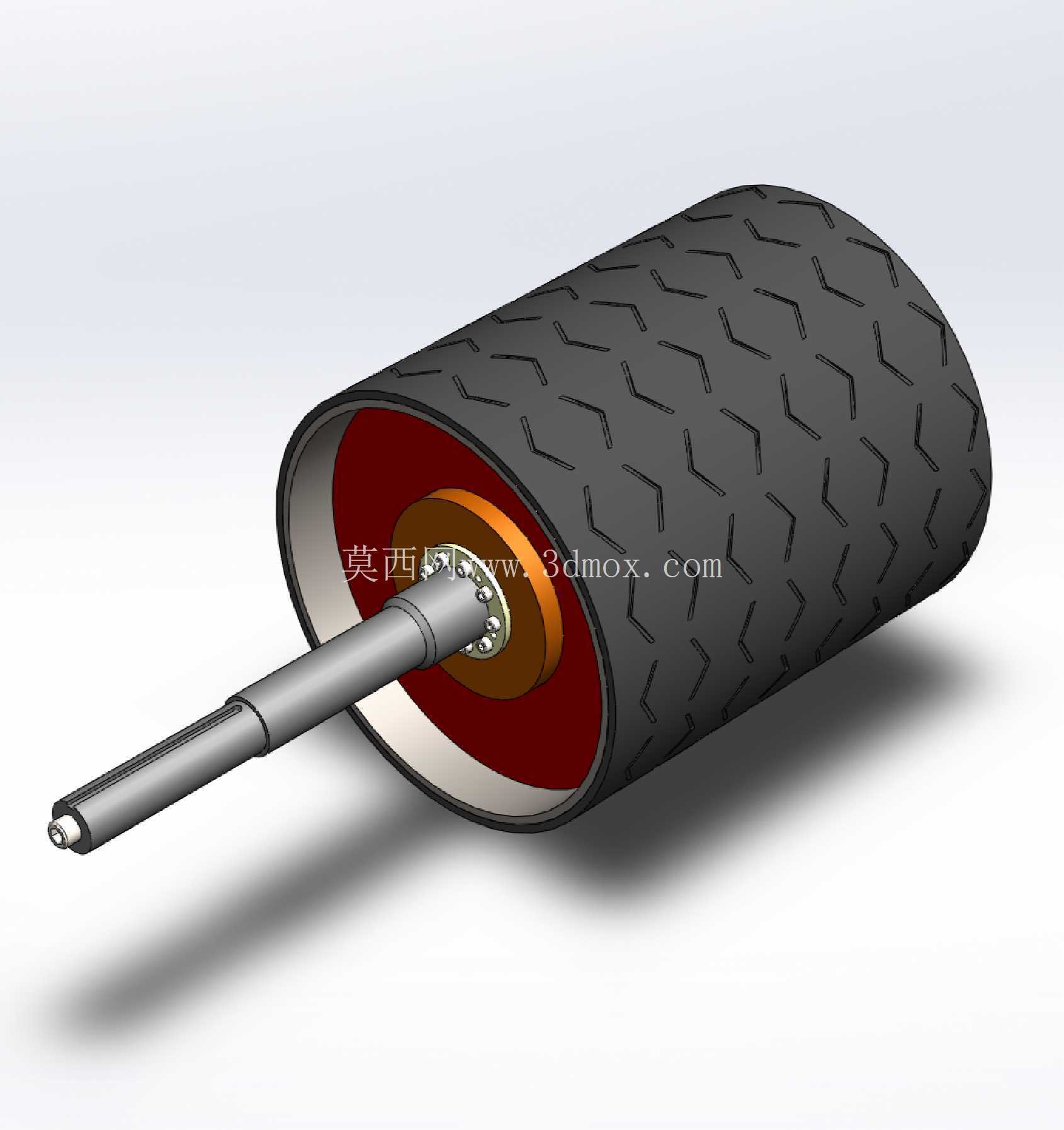

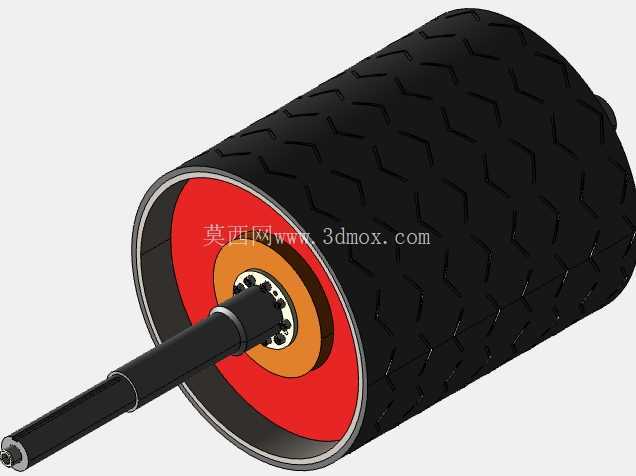

　　在散料、成件工业产品的连续输送场景中，带式输送机的核心传力部件就是输送滚筒，其性能直接决定整条输送线的运行稳定性与负载能力。这款输送滚筒采用外置包胶层的结构设计，外层胶面压制有人字形防滑花纹，区别于光面滚筒的低摩擦特性，这种花纹结构在输送含水率偏高的散料、或者表面光滑的成件包装箱时，能有效增大滚筒与输送带之间的接触摩擦力，避免重载启动、雨天户外作业时出现的输送带打滑跑偏问题，同时胶层本身具备一定的缓冲性能，可吸收输送带接头经过时产生的刚性冲击，降低滚筒金属基体的疲劳损耗。

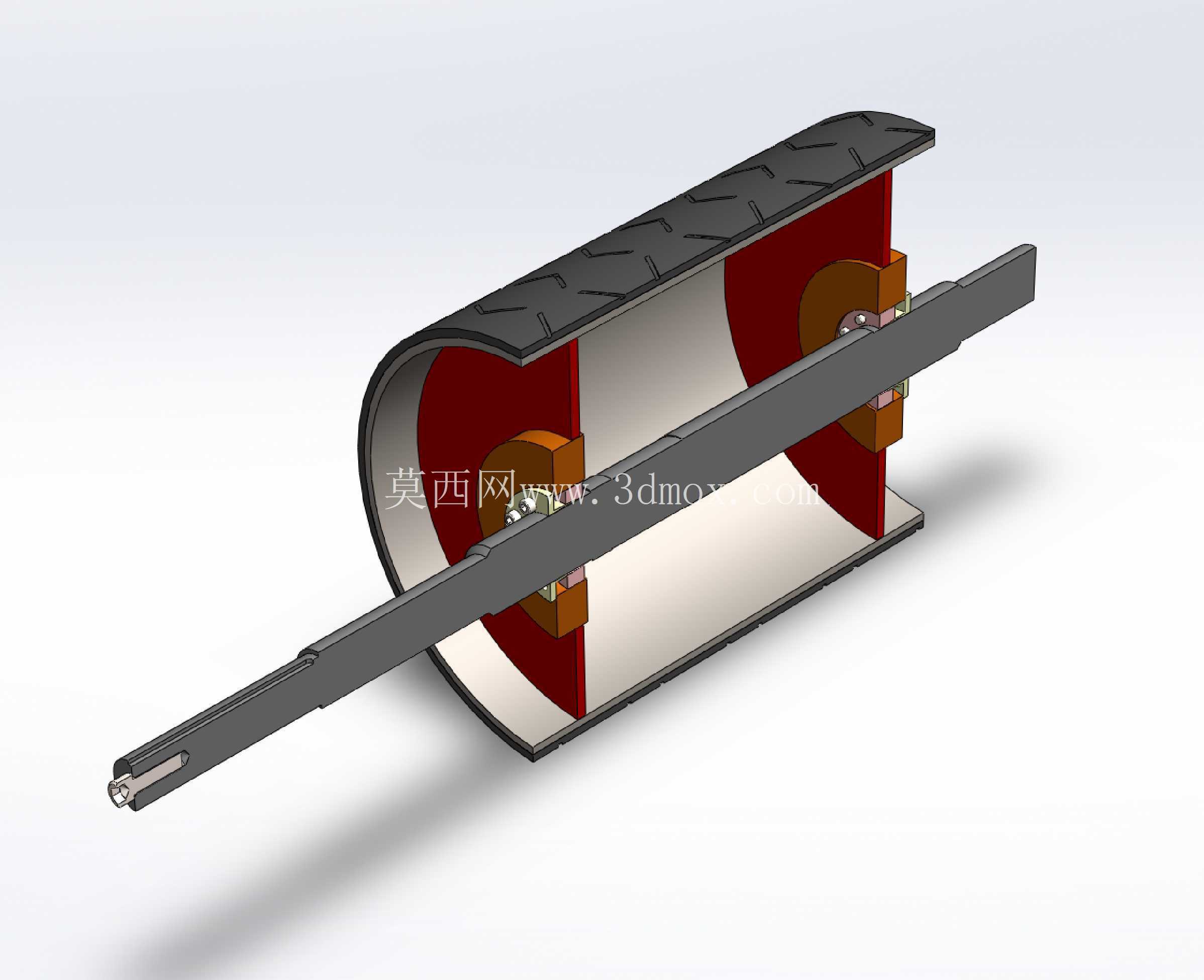

　　从结构组成来看，该滚筒采用通轴式装配结构，核心的金属筒体外圈通过冷粘工艺包覆耐磨橡胶层，筒体内侧与辐板焊接连接，辐板通过胀套与中心传动轴实现无键联接，这种无键联接的设计相比传统平键联接，不存在键槽应力集中问题，能承受更大的启动扭矩，同时拆装维护时无需额外的拉马工装，仅需松开胀套锁紧螺栓即可完成滚筒与轴的分离，大幅缩短产线停机维护的时间。中心传动轴采用阶梯轴设计，两端预留的轴承安装位严格按照标准深沟球轴承的配合公差加工，轴端伸出段可根据现场安装需求适配联轴器、链轮或者减速电机直连结构，无需二次加工即可适配多数常规带式输送机的安装机架。

　　设计过程中，首先根据输送线的额定负载、带速、带宽参数确定滚筒的筒体直径与壁厚，筒体直径的选取匹配输送带的最小弯曲半径要求，避免输送带反复绕经滚筒时出现芯层弯折疲劳，壁厚则根据单位长度载荷计算得出，保证满载工况下筒体的径向跳动量控制在允许范围内，防止输送带运行时出现周期性跑偏。包胶层的厚度根据输送物料的磨琢性确定，针对砂石、矿石等高磨琢性物料可适当增加胶层厚度，针对轻工成件产品输送则可采用较薄的胶层控制整体重量。人字形花纹的排布方向与滚筒的旋转方向匹配，保证运行过程中花纹沟槽可以及时排出胶面与输送带之间的积水、细料残渣，避免异物嵌入造成的输送带局部划伤。

　　安装边界方面，该滚筒的中心轴两端轴颈尺寸与常用带式输送机的轴承座安装孔位匹配，安装时需保证滚筒轴线与输送机机架的纵向中心线垂直，避免出现单边张紧过紧造成的轴承过早损坏。滚筒的整体长度比适配的输送带宽度宽出100-150mm，预留出输送带运行时的少量跑偏余量，防止输送带边缘与机架产生摩擦。包胶层的外圆圆柱度公差控制在0.5mm以内，保证整根滚筒与输送带的接触压力均匀分布，避免局部压力过大造成的胶层异常磨损。传动轴两端的轴肩定位尺寸严格对应轴承内圈的安装高度，装配时轴承内圈与轴肩紧密贴合，外圈与轴承座孔采用过渡配合，既保证轴承的定位精度，又能适应工作过程中轴系的微量热胀冷缩变形。

　　实际应用中，这类包胶输送滚筒可适配矿山、港口、仓储物流、家电制造等多个行业的带式输送设备，既可以作为驱动滚筒传递电机输出的扭矩，也可以作为改向滚筒调整输送带的运行方向，相比传统光面铸铁滚筒，其防滑性能与耐磨寿命提升40%以上，同时胶层可单独更换，当胶层磨损到极限厚度时，无需更换整个滚筒金属基体，仅需重新包胶即可再次投入使用，大幅降低设备的全生命周期运维成本。设计时还考虑了现场的粉尘、潮湿工况，轴承位置预留有密封件安装槽，可配套安装迷宫式密封圈，阻止外界粉尘、水汽进入轴承内部，延长轴承的润滑周期，减少日常维护的工作量。
