单壳程单管程管壳式换热设备结构

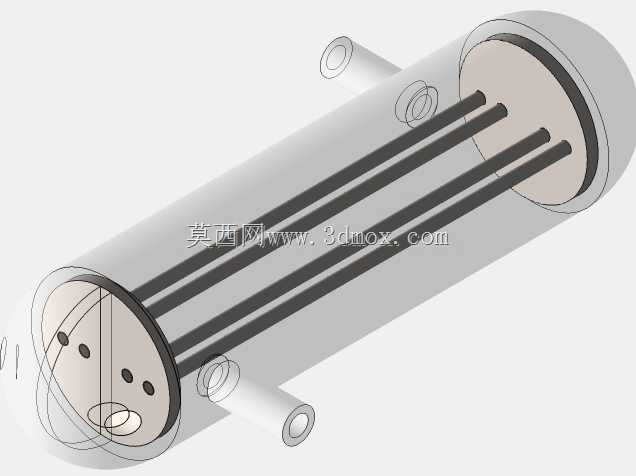

　　在化工、暖通、能源动力等领域的换热工况中，管壳式换热器是应用覆盖度极广的间壁式换热设备，本次呈现的单壳单管结构，是管壳式换热器里结构最简洁、运维门槛最低的构型，适配中小流量、换热负荷适中的液-液、气-液换热场景，常见于民用暖通换热站、小型化工装置的介质预热/冷却环节、液压系统的油温冷却回路中。从结构设计逻辑来看，该构型采用单圆筒形壳体作为承压外壳，两端通过法兰与管板、封头连接，壳程与管程的介质完全通过管束的管壁实现热量传递，不存在复杂的分程隔板结构，流体在壳程沿筒体轴向流动，管程介质同样走单一流道，流动阻力更低，对输送泵的扬程要求更小，适合低压差的工艺回路。设计过程中首先要明确安装边界的约束：筒体的外径、长度决定了设备的占地空间，

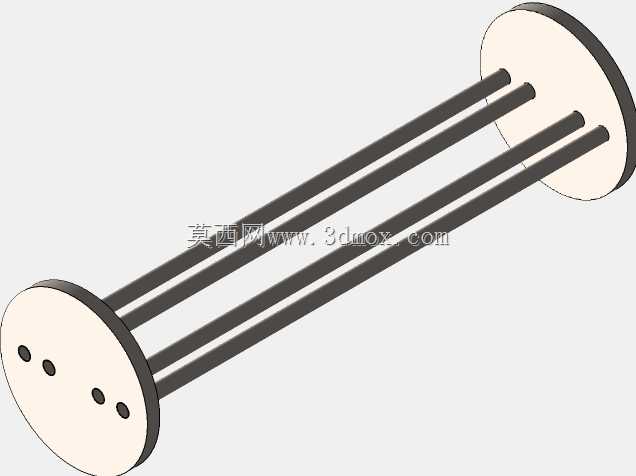

　　两端封头的外接管口分别对应管程的介质进出口，筒体上下侧的径向接管对应壳程的介质进出，安装时需要预留足够的法兰操作空间，尤其是两端封头的拆卸空间，方便后期抽出管束做结垢清理、管束更换作业。管板与管束的连接采用胀接加密封焊的组合形式，既保证换热管与管板的连接强度，避免运行过程中管束振动导致的接头松脱，又能杜绝壳程与管程的介质串漏，适配多数无强腐蚀、无重度结垢的普通换热工况。管束采用平行等距排布的光管结构，没有设置折流板，因为单壳单管的小流量工况下，无折流板的结构可以进一步降低壳程阻力，同时减少流体死区，降低杂质沉积堵塞的概率，适合水质相对稳定、杂质含量低的换热介质场景。从安装适配性来看，

　　该结构可以通过筒体上的鞍式支座直接固定在钢架或混凝土基础上，支座的间距需要根据筒体长度、设备满水重量做载荷校核，避免运行过程中筒体出现挠度变形，影响管板密封面的贴合精度。管口的法兰标准统一采用常规化工行业法兰标准，方便现场对接工艺管道，不需要额外做非标转接件。在建模过程中，所有结构的尺寸链都围绕承压要求做匹配：筒体壁厚根据设计压力、设计温度、材料许用应力计算得出，管板厚度兼顾管束固定强度与承压能力，换热管的长度、管径匹配换热面积的计算结果，保证在额定流量下达到设计的换热效率。这种单壳单管的管壳式换热器，因为结构简单、零部件数量少，加工制造的周期更短，采购成本更低，同时后期运维不需要拆解复杂的分程结构，检修效率更高，

　　在很多对换热效率要求不是极致、工况波动小的场景下，是性价比极高的选型方案。建模时还原了所有的装配关系，包括管板与筒体的焊接坡口、换热管与管板的连接节点、法兰的密封面结构、接管的补强结构，能够直接用于结构校核、工艺布管参考、安装施工交底等场景，也可以作为同类换热设备改型设计的基础模型，通过调整管束数量、筒体长度、接管方位快速适配不同的工况参数。
