罐体配套立式小型压缩装置结构设计

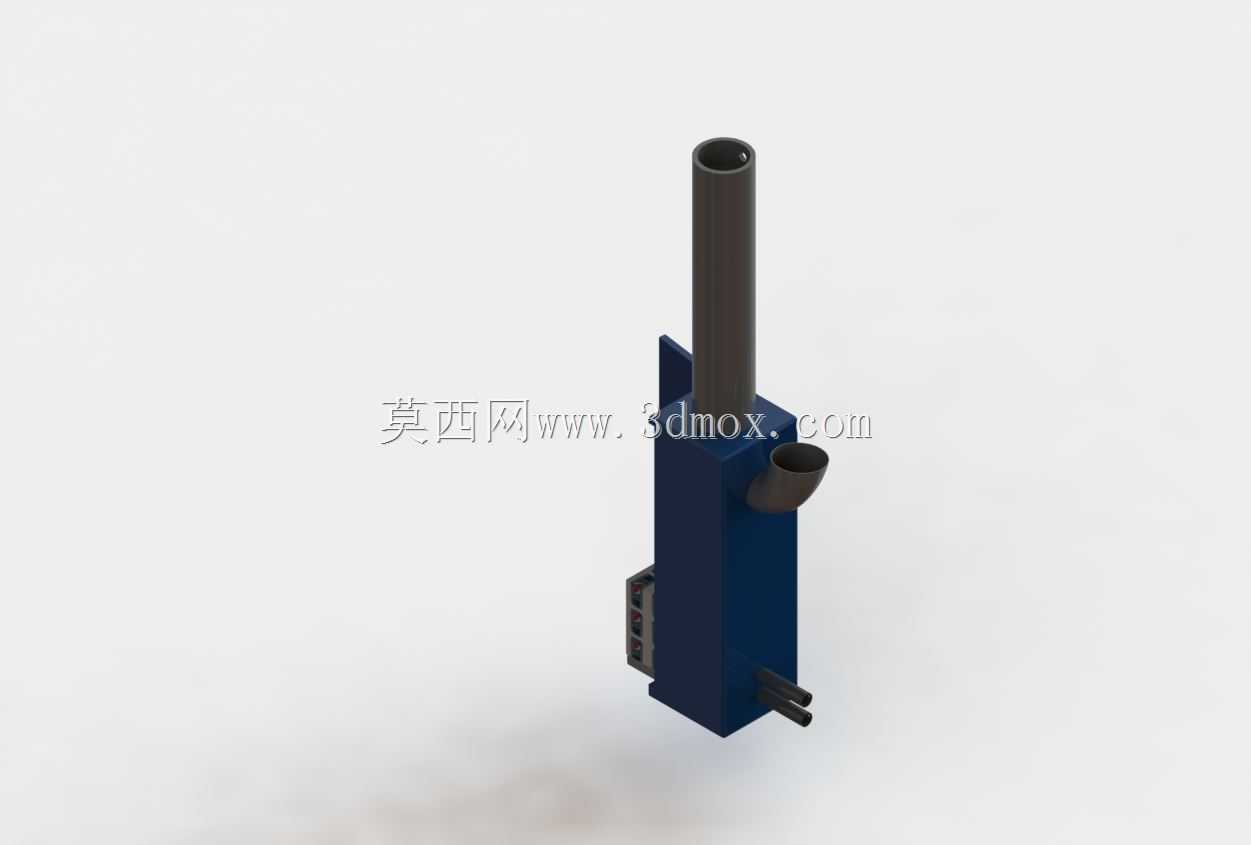

　　在小型罐体配套的流体处理、低压气源供给场景中，这类立式结构的压缩装置常作为核心动力部件嵌入整套系统，区别于大型工业压缩机的庞杂结构，该款装置采用紧凑化的立式布局，将压缩腔体、驱动连接段、进出气接口整合在同一纵向轴线上，大幅缩减了水平方向的安装占用空间，适配罐体周边狭窄的安装工位。从实际运行逻辑来看，该装置的核心作用是为罐体提供稳定的低压压缩气源，或是对罐内介质进行增压输送，目前已在多套小型储运、反应罐体系统中完成落地验证，运行过程中压力输出平稳，无异常振动或泄漏问题。设计阶段优先考虑了安装适配性，主体基座采用方形安装面，预留了两个平行的固定接口，可直接通过螺栓对接罐体侧方的安装支架，无需额外设计转接工装；

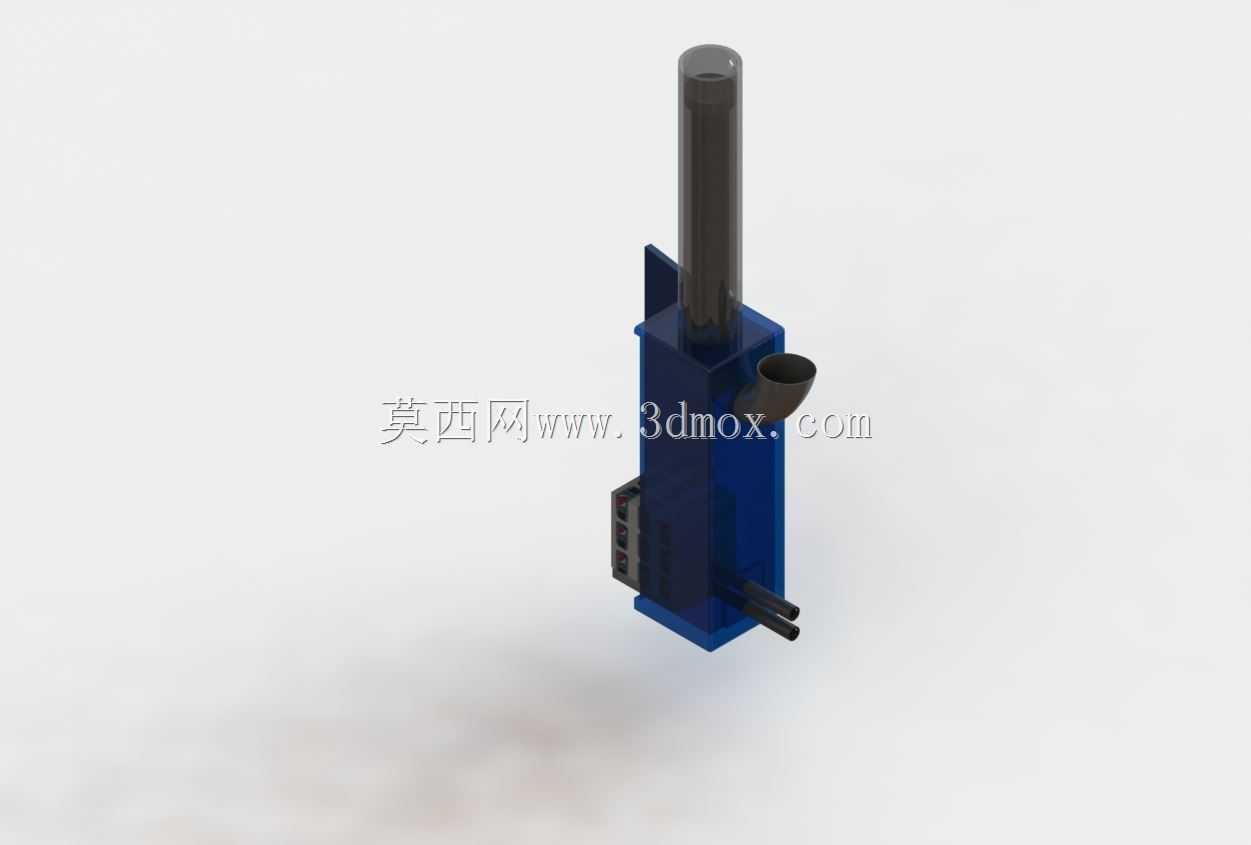

　　上部的长筒状结构为压缩行程腔体，长度根据额定压缩行程做了精准匹配，既保证足够的压缩比满足压力输出要求，又避免过长的腔体带来的结构刚性不足问题。侧方倾斜布置的接口为介质进出端，倾斜角度经过反复校核，既保证管路连接时的操作空间，又能减少介质流动过程中的阻力损失，避免直角接口带来的紊流、压损过大问题。装置侧面预留的电气接口位置做了下沉式处理，安装时接线端子可完全嵌入槽内，不会突出主体结构与周边部件产生干涉。从结构细节来看，主体承压部分采用一体化的块式结构设计，减少了拼接密封面的数量，从根源上降低了长期运行后的泄漏风险，外露的运动部件做了全包覆处理，避免现场粉尘、水汽侵入运动副造成磨损。实际选型适配时，需要注意该装置的纵向安装高度，

　　预留足够的上部检修空间，方便后期对腔体内部密封件进行更换维护；侧方管路连接时要注意接口的介质流向标识，避免反向安装造成设备无法正常建压。不同于通用型压缩机的标准化接口设计，该装置的接口尺寸是针对小型罐体的常用管路规格做的匹配，对接常规通径的软管或硬管都无需额外变径接头，能有效减少管路系统的泄漏点。在建模过程中，所有配合面的公差都按照实际加工精度做了预留，安装基准面的平面度、接口的同轴度都符合通用机械加工的精度要求，可直接导出工程图用于生产加工，也可导入流体仿真软件对内部流道做进一步的优化分析，适配不同压力等级的使用需求。
