三级风冷式船用启动空气压缩机组结构

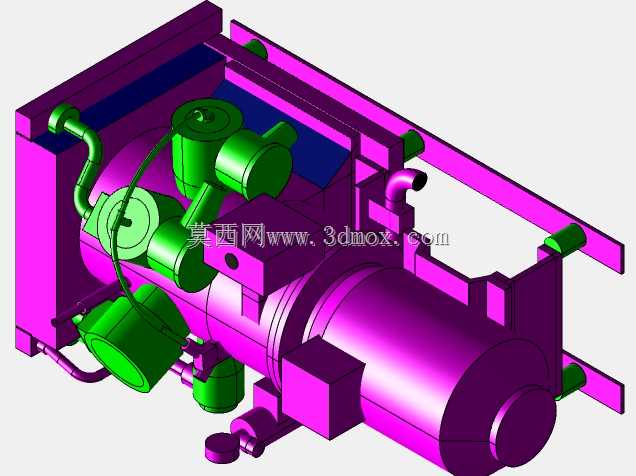

　　在船舶动力辅机、野外移动动力站的气动启动系统里，这类三级风冷启动空气压缩机组是核心气源供给单元，主要负责为大马力柴油机、燃气轮机的启动回路提供高压洁净压缩空气，也可兼顾机组气动阀门、制动回路的临时气源补给，相比单级、双级压缩结构，三级压缩的压比分配更均匀，单级缸体负荷更低，连续运行时的排气温度更容易控制，尤其适配没有集中冷却水回路的移动作业、独立舱室安装场景。从结构设计逻辑来看，机组采用集成式撬装底座布局，将三级压缩缸体、级间冷却管路、风冷散热组件、气液分离单元、驱动连接端全部整合在同一安装框架内，各级缸体按照压比梯度错落布置，低压级缸径最大，布置在靠近风冷进风侧，中压、高压级缸径依次缩小，级间连接管路采用大曲率弯管结构，

　　尽可能降低压缩空气的沿程阻力，同时管路走向避开散热风道，避免高温管路加热进风影响冷却效率。安装边界上，撬装底座预留了统一的地脚安装孔位，整体重心沿底座中轴线对称分布，吊装转运时无需额外做配重调整，外接气源接口、排气接口全部布置在机组同侧的维护操作面，日常更换密封件、清理级间过滤器时不需要拆解外围护结构，风冷导风罩的出风方向可根据安装舱室的通风走向调整，适配不同的舱室排风布局。功能特性层面，三级压缩结构逐级降低每一级的压缩温升，风冷散热翅片直接贴合在各级缸体外壁与级间管路上，不需要外接冷却水循环系统，降低了整套系统的附属设备配置要求，缸体端的阀组采用集成式阀板结构，进排气阀片的启闭响应速度快，空载启动时的卸荷回路直接集成在高压级出口，

　　启动瞬间可快速释放缸内残余压力，降低驱动端的启动扭矩。设计过程中对各级活塞的行程、缸径做了匹配计算，确保各级排气压力稳定在设计区间，避免单级压比过高导致的阀片过早疲劳、润滑油碳化问题，撬架上的支撑筋板对应缸体、驱动端的承重位置做了加厚处理，运行时的结构振动可通过撬架整体传导至安装基础，不需要额外做复杂的减震支架设计，对于做启动系统选型、压缩机组结构测绘、非标气源站设计的从业者来说，该结构完整呈现了多级风冷压缩机的布局逻辑、管路走向与安装接口的匹配思路，可作为同类产品改型设计的参考依据。
