单杆耳环式液压油缸三维结构设计

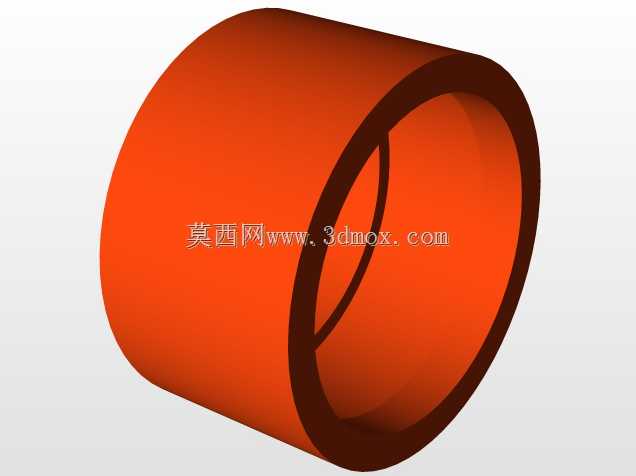

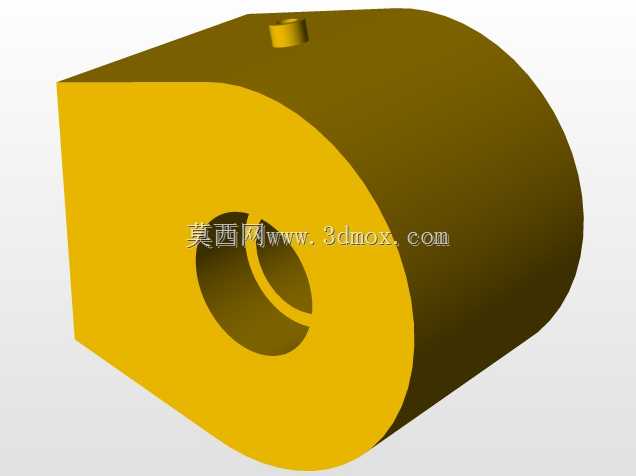

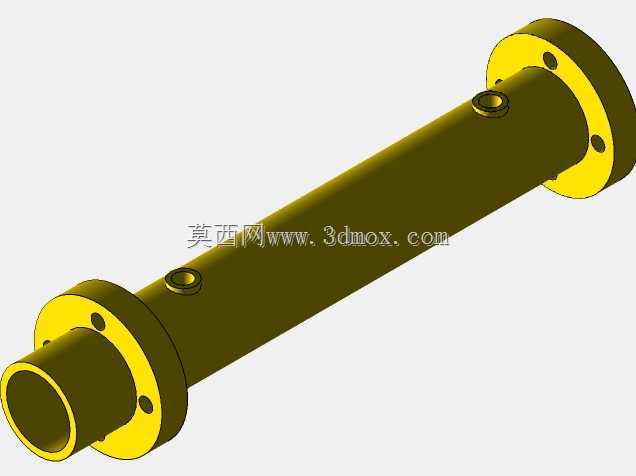

　　这款单杆耳环式液压油缸，是液压系统中实现直线往复动作的核心执行部件，常见于起重设备、工程机械、工装夹具、自动化生产线的直线推压工位，能够将液压油的压力能转换为稳定的直线机械推力，相比齿轮齿条、丝杠等直线传动结构，它输出力大、结构紧凑、运行平稳，在重载工况下的可靠性表现十分突出。从结构设计来看，这款油缸采用了尾部耳环铰接、杆端耳环连接的安装形式，这种铰接安装方式可以补偿安装过程中存在的小角度同轴度误差，避免油缸运行过程中出现侧向偏载，导致活塞杆拉伤、密封件过早磨损的问题，适配多数需要摆动连接的重载工位。缸体部分采用圆形无缝钢管加工成型，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，既可以减少活塞往复运动的摩擦阻力，

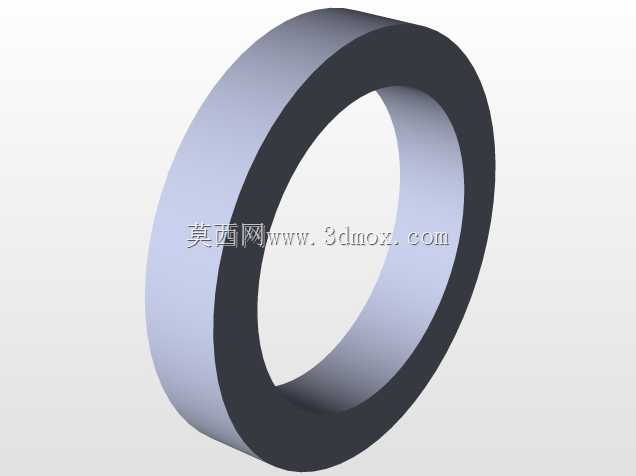

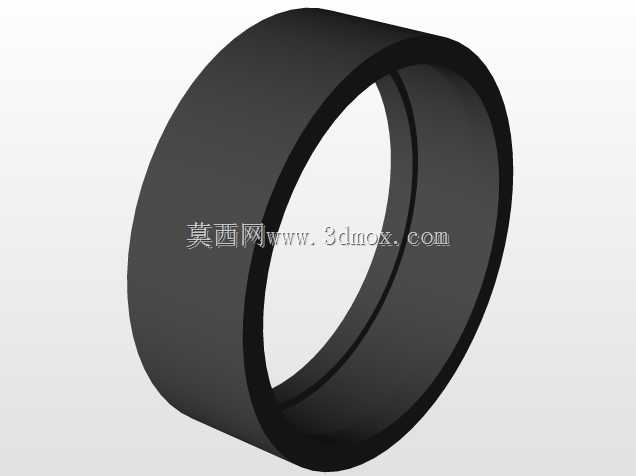

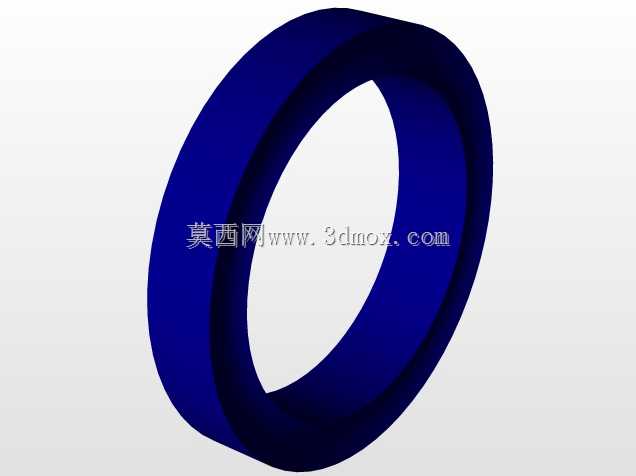

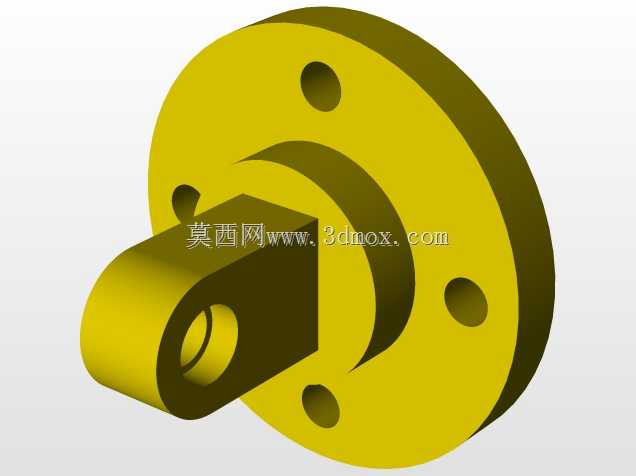

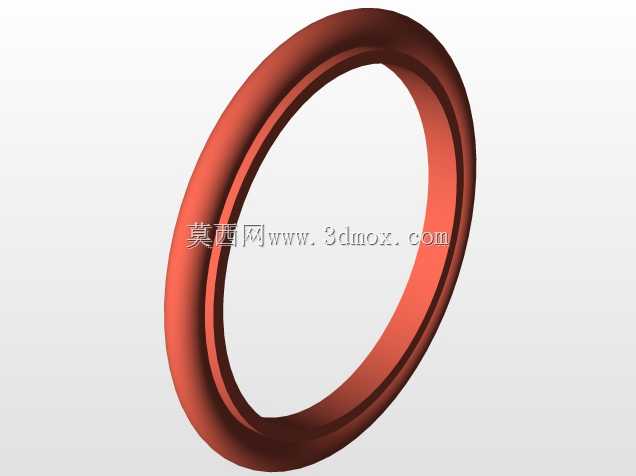

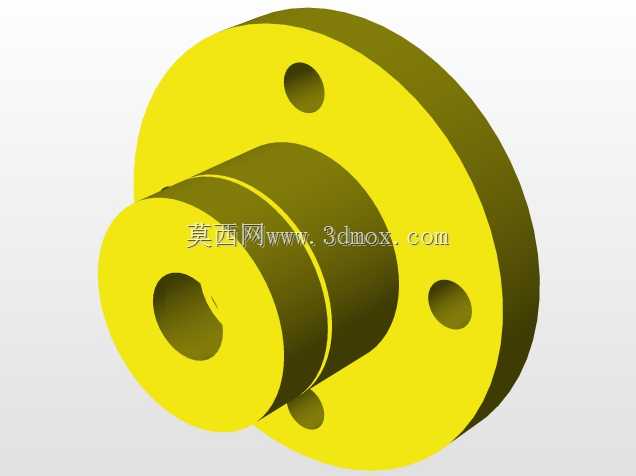

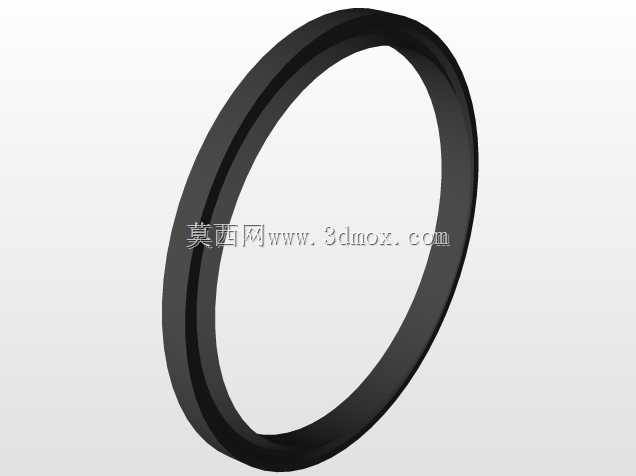

　　也能为密封件提供良好的贴合面，降低内泄风险。端盖与缸筒采用法兰螺栓连接结构，端盖上均布的紧固螺栓可以承受油缸工作时的轴向推力，同时这种可拆卸结构也方便后期更换密封件、检修活塞组件，降低维护成本。密封件选型参考了行业通用的密封选型规范，根据油缸的工作压力、运行速度、介质类型匹配了对应的活塞密封、杆密封、防尘圈组合，既可以保证高压下的密封性能，避免液压油内泄外漏，也能刮除活塞杆表面附着的灰尘杂质，防止杂质进入缸筒内部划伤密封面和缸壁。活塞杆表面做了镀硬铬处理，硬度高、耐磨性好，能够承受频繁往复运动的摩擦损耗，同时具备一定的防锈能力，适配多尘、潮湿的工业作业环境。从安装边界来看，设计时预留了足够的安装操作空间，端盖螺栓的拆装空间、

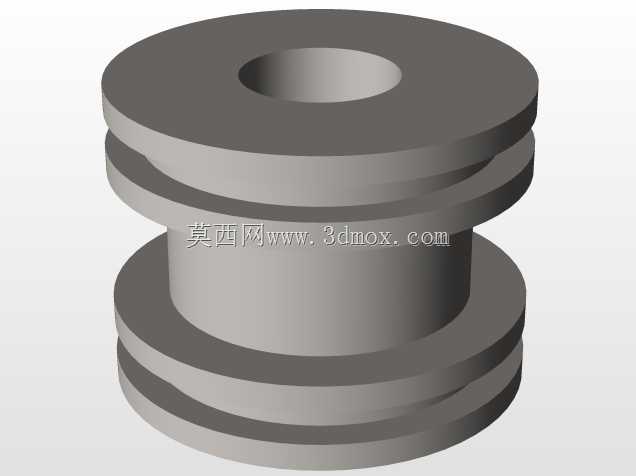

　　耳环铰接孔的装配间隙都做了校核，不需要额外拆解周边结构就能完成安装固定。油缸的行程、缸径、杆径参数匹配常规中低压液压系统的流量与压力参数，不需要额外调整阀组参数就能直接接入现有液压回路，在液压起重机的支腿伸缩、工装夹具的夹紧动作、自动化设备的工件推料工位都能直接适配。设计过程中对油缸的受力做了有限元校核，缸筒壁厚、活塞杆直径、螺栓强度都满足额定工作压力下的安全系数要求，避免高压工况下出现结构变形、断裂的风险，同时在活塞位置设置了缓冲结构，当活塞运行到行程端点时可以实现平稳减速，减少硬碰撞带来的结构冲击，延长油缸整体使用寿命。
