深沟滚珠轴承三维结构设计模型

项目分类:通用机械零部件 发布时间:2022-03-16 ID:584020
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型
  • 深沟滚珠轴承三维结构设计模型

  在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的支撑类部件,从家用电机的输出端到工业生产线的输送辊轴,再到汽车变速箱的传动齿轮轴系,都能见到这类部件的身影。做三维建模时首先要明确安装边界的约束条件:轴承的外圈通常与设备的轴承座孔采用过渡配合,安装到位后外圈保持周向与轴向固定,内圈则与旋转轴过盈配合,随轴同步转动,建模时需要严格卡准内外圈的配合公差带,避免装配后出现内圈跑圈、外圈松动的问题。

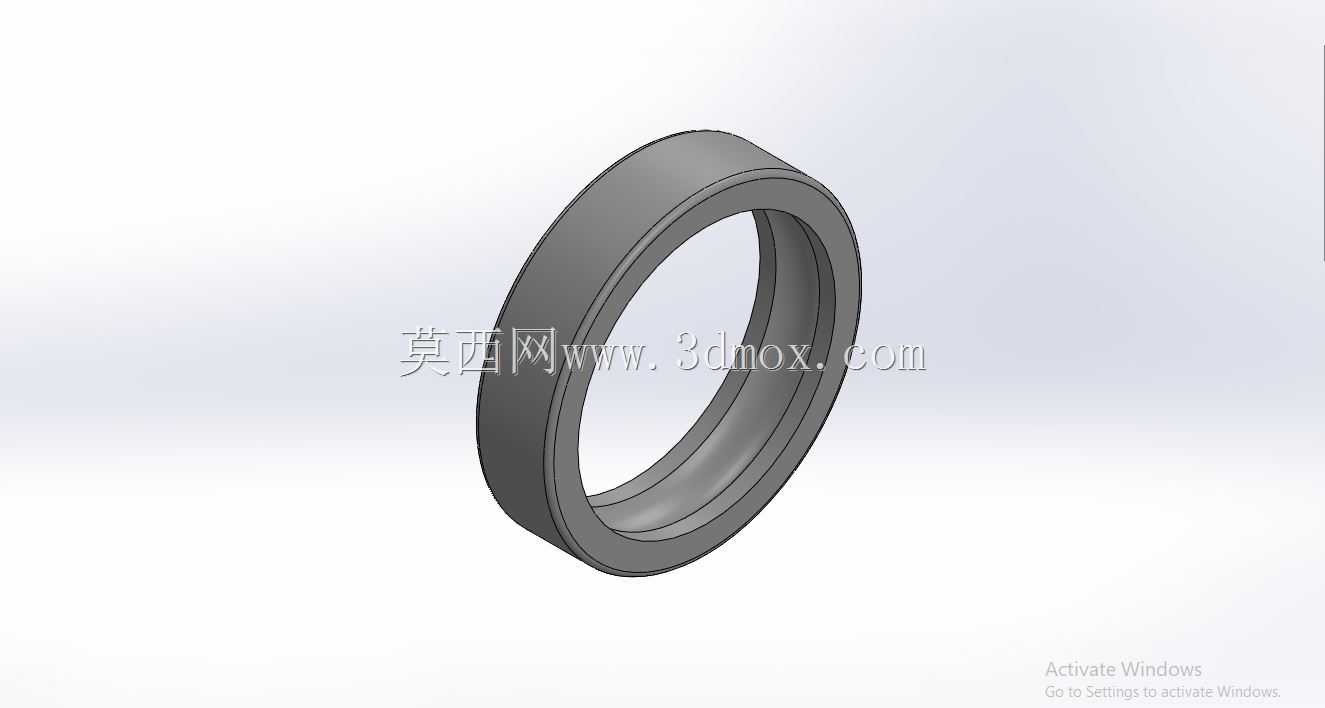

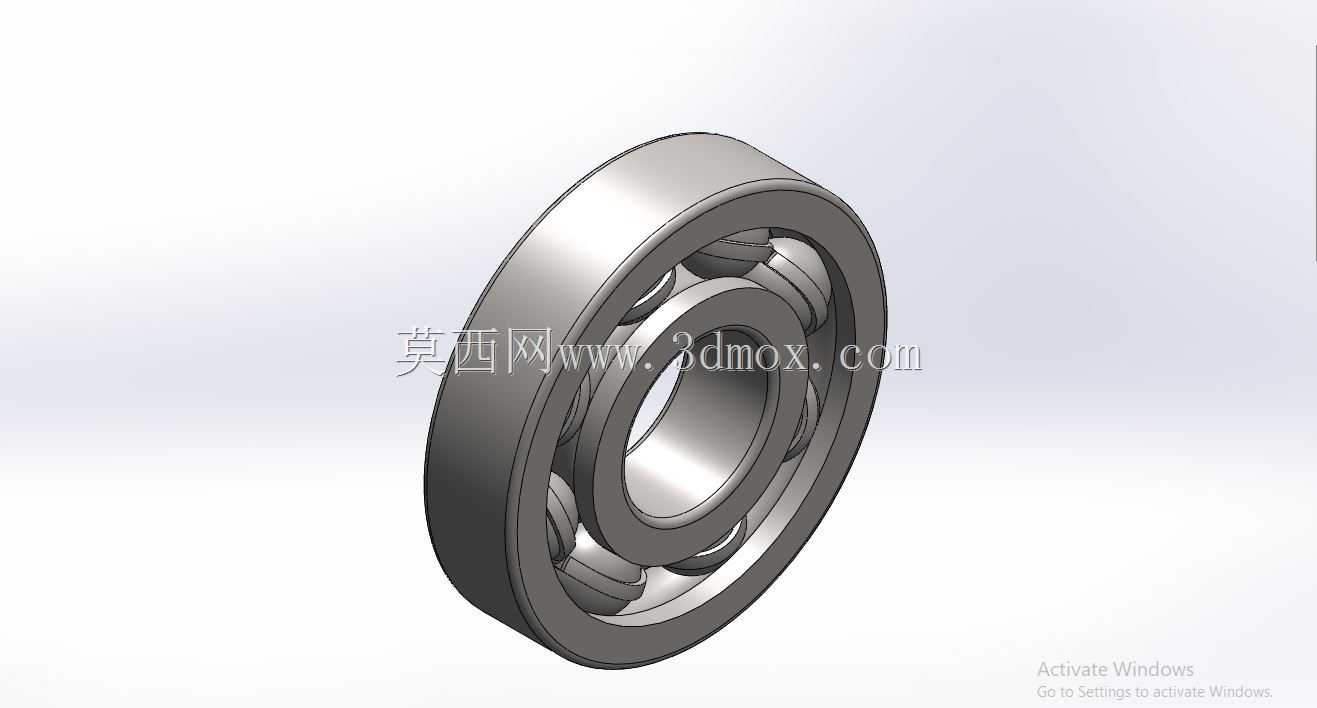

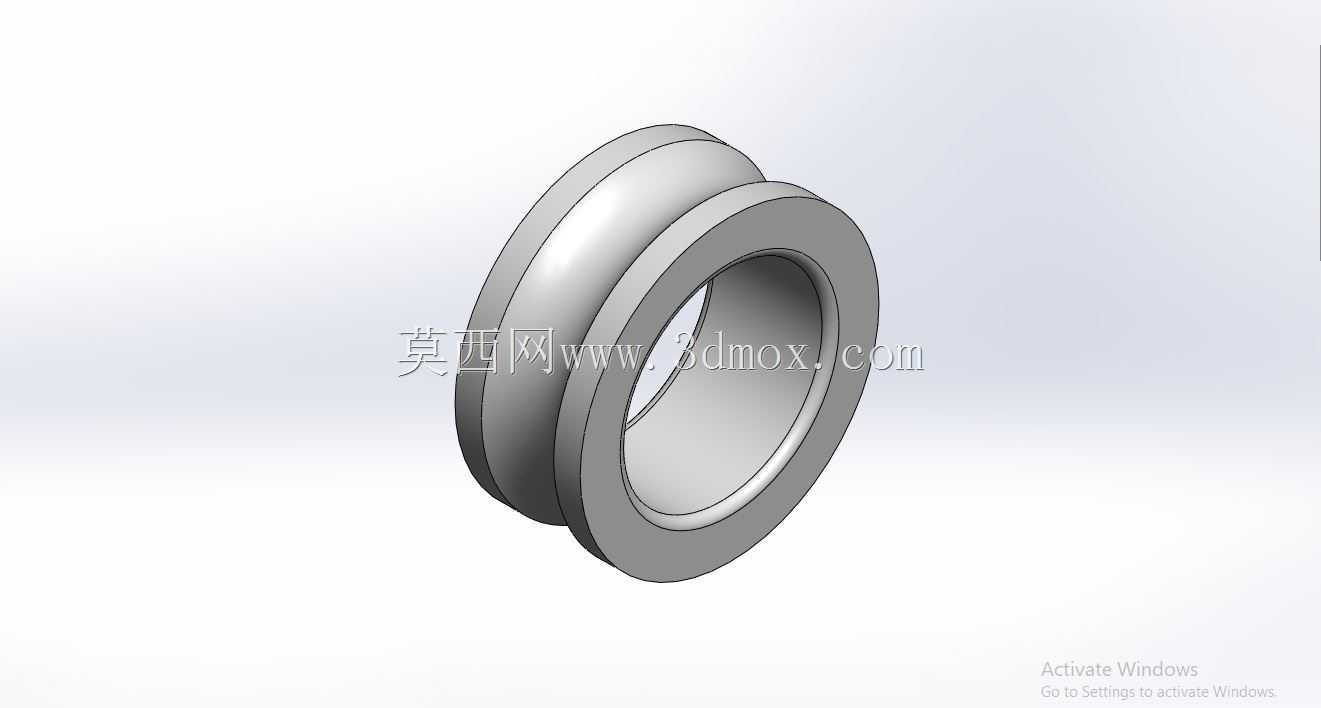

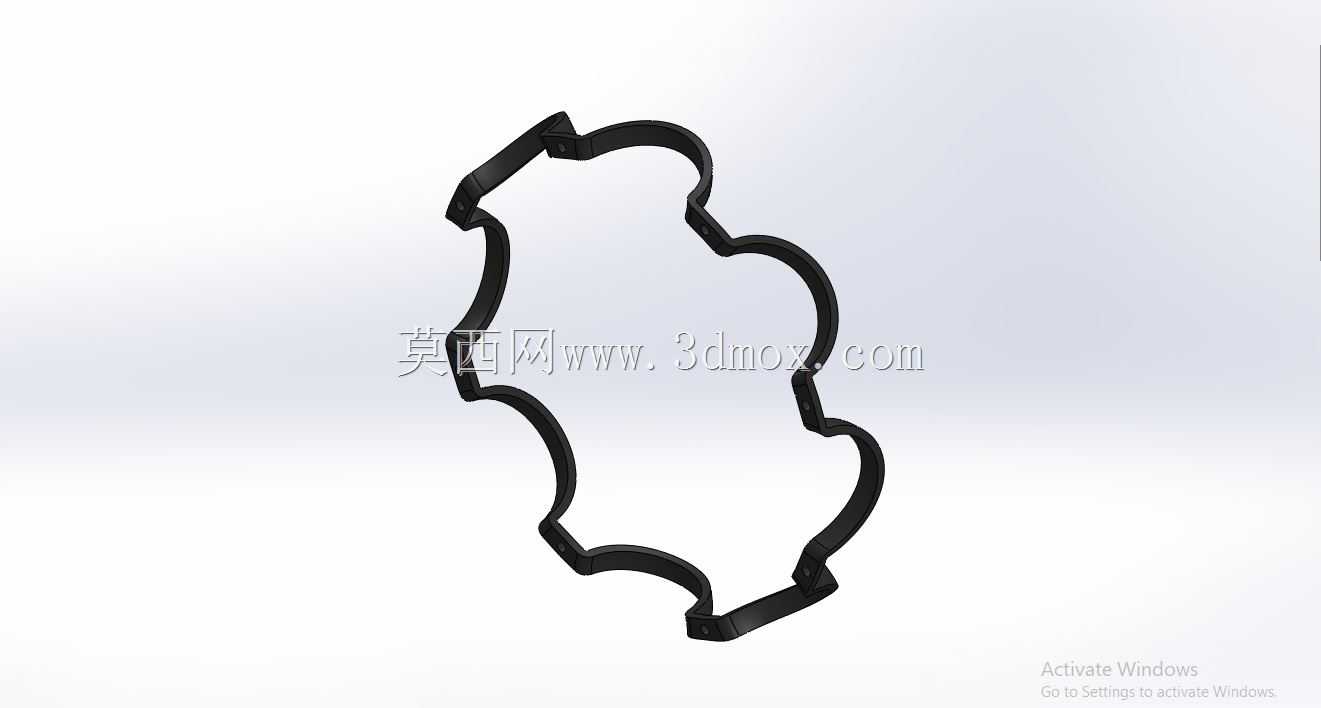

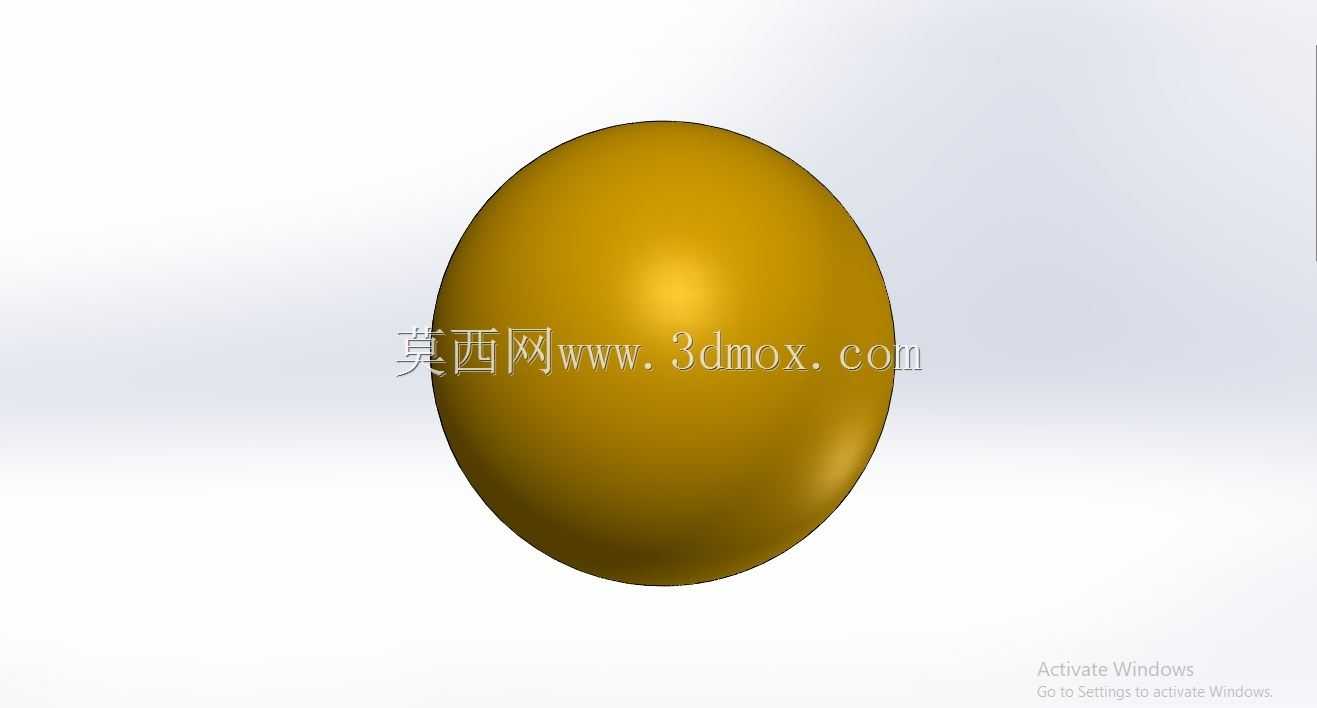

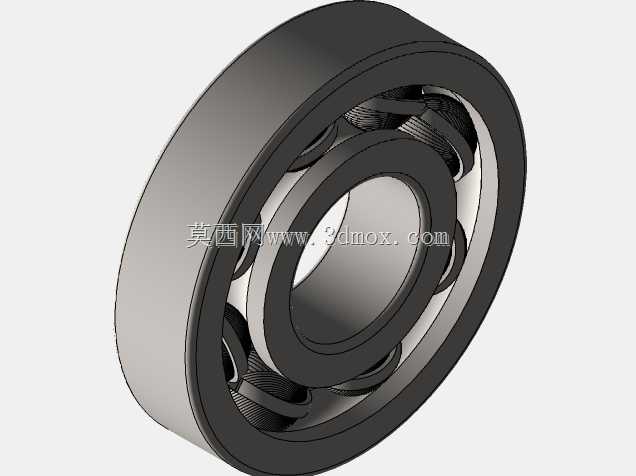

  从功能特性来看,这类轴承的核心作用是在支撑旋转轴系的同时,大幅降低轴转动过程中的摩擦阻力,相比滑动轴承结构,滚动摩擦的摩擦系数仅为滑动摩擦的几十分之一,能有效减少传动过程中的功率损耗。结构设计上,主要由内圈、外圈、滚动钢球、保持架四个部分组成,内圈外壁与外圈内壁都加工有对应曲率的滚道,滚道的曲率半径略大于钢球半径,保证钢球能在滚道内顺畅滚动的同时,承受均匀的接触应力;保持架的作用是将相邻钢球均匀分隔开,避免钢球在滚动过程中相互接触碰撞,减少不必要的磨损与发热,建模时需要精准计算钢球的分布节圆直径,确保每个钢球的位置度符合设计要求,不会出现卡滞问题。

  载荷承受方面,这类轴承主要承受径向载荷,同时也能承受一定程度的双向轴向载荷,当径向游隙适当增大时,轴向承载能力会有相应提升,但过大的游隙会导致轴系运转时的振动与噪声增大,缩短轴承的实际使用寿命,因此在建模阶段就需要根据应用场景的载荷特性,匹配对应的游隙参数。在汽车变速箱这类应用场景中,轴承需要同时承受齿轮啮合带来的径向力与换挡过程产生的轴向冲击力,设计时会适当加厚内外圈的壁厚,提升滚道的表面硬度,保证在高转速、变载荷的工况下能长期稳定运行。

  建模过程中还要考虑安装维护的便利性,比如带密封结构的滚珠轴承,会在内外圈的两侧加装防尘盖或密封圈,防止外部的灰尘、杂质进入滚道内部,同时避免内部的润滑脂泄漏,这类结构的建模需要预留密封件的安装槽位,保证密封件装配后能与配合面紧密贴合,不会在轴转动时出现脱落、磨损过快的问题。对于需要定期补充润滑脂的开式轴承,建模时要在轴承座对应位置预留注油通道,确保润滑脂能顺利到达滚道与钢球的接触表面,形成稳定的润滑油膜,降低接触表面的磨损速率。

  从外形尺寸的设计逻辑来看,同内径的滚珠轴承会根据载荷等级分为轻系列、中系列、重系列,不同系列的外径与宽度尺寸存在差异,重系列轴承的钢球直径更大、数量更多,承载能力更强,但相应的径向安装尺寸也更大,选型建模时需要根据轴系的载荷计算结果,匹配对应系列的轴承尺寸,避免出现选型过小导致轴承提前失效,或是选型过大造成安装空间浪费、设备整体重量增加的问题。
