齿轮传动式扑翼往复运动转换机构

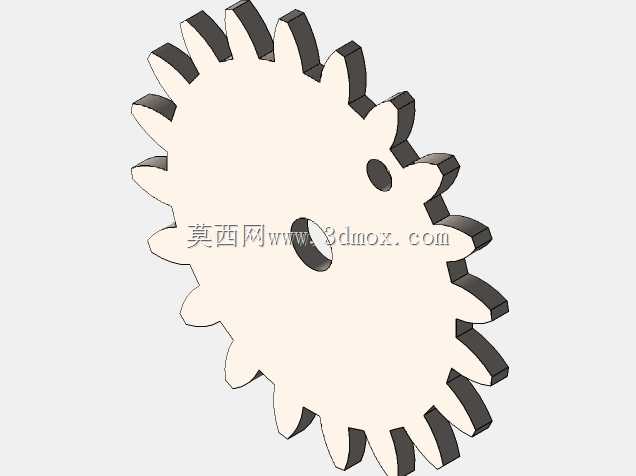

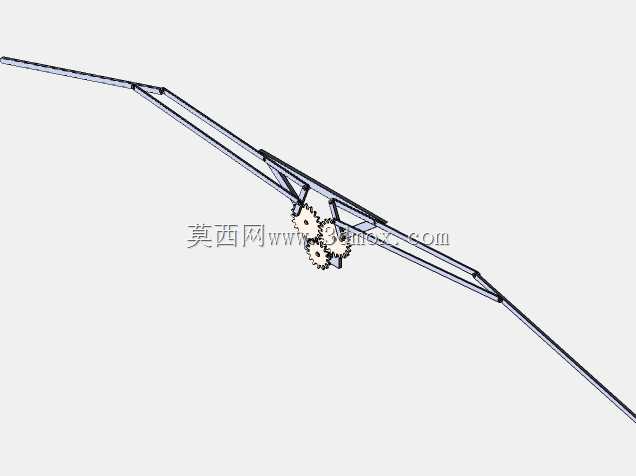

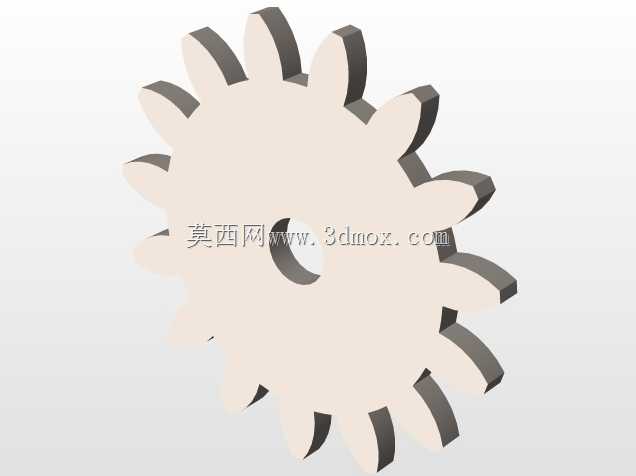

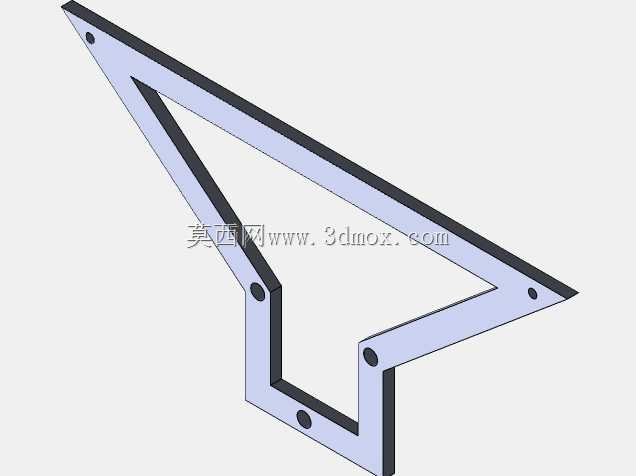

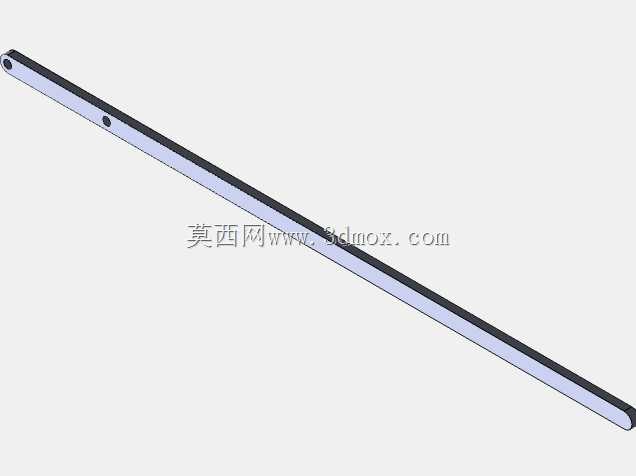

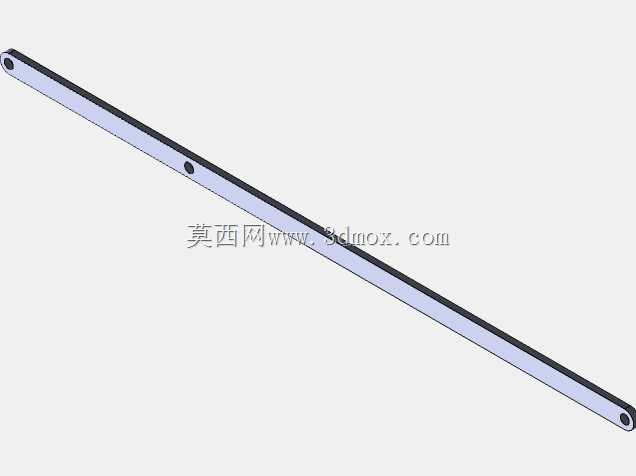

该扑翼机构主要应用于仿生扑翼飞行器、小型扑翼式无人机、仿生扑翼演示教具等场景，核心作用是将动力源输出的连续旋转运动，平稳转换为两侧翼杆的周期性往复扑动动作，为扑翼类装置提供可靠的运动输出支撑。在实际使用中，这类机构可搭载于微型仿生飞行设备上，替代传统旋翼结构实现低噪声、高仿生度的飞行动作，也可用于高校机械原理课程的运动演示，直观展示旋转运动到往复摆动的转换逻辑，帮助学习者理解连杆与齿轮组合传动的运动特性。从功能特性来看，该机构采用多组啮合齿轮作为动力传递核心，搭配对称布置的双连杆翼杆结构，动力输入后通过齿轮组的定比传动，将扭矩均匀分配到两侧翼面的连接端，再通过连杆的铰接传动带动翼杆完成上下往复扑动，传动过程中齿轮啮合间隙小，运动传递平稳，可有效降低扑动过程中的卡顿与冲击力，保证翼面动作的一致性。设计思路上，该机构优先考虑传动效率与运动对称性，整体采用对称式布局，齿轮组集中布置在机构中部的动力输入区域，两侧连杆与翼杆的铰接点位置经过运动学仿真优化，可保证两侧翼杆的扑动幅度、扑动频率完全一致，避免飞行过程中因两侧升力不均出现偏航问题；同时结构尽量做轻量化处理，翼杆采用细长杆式结构，在保证结构刚度满足扑动受力要求的前提下，尽可能降低运动部件的整体重量，减少动力消耗。外形尺寸与安装边界方面，机构整体沿翼杆展向呈长条形布局，中部齿轮传动区域的径向尺寸紧凑，可适配小型仿生飞行器的机身安装空间，安装时仅需固定中部的齿轮组基座，将动力源输出轴与机构主动齿轮连接即可完成装配，两侧翼杆的扑动行程范围内无多余结构干涉，预留的翼面安装位可根据需求搭配不同尺寸的柔性翼面，适配不同载荷要求的扑翼设备使用。
