齿轮传动式伺服夹持机械臂结构设计

项目分类:工业机器人 发布时间:2022-03-16 ID:584023
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计
  • 齿轮传动式伺服夹持机械臂结构设计

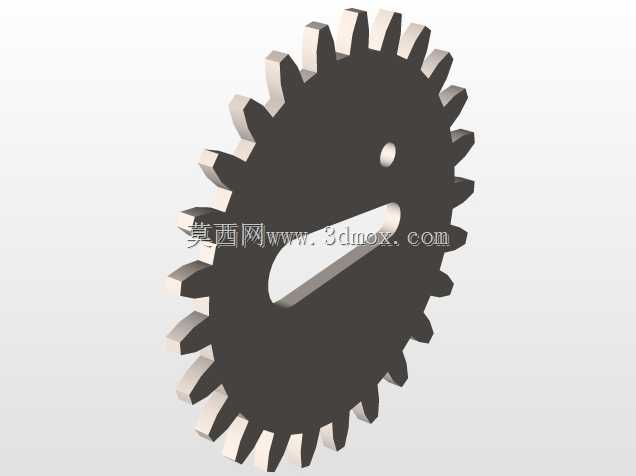

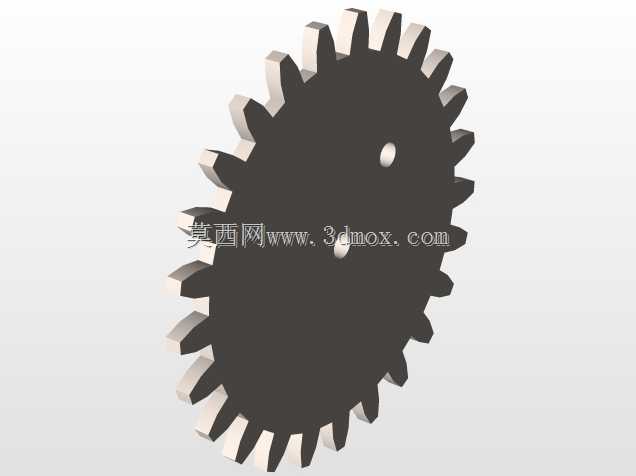

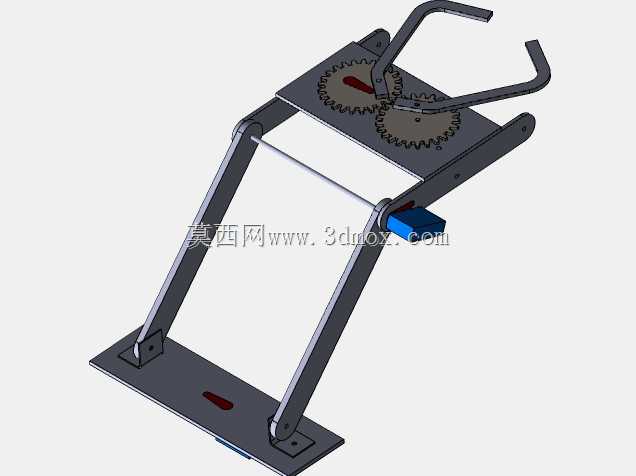

  这款齿轮传动的伺服夹持机械臂,在小型自动化作业场景中适配性极强,常被用于教学实验台搭建、小型工件分拣工位、桌面级精密装配工序中,也可作为嵌入式开发实训的机械载体,匹配开源控制板的二次开发需求。从结构设计逻辑来看,末端夹持部分采用对称齿轮啮合传动方案,两个夹爪分别与啮合齿轮固连,当伺服电机输出扭矩驱动主动齿轮转动时,从动齿轮同步反向旋转,带动两个夹爪实现同步开合动作,这种传动形式能保证两侧夹爪运动轨迹完全对称,夹持力分布均匀,不会出现偏载夹歪工件的问题,相比单摇杆驱动的夹爪,对中性提升明显,适合夹持规则形状的小型零件。支撑部分采用平行四边形连杆机构,由两根对称布置的长摆臂、底部固定安装座、中部承载横梁组成四连杆结构,

  该结构能保证末端夹持平台在升降摆动过程中始终保持水平姿态,无需额外增加姿态补偿舵机,就能让夹爪的工作面始终平行于安装基准面,简化了运动控制的解算流程,降低了控制程序的编写难度。底部安装座预留了标准的安装孔位,可直接固定在桌面型材架、实验台面板或者移动小车上,安装边界的孔位间距适配常见的工业铝型材槽距,不需要额外加工转接板就能完成装配。驱动部分的伺服电机布置在连杆机构的铰接点位置,直接驱动摆臂转动,减少了中间传动环节的间隙,提升了臂体摆动的定位精度,走线槽沿着连杆内侧预留的空间布置,避免运动过程中线缆被夹扯磨损。夹爪的开合行程可通过齿轮的啮合角度调整,适配不同尺寸的工件夹持需求,臂体的摆动角度范围覆盖了桌面作业常用的上下料区间,

  在小型装配工位中,可完成零件从料盒到工装位的转运、夹持定位等动作,配合开源控制板可实现点位运动、夹持力调节等功能,整体结构没有冗余的复杂零件,加工装配难度低,零件多采用板材切割成型,制造成本可控,适合用于小型自动化方案的原型验证,也可作为机械原理教学中齿轮传动、连杆机构的实物演示模型,帮助学习者理解传动结构的运动逻辑与控制方法。
