齿轮夹爪式仿人机械臂结构三维设计

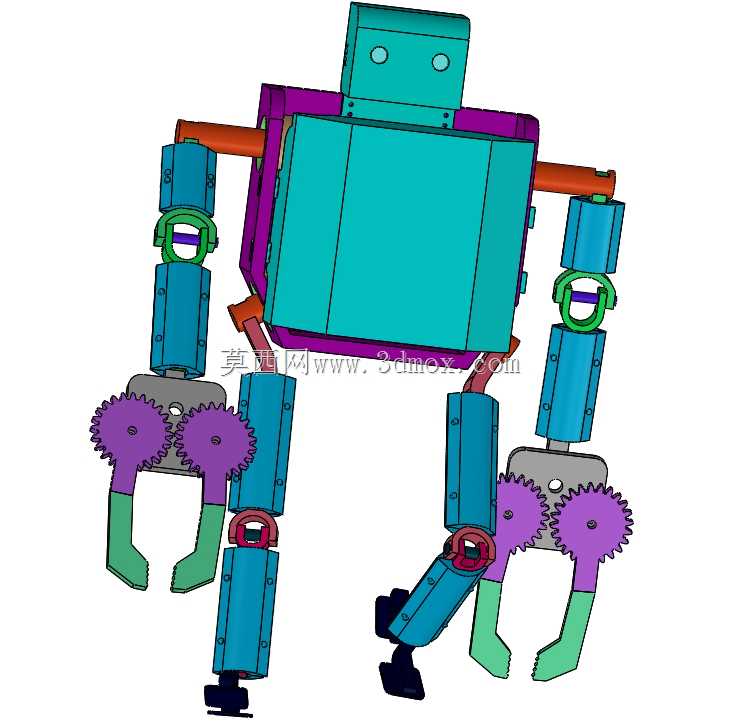

　　这款仿人机械结构的设计，最初是面向教学演示与轻型分拣作业场景开发的，整体采用模块化关节拼接思路，每一段肢体都预留了标准的安装接口，可根据实际作业需求调整臂段长度或者更换末端执行件。从结构布局来看，躯干部分作为核心承载舱，内部可容纳控制板、驱动模块与接线端子，外壳采用平整的板式拼接结构，既能够给内部元器件提供足够的防护空间，也方便后期拆装维护，躯干两侧的肩关节采用横向转轴设计，可实现大角度的前后摆臂动作，转轴与臂段的连接位置设置了限位凸台，避免运动过程中出现线缆拉扯或者结构干涉的问题。手臂部分的每一段关节都采用同轴铰接设计，肘关节、腕关节的转动副都做了等直径的轴段匹配，关节连接处的彩色环带其实是密封与耐磨衬垫的安装位，

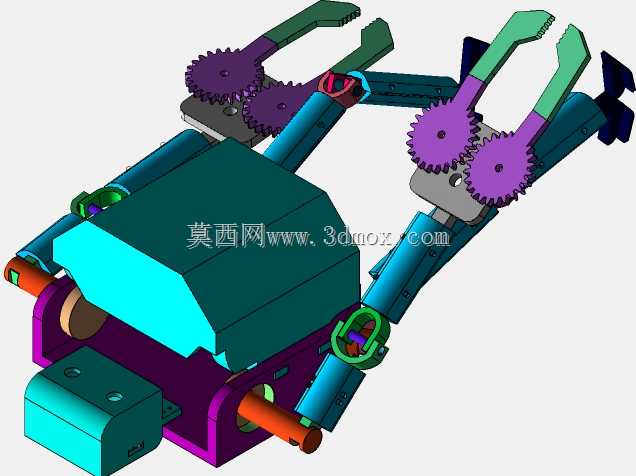

　　可在转动过程中降低轴孔之间的磨损，同时阻挡粉尘进入铰接缝隙。末端执行器采用齿轮联动的夹爪结构，两个夹爪分别与一对啮合的直齿轮固连，驱动其中一个齿轮转动时，两个夹爪就会同步完成开合动作，这种设计能保证夹爪的对中性，抓取不同形状的轻型工件时不会出现偏载滑落的问题，夹爪的指端做了弯折的贴合面，可适配柱状、块状等不同外形的工件夹持需求。在安装边界上，整个结构的底部预留了法兰安装孔，可直接固定在实验台架或者移动小车上，不需要额外设计转接件，整体运动包络范围在水平方向可覆盖躯干前方半米左右的区域，垂直方向的抬升高度可满足常规桌面级作业的高度需求。设计过程中特意将所有转动副的轴线都做了平行与垂直的规整处理，没有出现空间斜交的复杂轴系，

　　既降低了加工装配的难度，也方便后续做运动学仿真与动作调试，每一个臂段的内部都预留了走线槽，驱动线缆可从臂段内部穿过，不会外露在结构外侧干扰机械运动。这种结构除了用于教学场景的机器人原理演示，也可经过密封改造后用于轻型物料的分拣、搬运工位，夹爪的齿轮传动结构相比连杆式夹爪，传动效率更高，开合角度的控制精度也更有优势，关节处的衬垫设计可有效延长结构的连续运行寿命，日常维护只需要定期在铰接位置补充润滑脂即可，不需要复杂的调校工序。
