传感器配套同轴限位安装吧合结构件

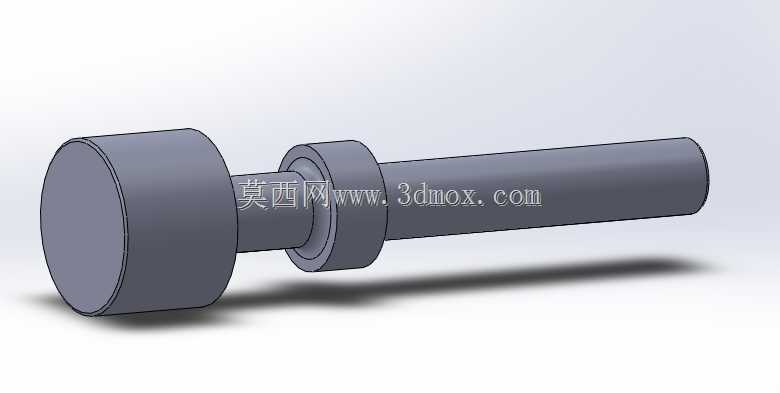

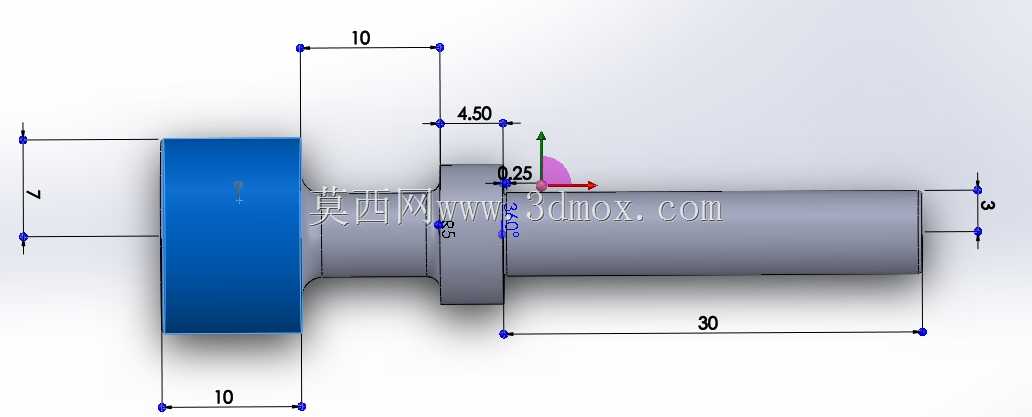

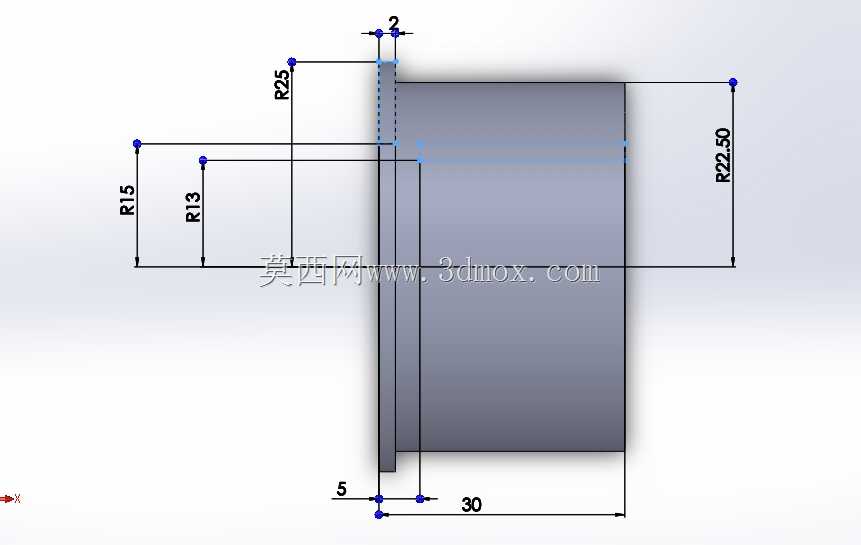

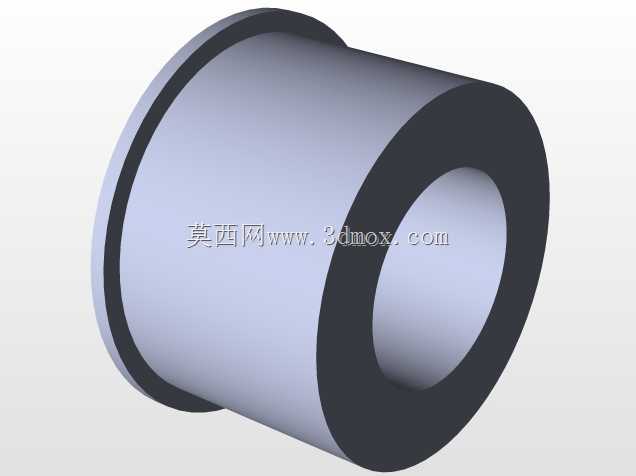

　　在工业传感检测场景里，这类同轴式吧合结构件常作为传感器的配套安装载体，多用于光电、接近类传感器的工位固定场景，常见于自动化产线的工件到位检测、位移反馈工位，承担传感器的定位、导向与防护作用，避免检测过程中传感器受外力偏移导致检测精度失准。从结构设计来看，整体采用阶梯轴式布局，一端为大直径圆柱安装座，用于和设备安装板的定位孔配合，安装座端面可贴合安装基准面，通过端面压紧实现轴向固定，中间段设置的环形凸台主要起到轴向限位作用，凸台的两个端面分别对应安装到位的两个基准面，既可以控制安装座伸入设备的深度，也能为另一端的细长杆段提供结构支撑，降低长杆段的受力形变风险。细长杆段为传感器的安装导向通道，内孔可容纳传感器的检测探头伸出，

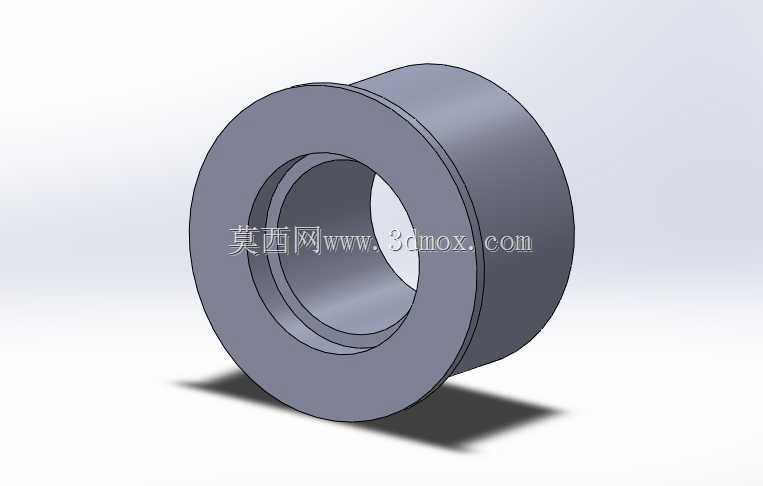

　　杆段的外径尺寸适配常规传感器的安装护套内径，保证探头伸出后与检测面保持垂直，避免检测角度偏差带来的信号误差。设计过程中优先考虑了安装兼容性，大端安装座的外径匹配常见的设备安装开孔尺寸，无需额外扩孔即可完成装配，中间凸台的厚度经过受力校核，在满足限位强度的前提下尽可能压缩轴向尺寸，减少整体结构占用的安装空间，细长杆段的长度根据常规检测工位的安全检测距离设定，既保证探头能到达预设检测位置，也避免杆段过长导致的共振问题。实际装配时，大端安装座可通过法兰压片或者顶丝固定在设备机架上，中间凸台紧贴安装板的内侧表面，形成轴向定位基准，细长杆段朝向待检测工件方向延伸，传感器从大端的内孔装入，探头从细长杆端伸出，凸台位置还可预留密封圈安装槽，

　　在有粉尘、切削液的加工场景下实现安装位的密封防护，避免杂物进入传感器安装腔影响检测稳定性。整体结构的同轴度公差控制在合理范围，保证安装后传感器探头的轴线与安装基准面垂直，检测距离的偏差控制在传感器允许的误差范围内，各段的过渡位置采用圆角处理，减少应力集中，提升结构在设备长期运行振动工况下的结构强度，避免出现根部断裂的问题。这类结构件不需要额外的复杂加工工序，常规车削即可完成全部外形加工，适合批量配套传感器生产或者设备改造时快速加工使用，不同段的直径尺寸可根据适配的传感器型号灵活调整，核心的阶梯限位、同轴导向的设计逻辑可覆盖多数接触式、非接触式传感器的安装需求。
