壁挂式卷纸承托支架结构设计

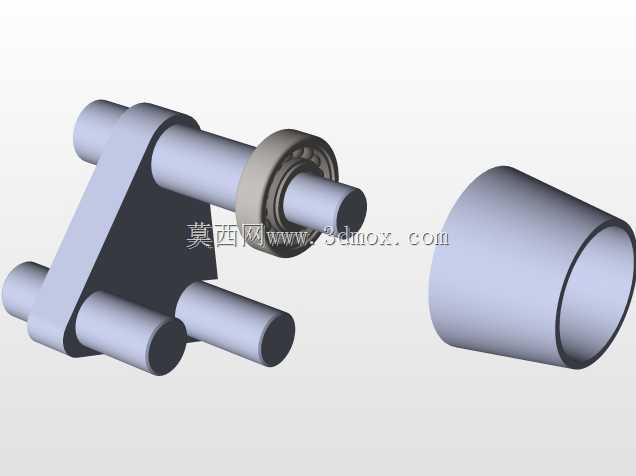

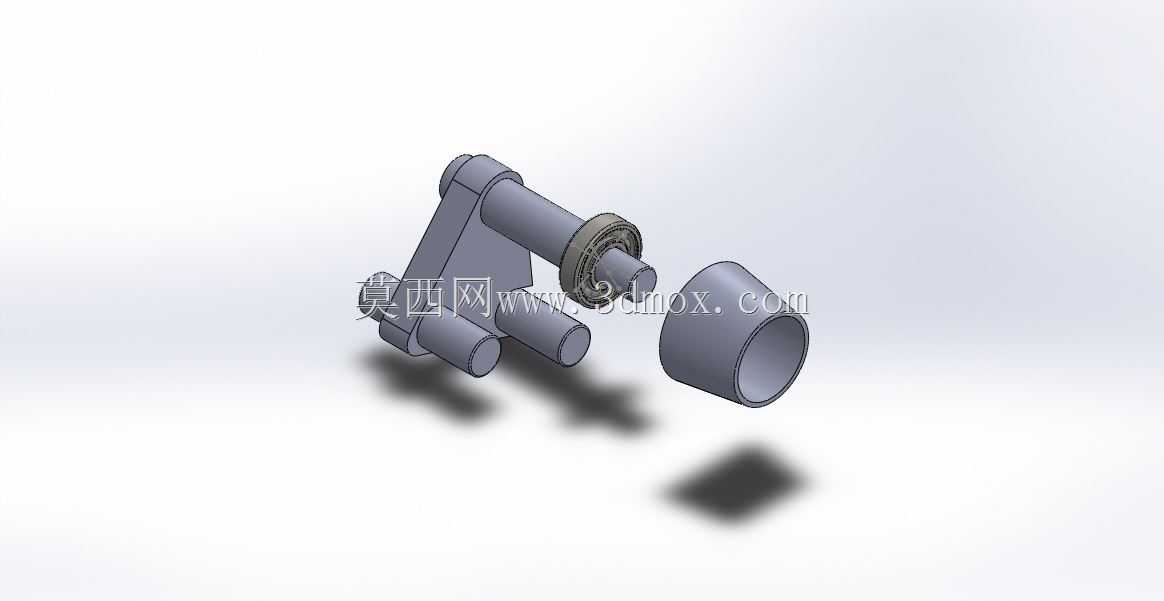

　　这款纸卷承托支架主要面向商用卫生间、公共盥洗区、工业车间洗手点位等需要连续取用卷式擦拭纸的场景设计，核心作用是固定大克重工业擦拭纸卷或商用卫生卷纸，避免纸卷滚落、沾染污渍，同时保证抽拉取用的顺畅度。从结构设计逻辑来看，整体采用分体式装配思路，主体承托臂采用一体弯折成型的金属结构，臂身设置两处平行的圆柱定位轴，可适配不同内径规格的纸卷芯管，轴端配套的限位端盖采用旋扣式结构，无需额外紧固件即可完成纸卷的拆装更换，日常运维时徒手就能操作，不需要借助辅助工具。安装端的贴墙基座做了加厚处理，预留三个沉头安装孔位，可适配膨胀螺丝或自攻螺丝在瓷砖、水泥墙面、复合板材等不同基面固定，安装边界要求墙面平整度误差不超过2mm，

　　避免长期承重后支架出现倾斜。承托臂的伸出长度经过实际场景校核，刚好适配直径120mm以内的标准纸卷，纸卷安装后与墙面预留15mm间隙，抽拉时不会出现纸卷摩擦墙面导致的卡纸、掉屑问题。端盖内侧做了一圈浅槽限位，纸卷转动时不会出现轴向窜动，同时轴身与纸卷芯管的配合间隙控制在0.3mm，既保证转动顺滑，又不会因间隙过大导致纸卷晃动。考虑到公共场景的使用强度，所有结构转角处都做了R2圆角处理，没有尖锐棱角，避免取用过程中剐蹭手部，承托臂的承重冗余按照单卷5kg的载荷设计，即使放置大尺寸工业擦拭纸卷也不会出现臂身变形。整个结构没有多余的装饰性设计，所有造型都服务于功能实现，零件数量控制在最少，加工时仅需切割、弯折、车削三道常规工序即可完成所有金属件的加工，装配流程简单，适合批量生产落地。在实际选型适配时，可根据安装点位的空间大小调整承托臂的伸出长度，基座的孔位也可根据现场安装条件做微调，不需要改动整体受力结构。
