工业产线板卷夹持用V型支撑夹具结构

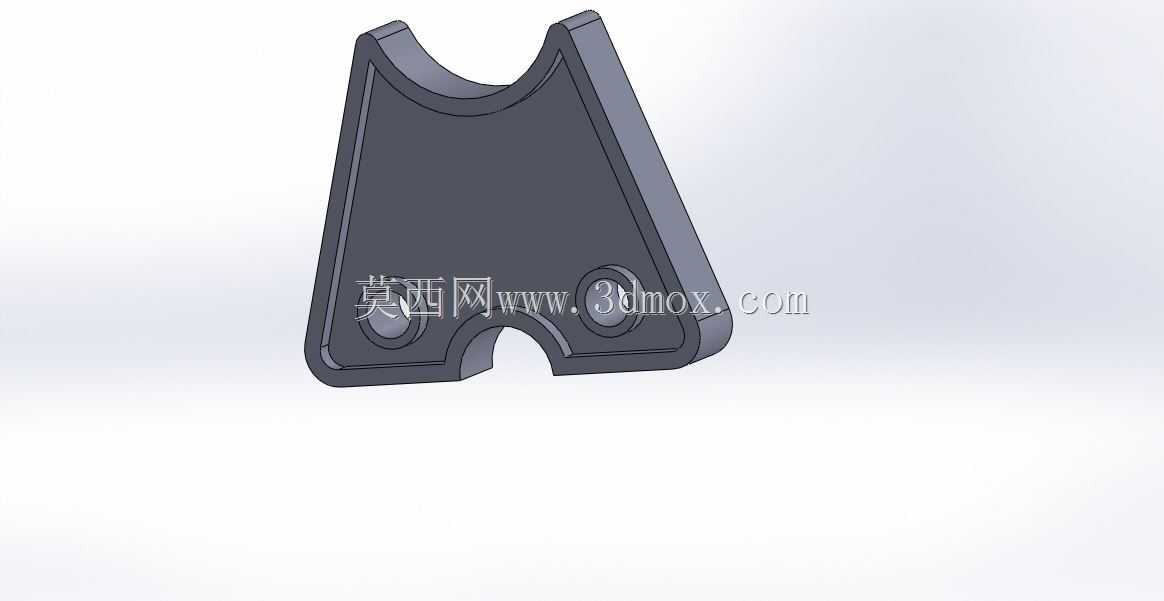

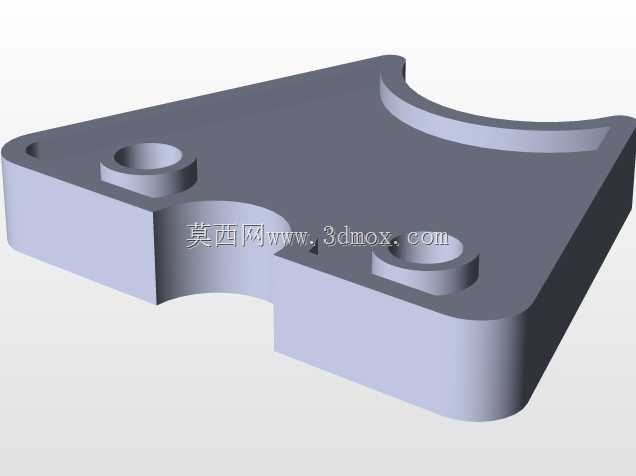

　　在金属卷材加工、带钢输送、卷材上下料的产线环节里，这类V型结构的夹持支撑件是工位上的核心接触部件，日常需要配合输送辊道、翻转机构或者吊装工装完成成卷金属带材、纸卷、薄膜卷的承托与定位，避免卷材在工位转移、静置待加工时出现轴向窜动、表面磕碰划伤的问题。从结构设计逻辑来看，整体采用对称式的梯形板状构型，上部开设大圆弧V型开口，圆弧曲率匹配常规工业卷材的外圆半径，接触区域做了圆滑过渡处理，不会在承托时对卷材表层造成压痕，尤其是针对表面质量要求高的冷轧卷、彩涂卷、铜箔卷这类物料，圆弧接触面的贴合度直接决定了物料转运的良品率。下部靠近安装端的位置设置了两个同轴的安装销孔，孔位周边做了局部加厚的凸台结构，用来提升安装位置的结构强度，

　　抵消长期承托重载卷材带来的局部应力集中，避免销孔位置出现形变开裂；两个安装孔中间位置开设的小尺寸半圆缺口，是为了避让工位上的定位凸台或者传感器检测端，保证夹具安装到位后不会和基座上的原有结构产生干涉。整体外形的厚度方向尺寸需要匹配对应工位的安装槽宽度，安装孔的中心距严格适配基座上的销轴间距，安装后夹具可绕销轴做小角度的自适应摆动，当卷材放置存在微小角度偏差时，夹具可自动贴合卷材外圆，保证受力均匀。这类夹持件的选材通常根据承载吨位选择，常规轻载工位可采用45号钢调质处理，重载工位则选用合金结构钢并在接触表面堆焊耐磨层，长期使用后仅需更换接触耐磨层即可，无需整体替换，能有效降低产线的运维成本。在实际建模过程中，

　　需要重点关注上部V型圆弧的圆心位置与下部安装孔中心的位置度公差，这个尺寸偏差会直接影响卷材承托后的中心高度，若偏差过大会导致卷材和后续工位的输送辊道不同心，出现带材跑偏的问题；同时所有棱边都需要做倒钝处理，避免安装维护时划伤操作人员，也防止尖锐棱边刮蹭卷材端面。这类夹具既可以成对对称安装在卷材输送工位的两侧做侧向夹持定位，也可以单组安装在翻转工位做底部承托，适配不同幅宽、不同卷径的工业卷材生产场景，结构简单可靠，没有复杂的活动部件，日常维护仅需定期检查安装销轴的磨损情况即可，能在高负荷的连续生产工况下保持长期稳定的工作状态。
