盘形凸轮与直动从动件传动结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:584125
  • 盘形凸轮与直动从动件传动结构
  • 盘形凸轮与直动从动件传动结构
  • 盘形凸轮与直动从动件传动结构

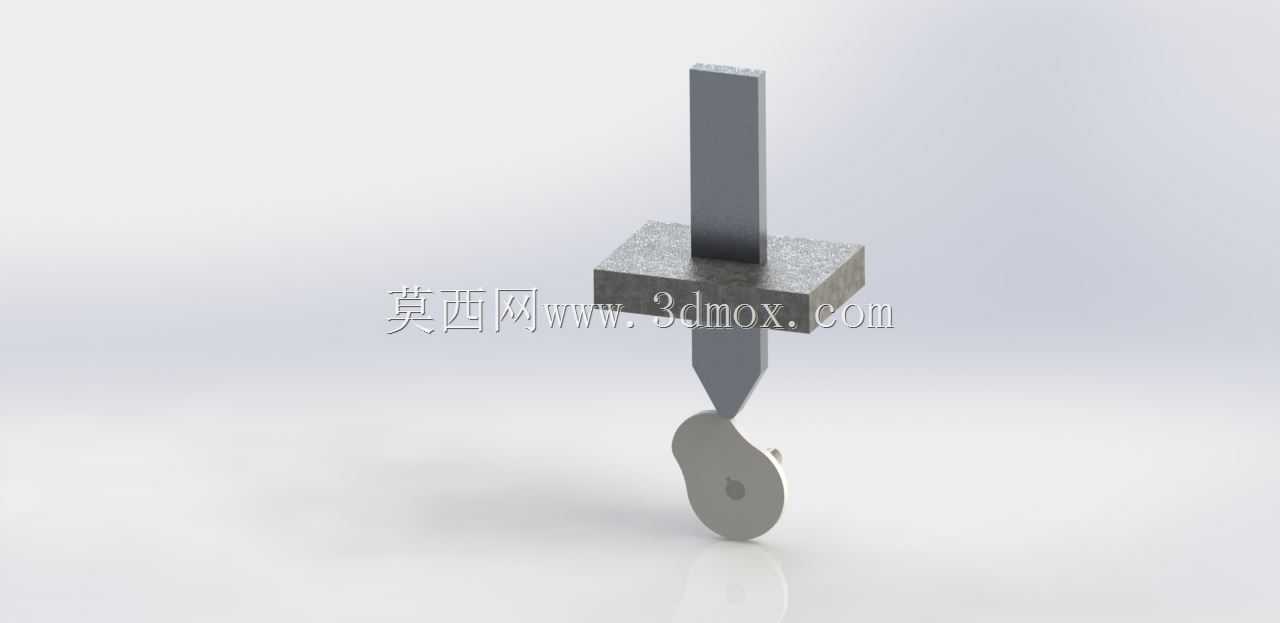

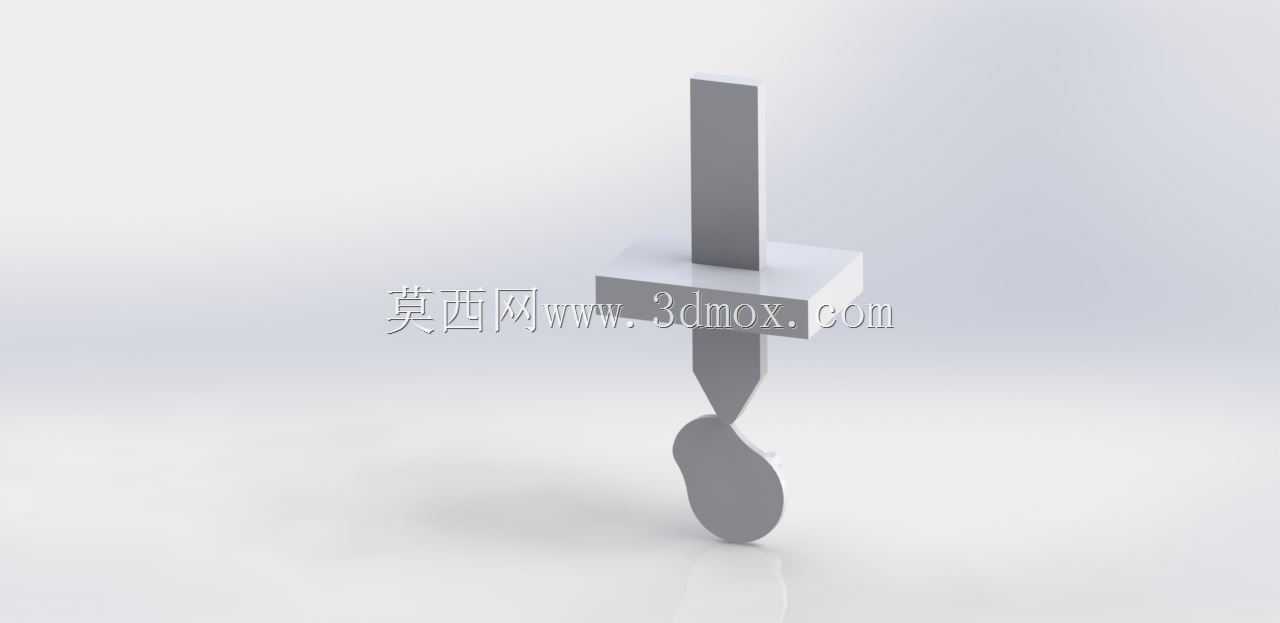

  这套传动结构的核心是盘形凸轮与平底直动从动件的配合,在自动化送料、轻工包装、纺织机械的间歇进给工位应用十分广泛,很多需要实现固定往复位移规律的工位,都会优先选用这类结构,相比连杆机构,它能通过轮廓曲线精准复刻预设的运动规律,不需要复杂的多杆铰接就能实现复杂的位移输出。从结构本身来看,从动件采用直动导向设计,导向段为方形截面,相比圆形导杆,方形导向能完全限制从动件的周向转动,保证从动件端部始终与凸轮轮廓保持稳定接触,不需要额外增加防转销或者导向键,简化了整体装配流程,也减少了运动过程中的冗余间隙。凸轮部分采用偏心盘形轮廓,这类轮廓加工难度低,普通数控铣床就能完成轮廓铣削,后续淬火处理后耐磨性能足以满足中低速传动的工况需求,

  轮廓曲线的升程段和回程段过渡平滑,没有突变拐点,能有效降低从动件运动过程中的刚性冲击,在每分钟60次以内的往复动作工况下,运行噪音和部件磨损都能控制在合理范围内。安装边界上,导向座的基准平面为整个结构的安装定位面,安装时需要保证导向孔的轴线与凸轮的回转中心处于同一平面,垂直度公差需要控制在0.02mm以内,否则会导致从动件与导向孔之间出现偏磨,长期运行会出现卡滞、运动不到位的问题。凸轮的回转轴需要配置深沟球轴承支撑,承受从动件传递的径向载荷,轴端的轴向定位要预留0.1mm左右的热膨胀间隙,避免长时间运行温升导致轴系卡滞。设计这类结构的时候,首先要根据工位需要的从动件行程确定凸轮的基圆半径,基圆半径过小会导致凸轮轮廓压力角超过许用值,

  增大传动过程中的摩擦阻力,基圆半径过大则会让整个结构的占用空间增加,需要结合设备内部的安装空间做平衡调整。从动件的接触端采用平底设计,相比尖顶从动件,平底结构的接触应力更小,耐磨性能更好,适合传递较大的轴向推力,接触端可以镶嵌硬质合金片进一步提升使用寿命,在高速工况下还能在平底位置开设微小的油槽,储存润滑脂降低摩擦系数。整套结构没有冗余的复杂部件,所有零件都采用常规机械加工工艺就能生产,维护时只需要定期检查凸轮轮廓的磨损情况,补充导向部位的润滑脂即可,在很多低成本自动化设备的间歇动作工位,这类结构的综合性价比远高于气缸或者伺服电缸驱动的方案,不需要额外配置气源或者伺服驱动器,只需要通过链轮、齿轮接入设备的主传动链就能实现同步动作,动作时序和设备主运动完全匹配,不会出现电气信号延迟导致的动作错位问题。
