带浮筒执行机构的工业管路分离阀结构

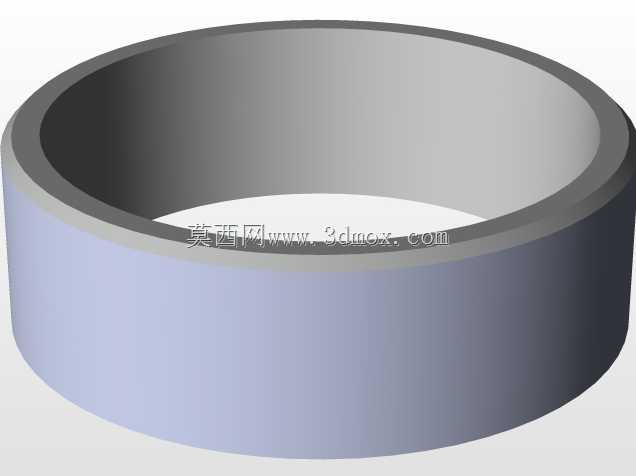

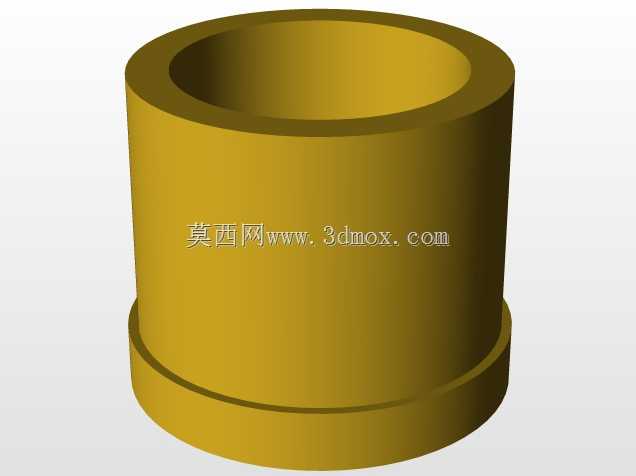

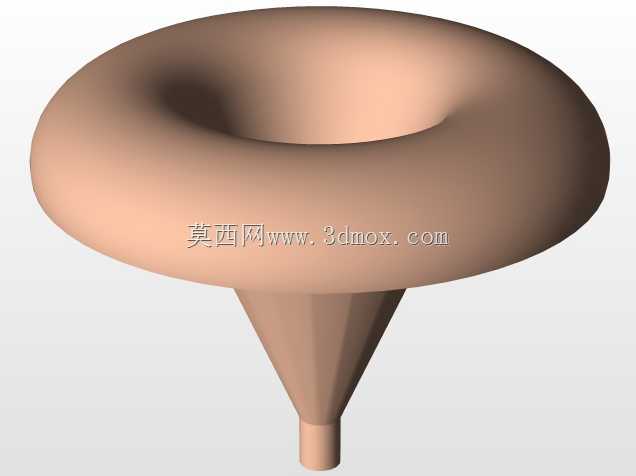

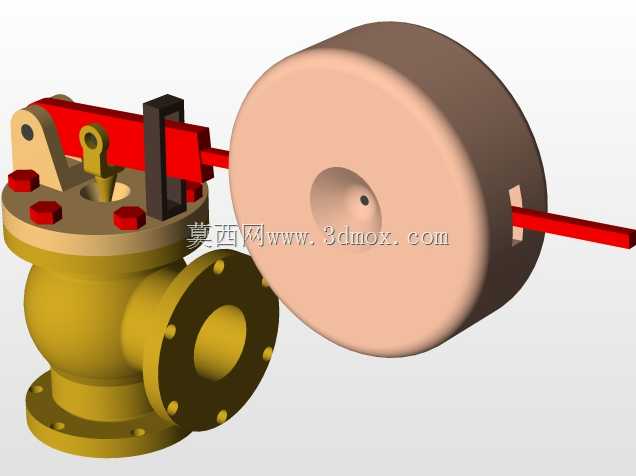

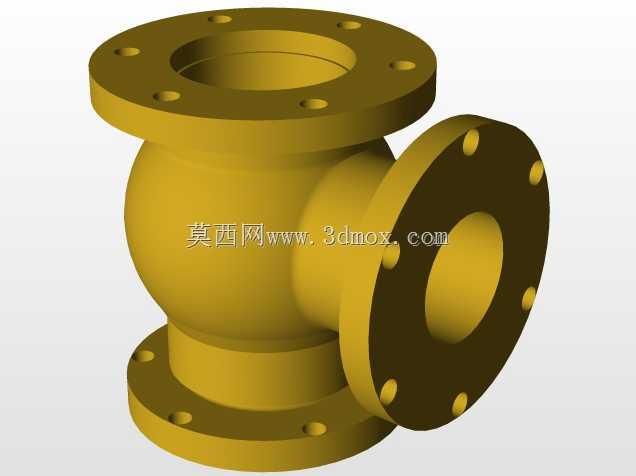

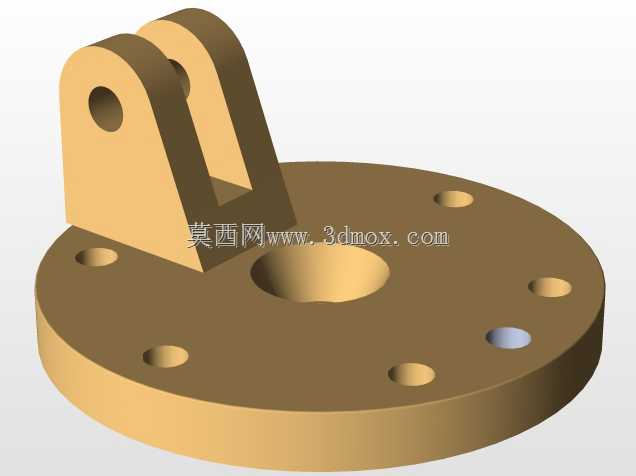

　　这款分离阀主要应用于油气集输、化工流体输送、水处理等需要对管路内混合介质进行相态分离、同时实现通断控制的工况场景，在实际生产中，这类阀件常安装在介质汇流节点、气液两相管路的分界位置，承担着将管路内夹带的气相、液相或不同密度介质组分进行初步分离，同时配合执行机构完成管路通断调节的作用，避免混合介质直接进入下游设备造成叶轮气蚀、仪表计量失准、管路水击等常见工程问题。从结构设计来看，阀体采用角式法兰连接结构，下部为直通式法兰接口，侧部为90度转向的法兰接口，这种角式结构能够直接适配垂直转水平走向的管路布局，减少管路弯头的使用数量，降低局部流阻损失；阀体顶部的阀盖采用多螺栓均布压紧结构，配合密封垫片实现阀腔的静密封，

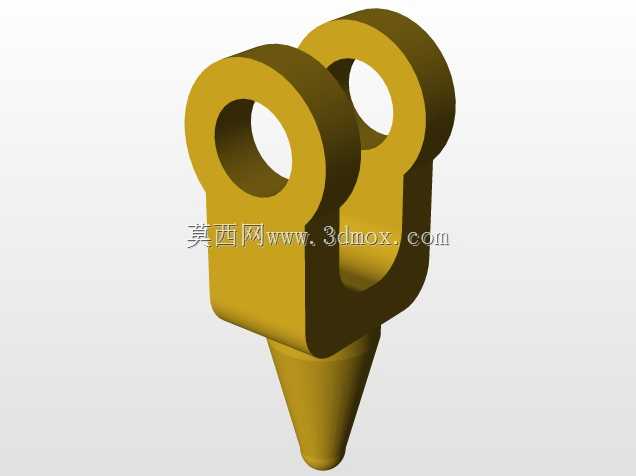

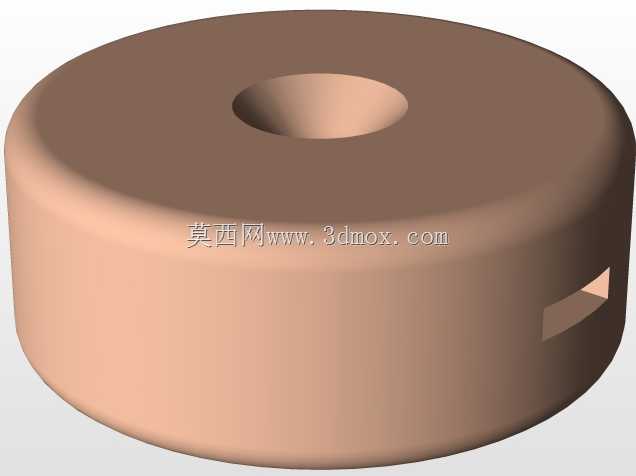

　　螺栓的排布位置避开了阀杆运动区域，方便后期检修时的拆装作业，不需要完全拆卸周边管路即可完成内部密封件的更换。侧置的浮筒式执行机构通过杠杆结构与阀瓣组件联动，浮筒腔与阀腔内部连通，当阀腔内介质液位发生变化时，浮筒随液位升降产生的浮力通过杠杆放大后传递给阀瓣，实现无外接动力源的自动启闭控制，这种纯机械式的驱动结构不需要额外铺设气源或电源线路，在偏远井场、防爆要求高的化工厂区具备更高的运行可靠性，不会因为外接动力中断导致阀件失控。建模过程中，对杠杆铰接点的运动间隙做了合理预留，浮筒的重心位置与杠杆受力点做了同轴度对齐，避免浮筒升降过程中出现卡滞；法兰连接面的螺栓孔位置、密封面凸台尺寸均参照通用管路法兰的安装规范设置，

　　能够直接匹配同压力等级的标准法兰管路，安装时不需要额外制作过渡连接件。阀件的整体安装边界充分考虑了现场操作空间，浮筒侧的预留空间满足浮筒全行程运动的需求，顶部的杠杆组件没有超出阀体法兰的外轮廓投影范围，避免安装时与周边管路支架产生干涉，手动手柄的设置位置符合现场操作人员的操作习惯，在自动机构失效时可以直接通过手柄完成手动启闭操作，作为应急备用控制方式。
