三通法兰连接式工业球阀结构设计

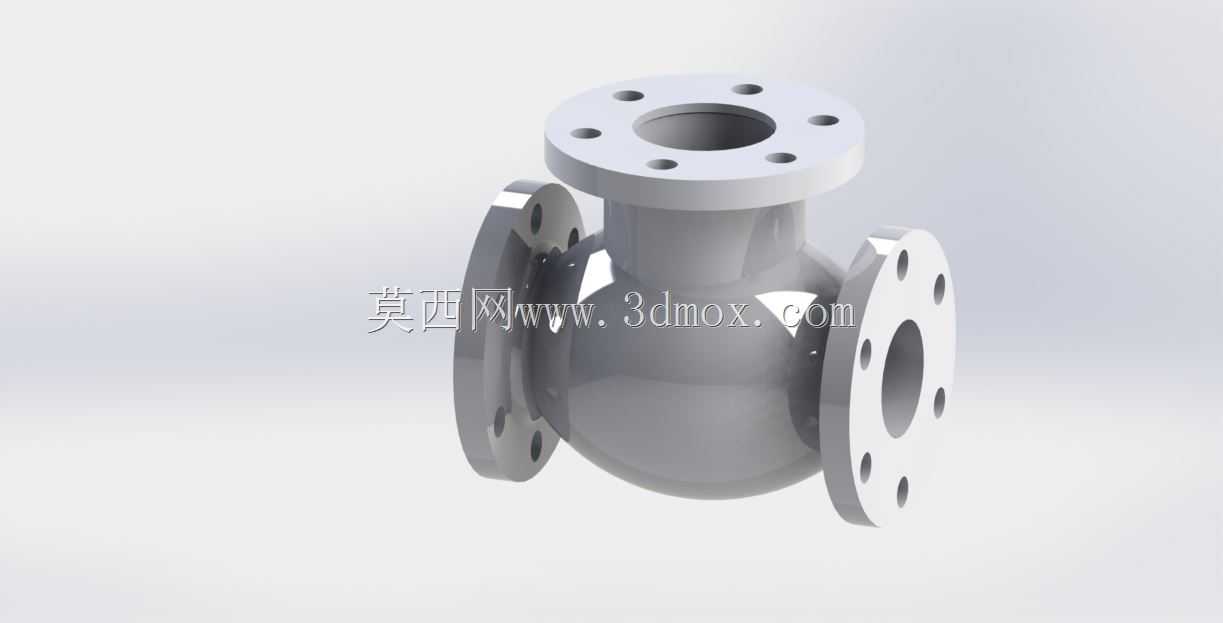

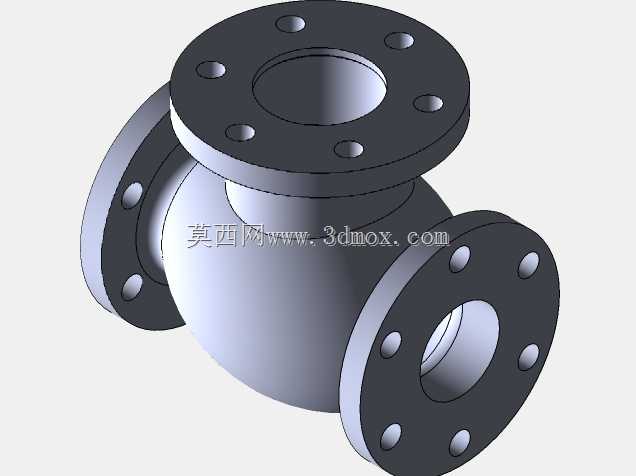

　　这款三通法兰球阀的三维结构，核心面向多通路流体换向的工业管路场景，在化工介质输送、市政给排水管网、暖通空调循环水系统、轻工生产物料管路中都有广泛适配空间，区别于常规两通截断阀，它可实现三条管路间的介质流向切换，也可在特定工况下完成两路介质的混合配比，替代管路中多台两通阀组合的换向方案，减少管路接头数量、降低介质泄漏风险点。从结构设计逻辑来看，整体采用球形中腔壳体，三个连接端均采用凸面带颈法兰结构，法兰端面的螺栓孔沿圆周均匀分布，适配国标PN16压力等级的管路连接标准，安装时可直接与同规格管路法兰配对，通过螺栓紧固、密封垫压合实现端面密封，无需额外加工焊接坡口，现场拆装维护效率更高。球体密封结构内置在中腔内部，

　　三个通道的交汇区域做了圆弧过渡处理，避免介质流经时产生紊流、压损过大的问题，壳体壁厚按照公称通径对应的承压标准做等强度设计，法兰颈部与中腔的衔接位置做了圆角过渡，消除应力集中隐患，在长期承压工况下可避免结构开裂。从安装边界来看，三个法兰端面的中心轴线处于同一平面且两两垂直，安装时需预留足够的螺栓操作空间，法兰侧方的扳手操作区域要避开周边管路支架，避免执行机构安装时出现干涉。建模过程中对法兰密封面的平面度、球体与阀座的配合间隙都做了参数化约束，可根据实际工况的通径需求、压力等级调整对应尺寸参数，法兰螺栓孔的数量、孔径也可适配不同的管路标准做快速修改，结构细节上还原了铸件壳体的拔模斜度、加工面的余量预留，符合实际阀门生产的工艺要求，可直接用于产品结构验证、管路装配干涉检查，也可作为选型阶段的三维示意模型，帮助工程人员快速确认管路布置的空间合理性。
