可拆式十字轴万向传动连接结构

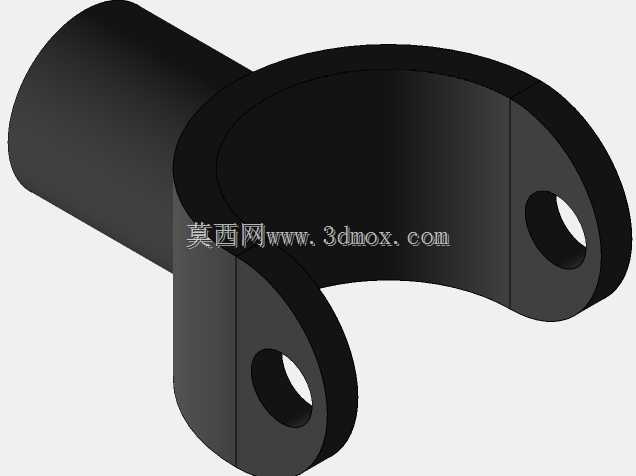

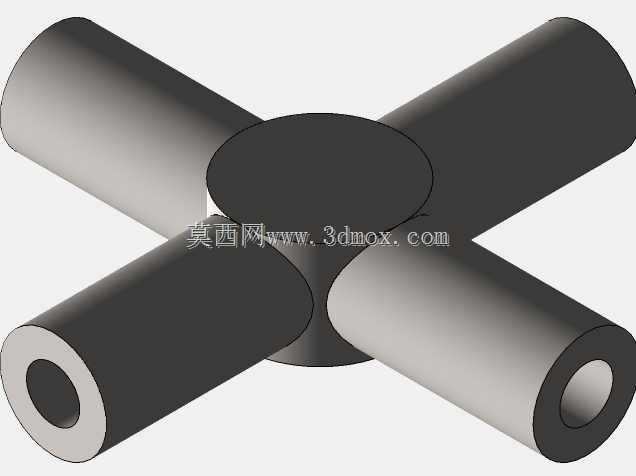

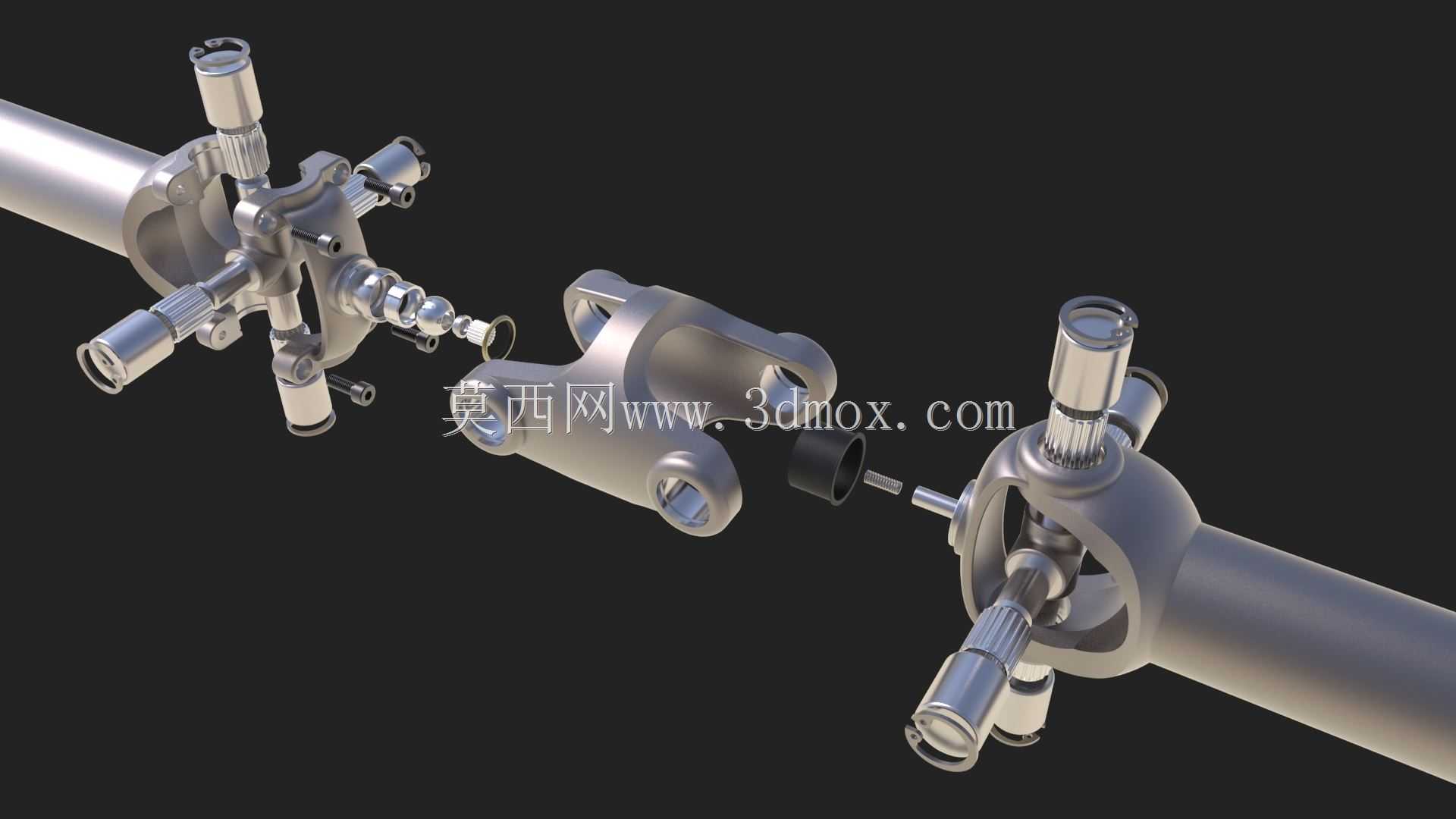

　　这类十字轴式万向连接结构，是机械传动系统里用来补偿两轴间角度偏移的核心部件，在实际工程场景里，但凡存在轴线不共线、工作中存在相对角位移的传动链路，都能见到它的应用——从商用车底盘的传动轴分段连接，到工业设备里多轴排布的动力传递，再到小型自动化设备里受安装空间限制无法保证同轴度的动力输出端，它都能在允许的夹角范围内持续稳定传递扭矩，不会因为两轴存在偏角就出现卡滞、传动中断的问题。从结构设计来看，这套结构采用了分体式的节叉设计，两端的连接叉分别与对应侧的轴段做集成式设计，十字轴作为核心的铰接载体，四个轴颈分别嵌入两个节叉的安装孔内，配合轴套类零件实现转动副的约束，既保证了周向的扭矩传递能力，

　　又能让两个节叉绕十字轴的两个垂直轴线做相对摆动，适配不同的安装夹角需求。设计过程中需要重点关注十字轴轴颈的受力分布，因为在传递扭矩时，十字轴的轴颈会承受周期性的交变载荷，轴颈与节叉孔的配合间隙需要控制在合理范围，间隙过大会导致传动过程中出现冲击异响，加速配合面的磨损，间隙过小则会增大转动阻力，甚至在工作温升后出现卡滞。安装边界方面，这类万向节的整体径向尺寸由节叉的最大回转直径决定，选型时需要预留足够的摆动空间，避免节叉在最大摆角状态下与周边的机架、护罩等部件发生运动干涉；轴向尺寸则需要结合两端轴段的连接长度确定，两端轴段的配合面通常采用花键或者平键连接来传递扭矩，安装时需要保证两个节叉的相对相位符合设计要求，

　　尤其是在成对使用万向节的传动链路里，相位偏差会导致输出端的转速波动，影响传动平稳性。实际应用中，这类结构允许的两轴夹角通常在15度到25度区间，超出这个范围会大幅降低十字轴轴承的使用寿命，增大传动过程中的附加载荷，所以在做整体布局时，需要提前核算传动链路的最大偏角，避免让万向节长期在极限夹角下工作。另外，分体式的结构设计也方便后期的维护更换，当十字轴的配合面出现磨损间隙过大时，不需要整体更换整个传动轴段，只需要拆解节叉的连接部位，更换十字轴组件即可，能有效降低设备的维护成本。
