V6涡轮增压动力单元结构设计

项目分类:发动机 发布时间:2022-03-16 ID:584254
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计
  • V6涡轮增压动力单元结构设计

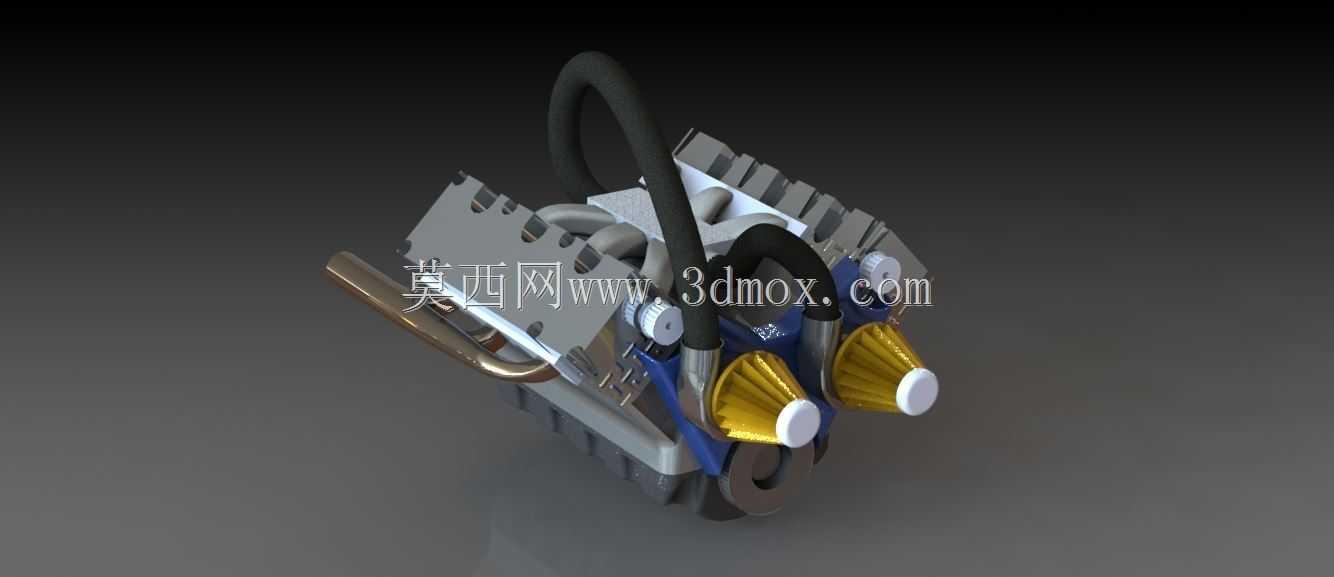

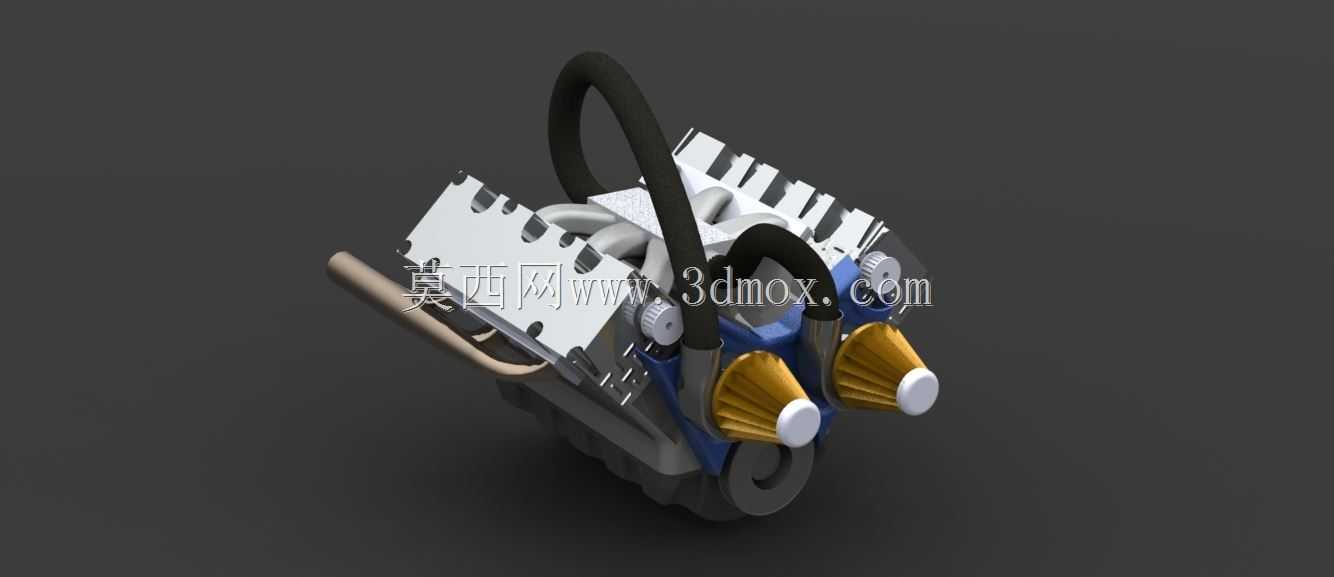

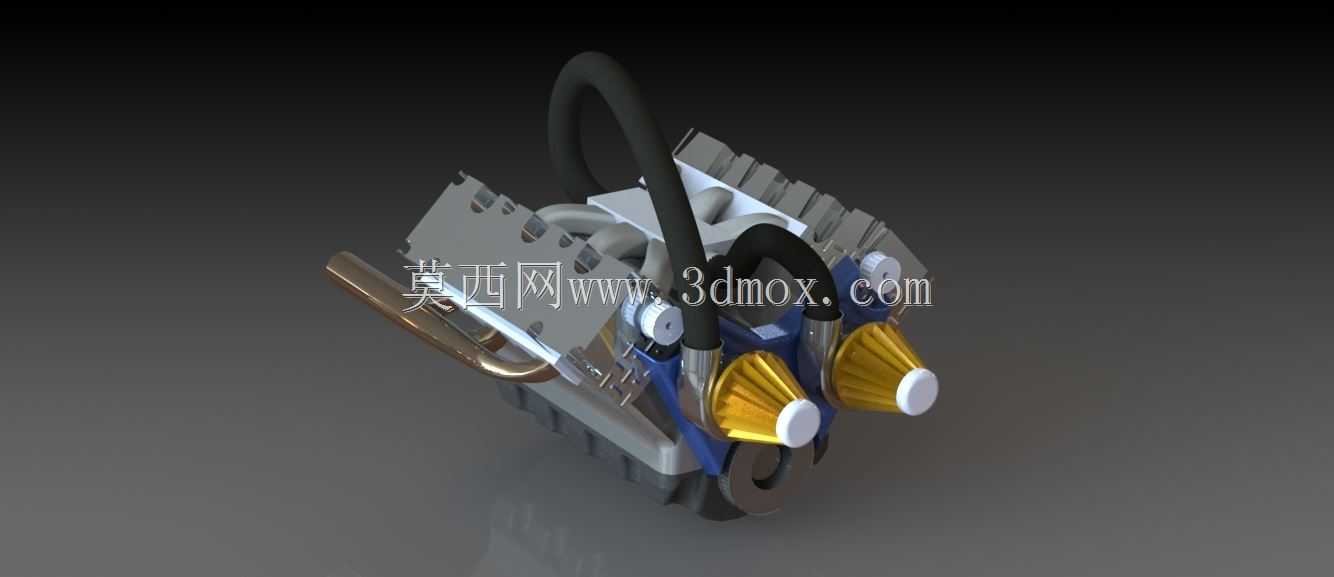

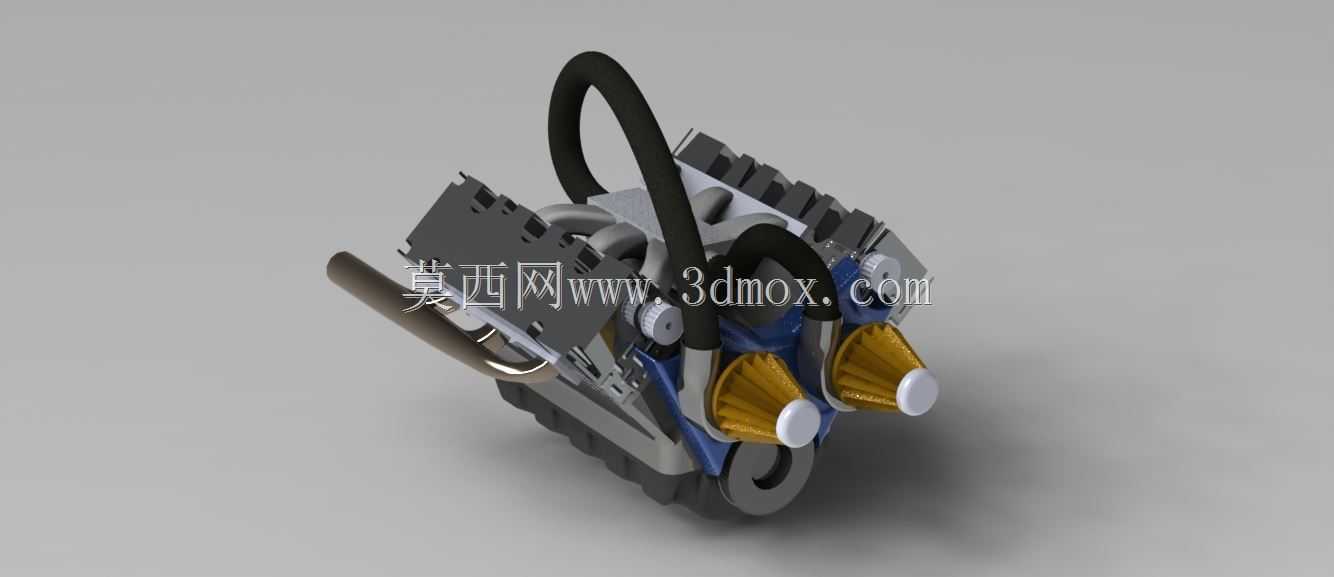

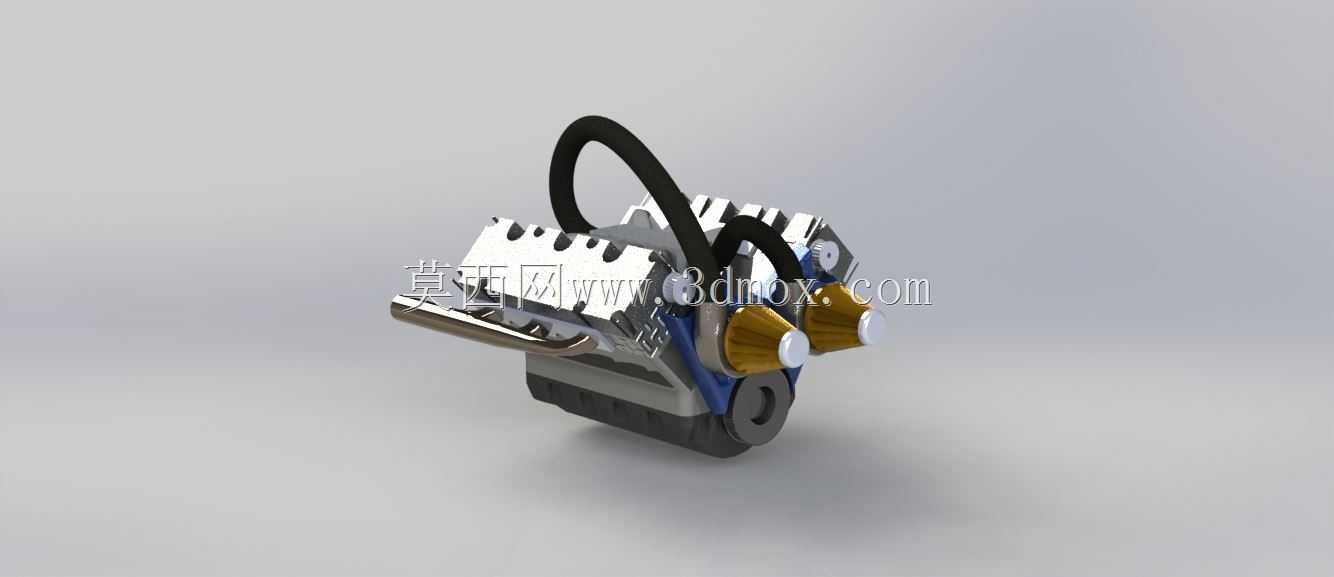

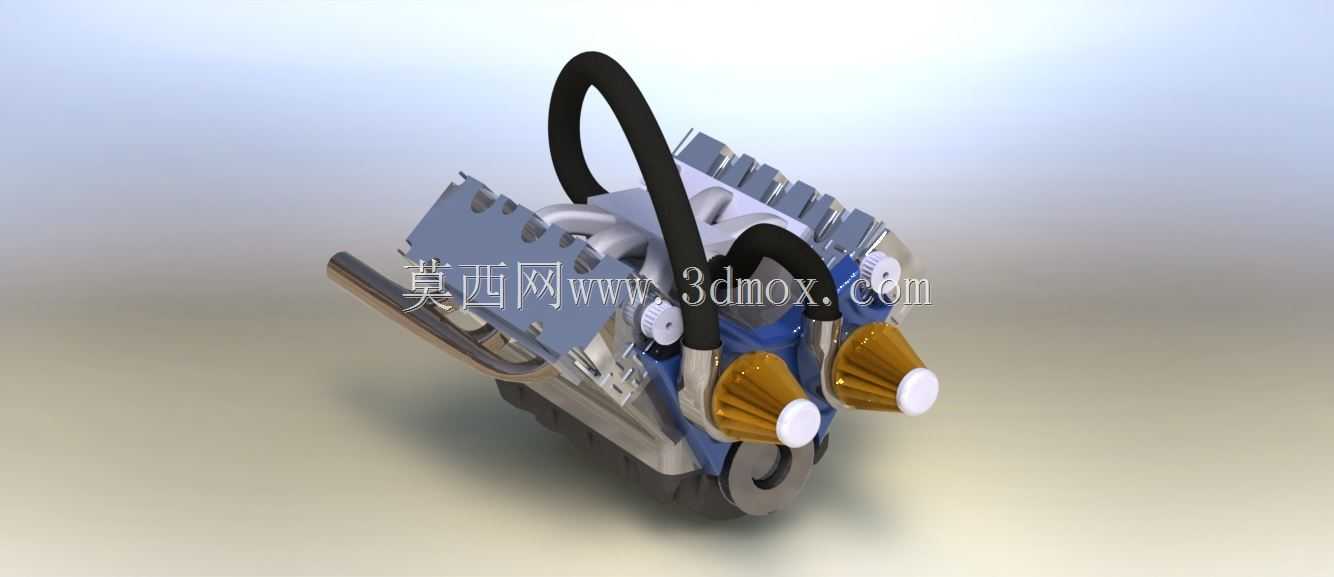

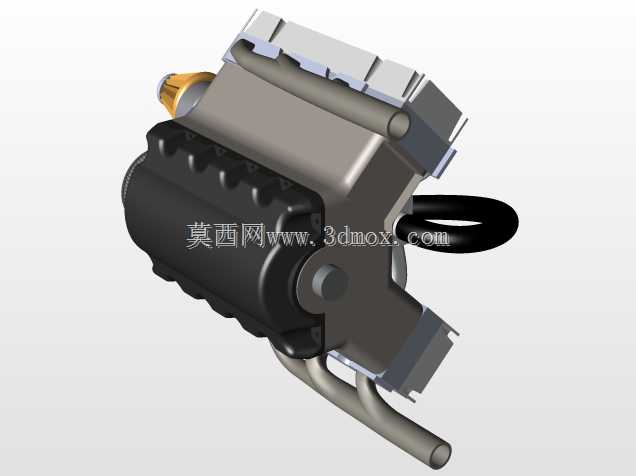

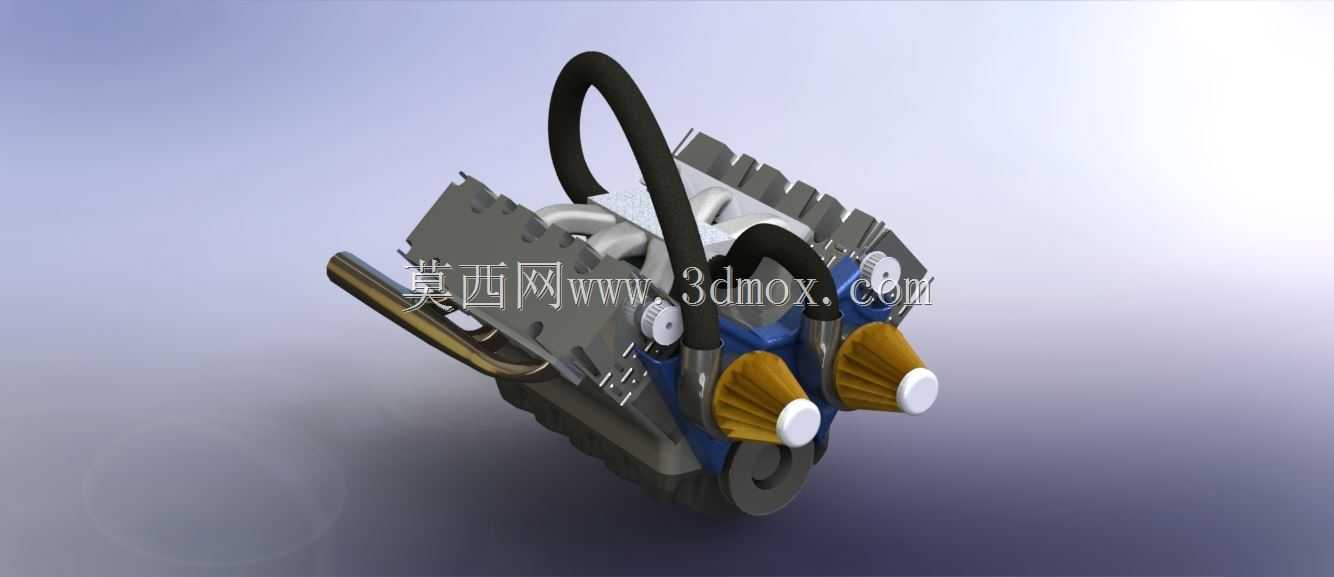

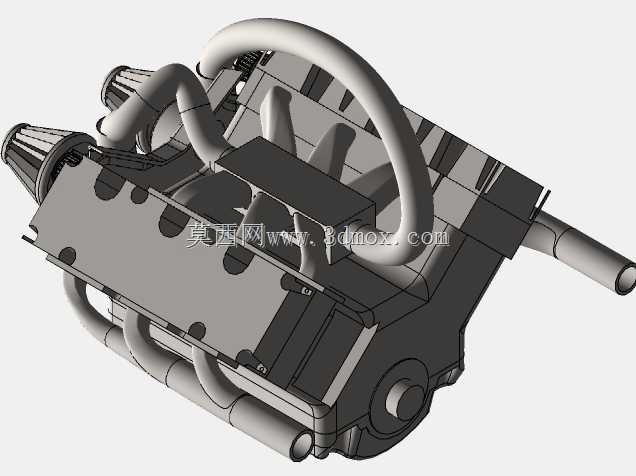

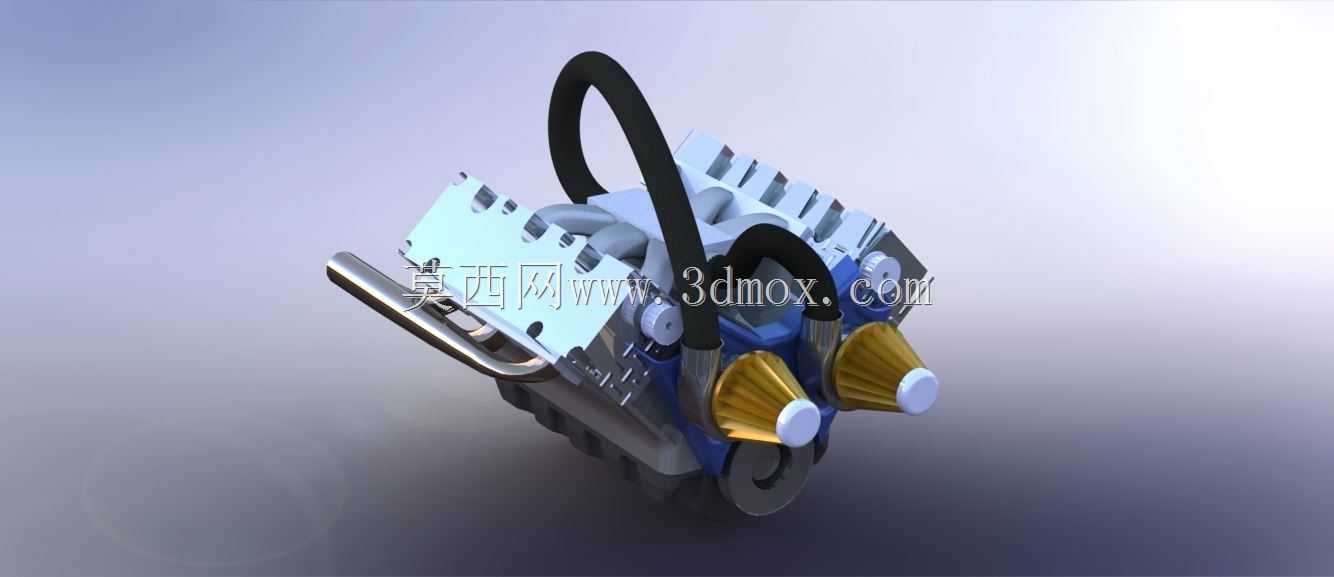

  这款V6涡轮增压动力单元的结构设计,首先要兼顾乘用车前舱横置、纵置两种布置的安装边界,整体轮廓在建模阶段就卡准了主流B级、C级性能车的动力舱预留空间,两侧进气接口的伸出长度、排气侧涡轮组件的外凸尺寸都做了避让校核,避免装车时与车架纵梁、冷却模块、防火墙结构产生干涉。从实际应用场景来看,这类动力单元多用于追求动力输出平顺性与峰值扭矩储备的乘用车型,也可经过适配后作为轻型特种作业车辆的动力源,相比同排量自然吸气机型,涡轮增压结构能在更低转速区间输出峰值扭矩,降低日常行驶工况下的换挡频率,提升动力响应速度。设计过程中,V型6缸的夹角设定为60度,这个角度能平衡整机运转平顺性与横向占用空间,两侧缸盖的进排气道走向做了流畅的曲面过渡,

  减少进气阻力与排气背压,涡轮组件布置在V型夹角外侧的排气交汇位置,缩短排气到涡轮的流道长度,降低涡轮迟滞效应。模型里还原了独立的进气歧管、冷却管路走线、点火组件安装位以及涡轮的冷却润滑接口,每个安装面的螺栓孔位都按照通用装配规范做了定位,相邻部件之间预留了足够的装配操作空间,比如火花塞安装位周围留出了套筒操作的径向空间,机油滤清器、涡轮进出油口的位置也避开了高温排气部件,降低后期维护的操作难度。从功能特性上看,双进气接口的设计对应两侧独立的空滤进气路径,能提升高转速工况下的进气效率,缸体下部的加强筋结构既提升了整机刚性,也为油底壳、发动机机脚的安装提供了可靠的连接点位,外部的软管走线严格按照实车布置的弯曲半径做了约束,

  避免出现弯折死点影响管路内流体的通行效率。建模时对各个配合面的公差带做了隐含的设计考量,比如缸盖与缸体的结合面、涡轮与排气歧管的连接法兰都预留了密封件的安装槽位,装配关系完全按照实际生产的装配层级搭建,从外部附件到内部核心结构的层级清晰,能直接用于动力总成布置校核、维修拆装模拟以及教学演示场景,也能作为同类型动力产品改型设计的参考基础,帮助设计人员快速验证不同布置方案下的空间占用与部件干涉情况,减少前期方案迭代的实物验证成本。
