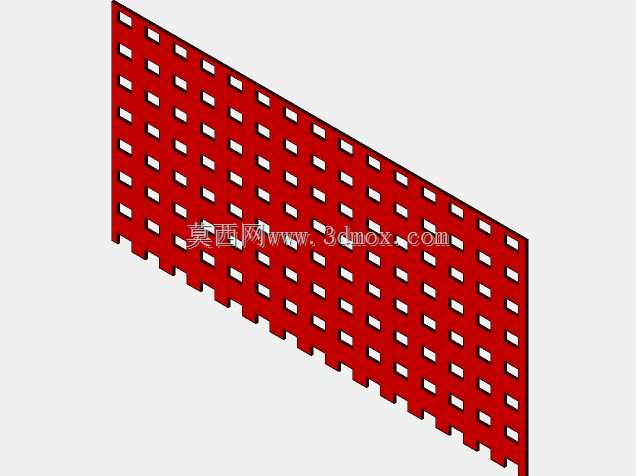

带规则阵列方孔的红色多孔塑料板

　　这类带规则阵列方孔的红色塑料板，在工业现场的应用场景十分广泛，既可以作为传感器安装区域的走线分隔板，也能充当小型设备的通风防护挡板，部分自动化产线的工位隔断、物料筛分的初级筛板也会采用这类结构。从实际使用角度看，板体上均匀排布的方孔首先承担通风散热的作用，在安装有小型光电、接近类传感器的设备舱内，这类孔板既能阻挡外部碎屑溅入舱内损伤敏感元件，又不会阻碍舱内外空气流通，避免传感器因局部积温出现检测精度漂移。板体侧边的齿状结构是专门设计的安装卡接位，不需要额外打固定孔，就能直接卡入对应规格的铝型材卡槽内，安装时不需要额外准备螺栓等紧固件，拆装维护的效率比普通平板高不少，尤其适合需要频繁调整传感器安装位置的试验类设备。设计这类孔板的时候，

　　首先要确认安装边界的尺寸，板体的整体长宽要匹配安装位的型材内槽尺寸，齿状卡边的齿距要和常用工业铝型材的槽间距对应，避免出现卡入后松动或者无法装配的问题。方孔的排布采用等距阵列的方式，孔间距的设定要兼顾结构强度和通风率，孔距过小会导致板体整体刚性不足，受到轻微外力就出现弯折变形，孔距过大则会降低通风散热的效率，同时也会影响走线时的穿线便利性。板体采用塑料材质，本身具备不错的绝缘性能，在靠近传感器接线端的位置使用时，不会因为金属碎屑掉落造成接线端短路，红色的配色也能在设备内部起到标识作用，方便运维人员快速识别防护区域的边界。实际建模过程中，首先绘制基础平板的轮廓，再根据安装槽的尺寸绘制侧边的卡齿结构，

　　之后通过线性阵列命令完成所有方孔的排布，最后对孔边和卡齿的边缘做微小的倒角处理，避免装配时锋利的边缘割伤操作人员的手部，也能减少应力集中导致的板体开裂问题。这类孔板的厚度一般根据使用场景调整，作为防护挡板使用时厚度稍大，作为走线分隔板时可以适当降低厚度，在满足结构强度要求的前提下尽可能减轻整体重量，降低安装位的承重负担。
