混合动力汽车用地板结构三维设计

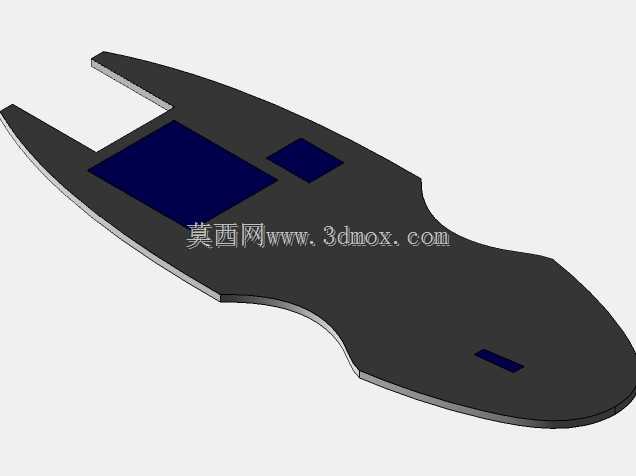

　　在混合动力车型的车身结构开发流程中，地板总成是衔接底盘承载系统、内饰铺装层与车内空间布局的核心结构件，其设计合理性直接影响整车NVH表现、空间利用率与部件安装兼容性。不同于传统燃油车的平直地板设计，混合动力车型需要为动力电池包、高压线束、混动系统附属管路预留布置空间，因此地板的型面设计需要兼顾结构强度、避让空间与安装基准的多重要求。该地板结构采用一体化冲压成型的主体轮廓，前端设置分叉式避让结构，主要用于匹配前舱与乘员舱衔接位置的转向机构、空调管路与高压线束的走线路径，避免结构干涉，同时该区域的翻边结构可直接与前围板下横梁焊接连接，形成完整的前部传力路径，在正面碰撞工况下可将冲击力有序分散至两侧门槛梁，降低乘员舱的侵入量。

　　地板主体区域预留了多个不同规格的方形安装位，其中大尺寸方形区域为动力电池包的上盖贴合安装面，设计时严格控制了该区域的平面度公差，保证电池包安装后的密封性能，避免行车过程中出现异响或密封失效问题；小尺寸方形区域则对应车内低压控制模块、线束固定支架的安装点位，所有安装孔位均采用凸焊螺母预埋设计，减少后期装配的二次加工工序。地板中部的曲面过渡设计充分考虑了人机工程需求，在保证下方电池包布置空间的前提下，尽可能降低后排乘员的脚部凸起高度，提升后排乘坐的腿部空间舒适度，同时曲面的加强筋结构沿车身纵向布置，可在不增加板材厚度的前提下提升地板整体的抗扭刚度，抑制车辆行驶过程中的地板共振问题。

　　地板尾部的小型开槽结构用于匹配后排座椅的固定锁扣与燃油管路（若为插混版本保留油箱配置）的走线路径，边缘采用包边处理，避免锐边割伤线束或装配人员。从安装边界来看，该地板两侧的搭接边完全匹配主流混动车型的门槛梁内板轮廓，前后端的连接点位可直接与前围下横梁、后地板前横梁实现共线焊接，无需额外开发过渡支架，能够兼容现有乘用车焊装线的工装夹具，降低生产适配成本。在结构强度校核层面，设计阶段通过CAE仿真对地板的弯曲刚度、扭转刚度以及点刚度进行了多轮迭代，针对电池包安装区域额外增加了局部加强结构，保证电池包在整车全生命周期内的安装可靠性，同时地板的材料选型兼顾了轻量化要求，在关键受力区域采用高强度钢，非受力区域采用普通冲压钢板，

　　平衡结构性能与整车重量控制目标。实际装车验证阶段，该地板结构可顺利完成高压线束、电池包、内饰地毯、座椅滑轨等部件的装配，各部件之间的间隙面差符合整车装配公差要求，路试过程中未出现结构共振、密封失效等问题，能够满足混合动力车型的批量生产与使用需求。
