汽车层叠式装配结构零部件设计

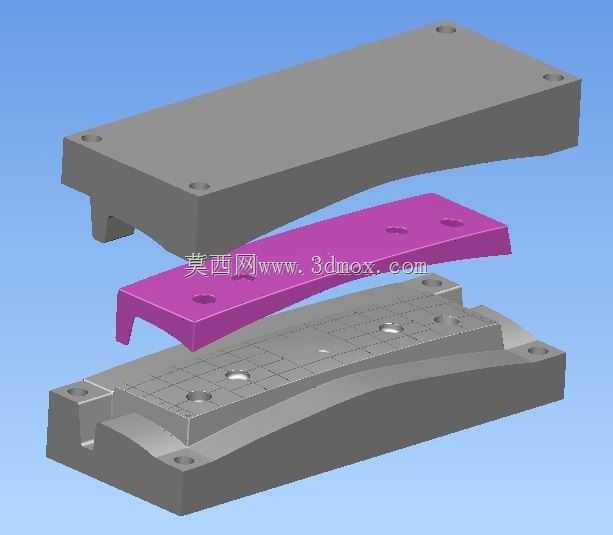

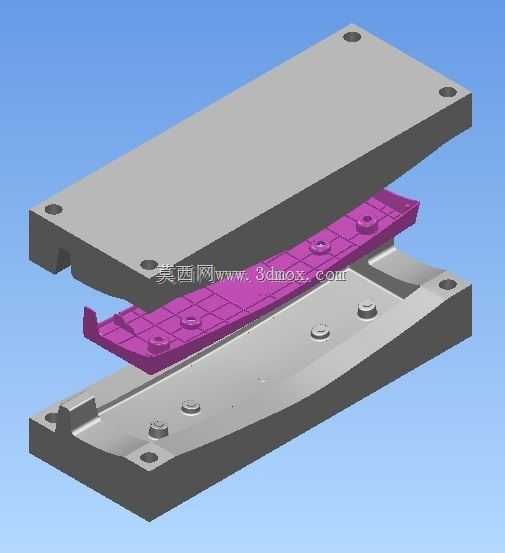

　　该结构件主要应用于汽车内饰件或功能饰板的装配连接环节，在整车总装线的内饰装配工位、零部件预装工位承担定位与承载作用，日常使用中需要承受装配过程中的压合力、车辆行驶过程中传递的低频振动，同时要保证上下层部件的相对位置精度，避免长期使用后出现松脱、移位、异响等常见整车装配问题。从结构设计逻辑来看，整体采用三层叠合的装配形式，上下两层为刚性金属基座，中间层为紫色的功能嵌件，上层基座的四个边角位置设置了沉头安装孔，用于通过螺栓将整个组件固定在车身对应的安装点位上，安装孔的沉头深度经过匹配计算，能够保证螺栓装配后端面与基座表面齐平，不会出现凸起干涉相邻部件装配的问题。下层基座表面设置了三个带定位凸台的安装柱，

　　凸台直径与中间嵌件上的预制定位孔完全匹配，装配时可以直接将中间嵌件扣合在定位凸台上，不需要额外的工装辅助定位，能够有效提升产线装配的效率，减少对位调整的辅助工时。中间层的嵌件边缘设置了多道卡扣式限位结构，与上下基座的边缘卡槽配合，在螺栓锁紧前就可以实现预固定，避免装配过程中嵌件移位导致的装配偏差。设计过程中充分考虑了安装边界的限制，整体外形为长条形矩形结构，长宽比例按照车身安装空间的预留尺寸做了匹配，基座边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能够减少部件入位时的卡滞问题。上下基座的合模面做了平面度公差控制，保证合模后中间嵌件不会出现受压不均的变形问题，

　　所有安装孔的位置度公差按照整车装配的通用要求设置，能够适配不同车型同位置的安装需求，具备一定的通用性。在实际选型应用时，该组件可以直接替换同安装尺寸的原有层叠连接件，不需要对车身安装点位做额外的修改，中间嵌件的材质可以根据实际使用需求调整，若需要缓冲减震可以选用改性工程塑料，若需要导电屏蔽可以选用带镀层的金属薄片，整体结构的预留间隙能够适配0.5-2mm厚度范围内的中间嵌件，适配性较强。
