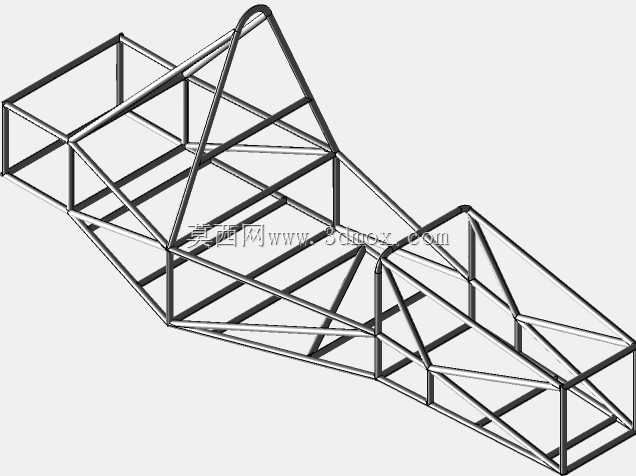

钢管桁架式赛车底盘承载框架结构

　　这套钢管桁架式底盘结构，主要面向小型竞速赛车、大学生方程式赛车这类轻量化竞速载具的承载需求设计，核心作用是为整车动力总成、悬架系统、转向机构、驾驶舱以及外观覆盖件提供统一的安装基准，同时承担车辆行驶过程中来自路面的冲击载荷、加减速惯性力以及过弯时的侧向载荷，是整车力学性能的核心承载基体。从结构设计逻辑来看，整体采用空间钢管桁架布局，没有采用传统乘用车的冲压焊接式承载车身，核心思路是用最少的材料实现最高的结构刚度与强度，同时严格控制整备质量，适配竞速场景下对推重比、操控响应速度的严苛要求。主纵梁沿整车长度方向贯通布置，作为核心承载梁承担纵向载荷，横向连接梁按照不同区域的载荷分布设置不同的间距，在动力总成安装区、

　　悬架硬点连接区这些载荷集中的位置，额外增加斜向支撑管形成三角形稳定结构，避免局部应力集中导致的结构变形，驾驶舱区域则按照人机工程边界预留了足够的乘员空间，同时在乘员舱周边设置了密集的环形加强结构，在发生碰撞时能够通过结构变形吸收冲击能量，为乘员提供生存空间。从安装边界来看，前部桁架预留了前悬架上下摆臂、转向机、冷却系统的安装硬点，所有安装点的位置都按照硬点坐标做了同轴度设计，保证后续装配时悬架几何参数符合设计预期，不会出现定位偏差；中部区域的桁架间距适配常见的小排量竞速发动机、变速器的安装尺寸，预留了动力总成悬置的安装位，同时兼顾了传动轴的布置空间，避免运动过程中出现运动干涉；后部桁架则预留了后悬架、差速器、

　　排气系统以及油箱的安装空间，整体的重心位置通过管材的布局调整，尽可能降低整车质心高度，提升过弯时的侧倾稳定性。管材的选型上，不同受力区域采用不同壁厚的无缝钢管，在主承力梁位置采用壁厚更大的管材，在辅助支撑、非主要承力区域采用薄壁管材，在保证整体抗扭刚度、抗弯强度满足赛事要求的前提下，尽可能削减不必要的结构重量，这类桁架式底盘相比同刚度的冲压焊接底盘，重量能够降低30%以上，非常适合小批量定制的竞速赛车使用。在实际装配场景中，这类桁架结构通常采用高精度夹具定位后进行氩弧焊接，所有连接节点都做了满焊处理，焊接完成后还会对关键节点进行应力检测，避免焊接缺陷导致的结构失效，后续的改装调整也十分便捷，只需要对局部管材进行切割、焊接调整，就可以适配不同规格的动力总成、悬架部件，满足不同赛事规则下的改装需求。
