玩具枪身注塑成型模具结构设计

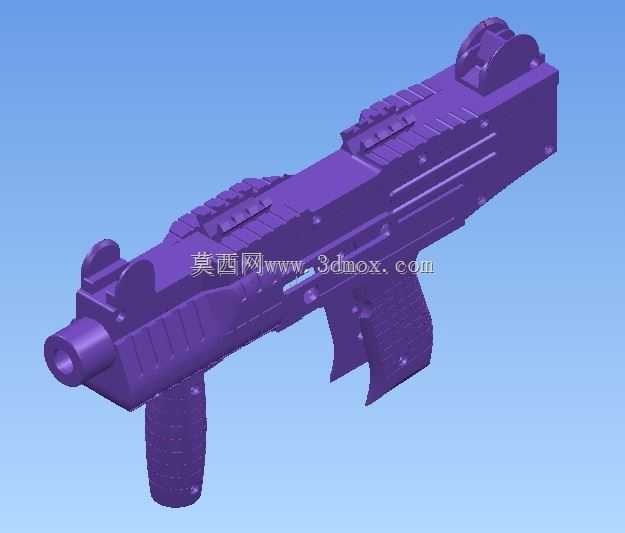

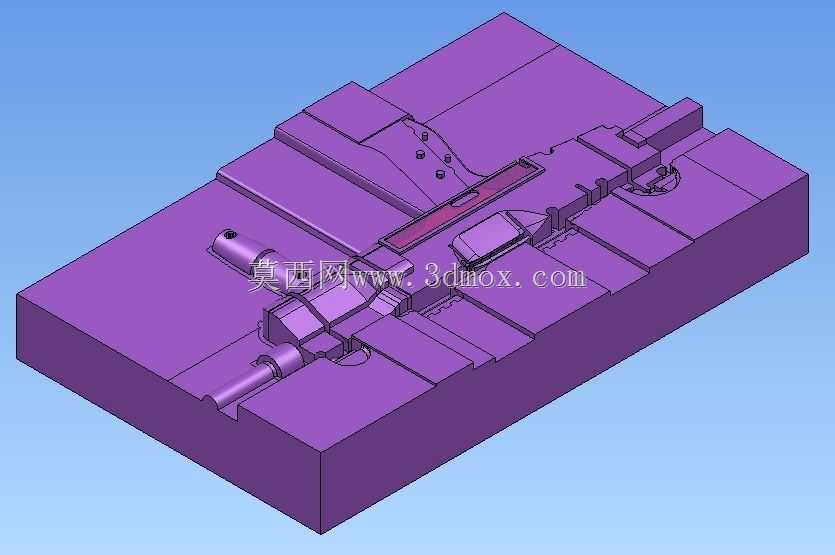

　　这套三维结构针对玩具枪类产品的注塑成型需求开发，核心围绕枪身带防滑纹理、曲面握把、内藏装配卡槽的复杂结构做成型方案设计，同时兼顾火炮类玩具相似曲面结构的成型兼容性，可覆盖小尺寸硬质塑料玩具枪械类零件的批量注塑生产场景。从实际生产适配角度看，整套模具采用单型腔布局，模架选用标准龙记模架改制，整体安装边界控制在长宽高350mm×280mm×220mm范围内，可直接适配120吨锁模力的卧式注塑机安装，无需额外改动机台拉杆间距与模板固定孔位。设计过程中优先处理枪身外表面的防滑网格纹理成型，将纹理区域全部布置在定模型腔侧，避免动定模开模时拉伤外观面，纹理深度控制在0.3mm，既保证握持摩擦力符合玩具产品的使用手感要求，

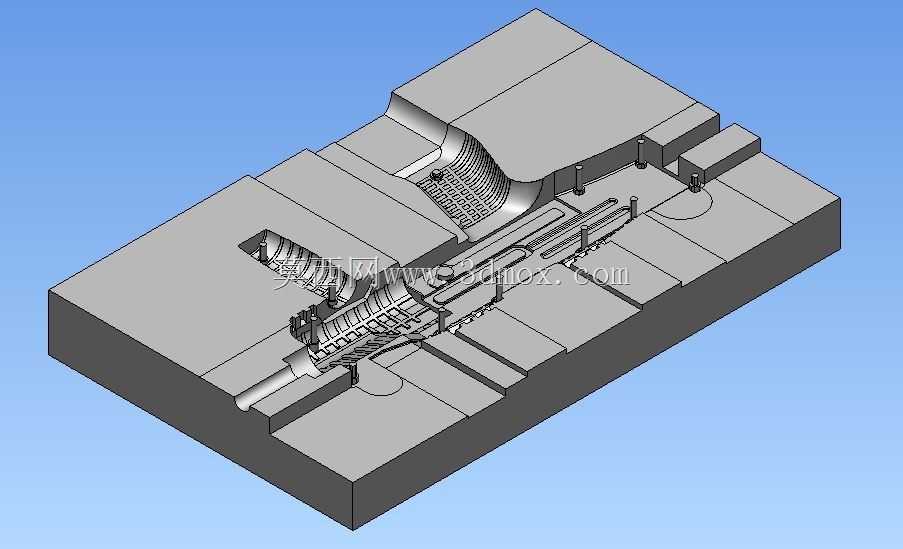

　　又不会出现脱模斜度不足导致的顶白缺陷。针对枪身内部的装配卡槽、枪管安装位等内凹结构，采用斜顶加小型内抽芯的组合脱模结构，斜顶倾斜角度设置为7度，既保证足够的抽芯行程退出内卡结构，又不会因为角度过大导致斜顶运动卡滞，斜顶头部直接集成局部胶位成型，减少额外镶件的装配累积误差。浇注系统采用侧浇口进料，浇口位置设置在枪身尾部非外观面，浇口截面尺寸为1.2mm×0.8mm，填充过程中熔料可顺着枪身长度方向平稳填充，避免曲面区域出现困气、熔接痕缺陷，同时方便后续人工修剪浇口残留，不会破坏外观面的完整性。冷却系统围绕型腔与型芯分别布置独立循环水路，水路直径8mm，距离胶位表面保持15mm的均匀间距，在握把曲面、防滑纹理等厚胶区域加密水路布置，

　　控制成型周期在25秒以内，保证零件成型后收缩率均匀，翘曲量控制在0.2mm以内，满足后续玩具整枪装配的尺寸公差要求。整套结构的导向定位采用导柱导套加锥面精定位组合，在模架四个角布置标准导柱导套承担开合模导向，在型腔四周增加4个零度精定位块，合模时的定位精度可达0.02mm，避免长期生产后出现型腔错位导致的零件错边缺陷。顶出系统采用顶针加顶板顶出组合，在枪身的筋位、柱位等包紧力较大的位置布置直径4mm的圆顶针，在枪身平面区域采用扁顶针，保证顶出力均匀分布，不会出现顶穿、顶白零件的问题，同时顶针排布全部避开外观纹理区域，保证外表面无顶针痕迹。
