双人热浴缸纤维板成型模具结构设计

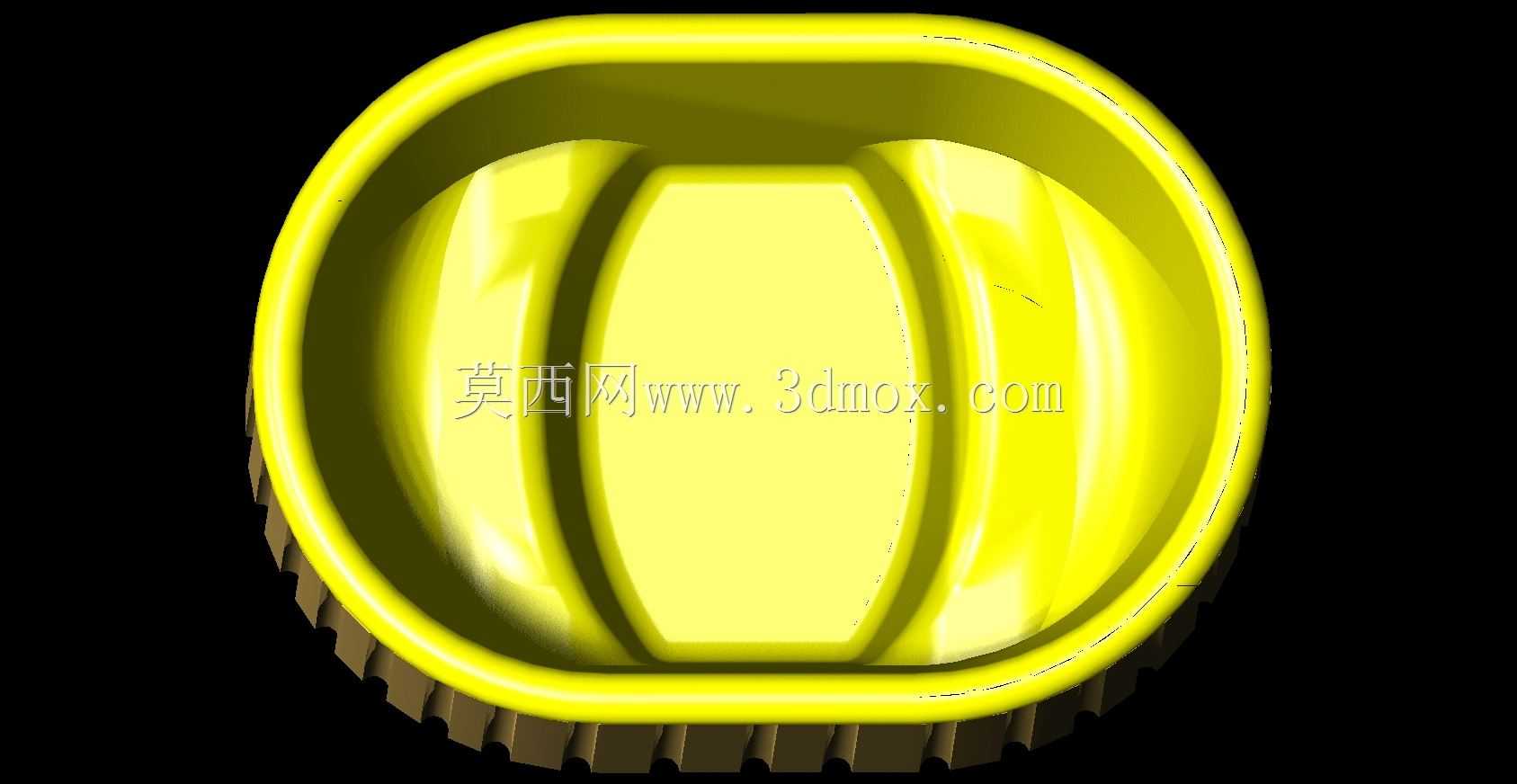

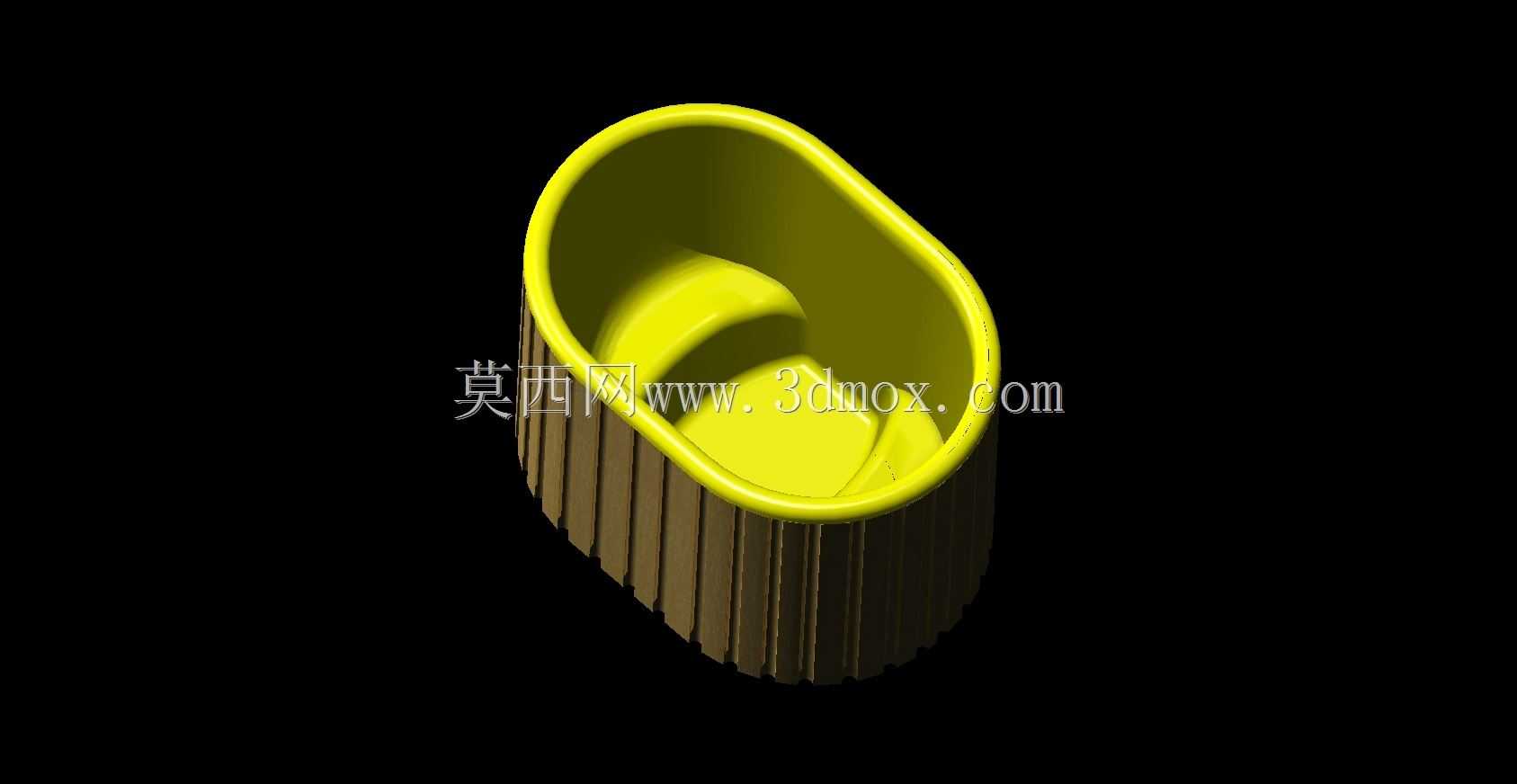

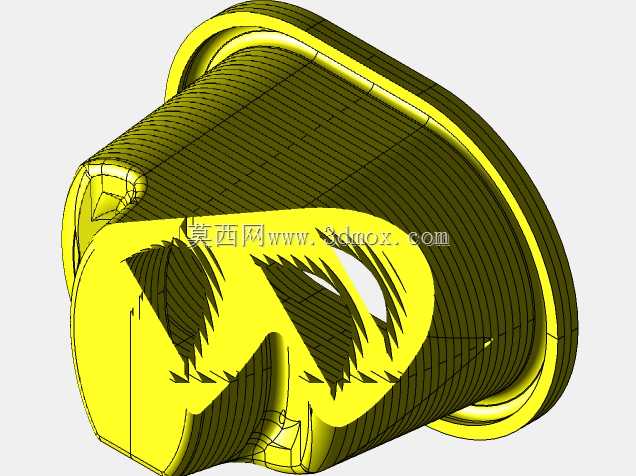

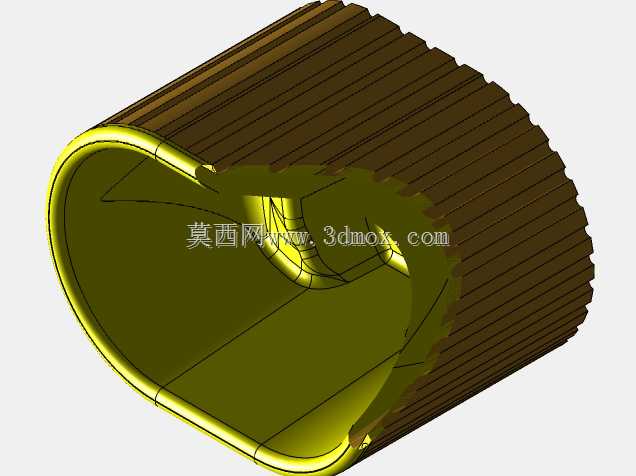

　　这款模具针对卫浴产品中双人热浴缸的中密度纤维板成型工序开发，核心适配30mm厚度板材的热压吸附成型需求，在卫浴洁具生产场景中，主要承担缸体外壳的曲面定型工序，替代传统手工糊制或多块拼接的低效工艺，能大幅降低后续打磨、修边的人工投入。从结构设计逻辑来看，模具型腔完全贴合双人浴缸的内部使用轮廓，内壁做了连续顺滑的曲面过渡，没有出现锐角或突变的折角，既避免板材成型过程中出现应力集中导致的开裂，也能保证成品缸体内壁无凸起棱边，满足卫浴产品的使用触感要求。模具外侧设计的竖向肋条结构，并非装饰性造型，一方面是为了在真空吸附成型时给板材提供均匀的支撑受力点，避免30mm厚度的中密度纤维板在负压作用下出现局部过度拉伸导致壁厚不均，

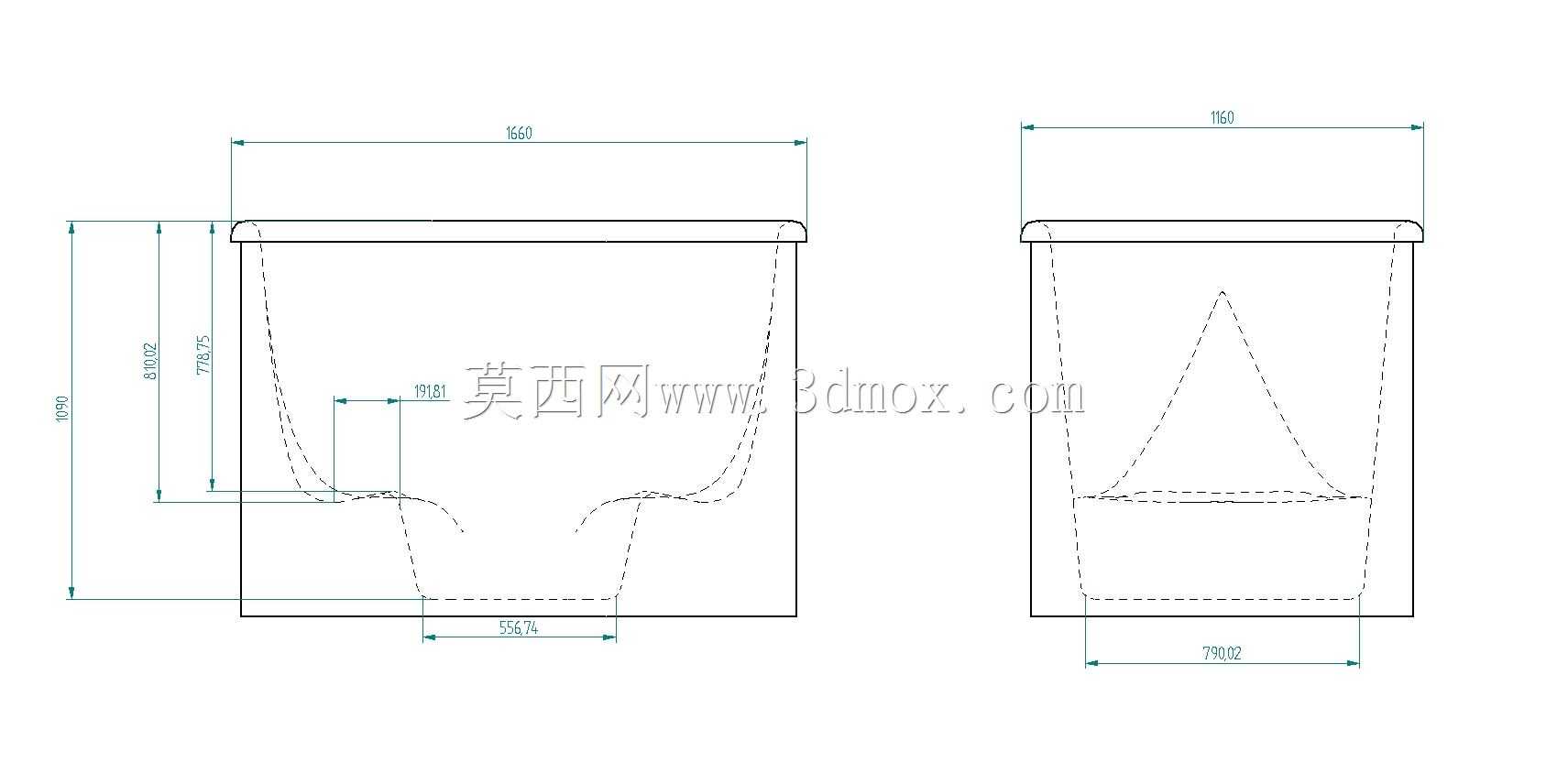

　　另一方面肋条之间的空隙可以作为热流道的排布空间，让成型过程中模具表面的温度分布更均匀，减少板材因温差产生的内应力，降低成品脱模后的变形概率。从安装边界来看，模具整体为长圆形的立式结构，型腔开口尺寸匹配常规双人浴缸的使用宽度，安装时可直接固定在现有真空成型设备的工作台面上，不需要额外定制转接工装，适配市面上多数通用型纤维板热成型设备的装夹尺寸。在实际生产应用中，这款模具成型出的缸体毛坯，边缘预留的加工余量均匀，后续切边工序可以直接采用仿形铣一次加工完成，不需要反复找正定位。设计时特意将缸体内部的座位曲面做了符合人体工学的弧度处理，成型后不需要额外二次加工曲面，就能直接进入后续的表面覆膜工序。模具的合模定位边做了加宽处理，

　　上下模合模时的定位间隙控制在0.1mm以内，避免成型过程中出现飞边，减少后续修边的工作量。针对纤维板成型时容易出现的粘模问题，模具型腔表面的粗糙度控制在Ra0.8以下，配合常规的脱模剂使用就能实现顺利脱模，不会出现板材表面拉伤的情况。
