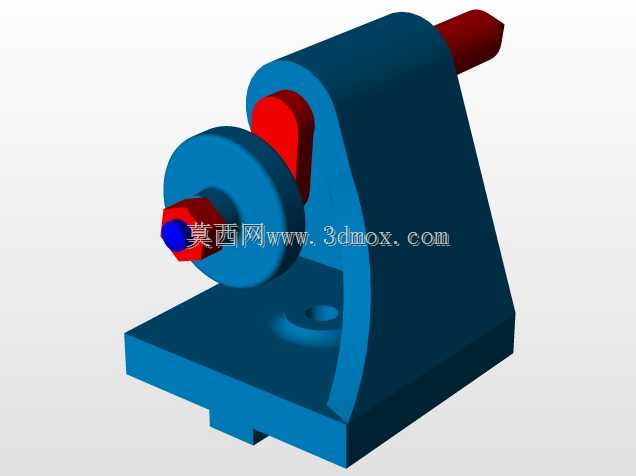

这套结构是小型台式铣床的核心支撑传动单元,在小型零件精密加工场景中承担核心承载与动力传递作用,常见于五金零件小批量加工、教学实训设备、仪表零件修配工位,适配有色金属、非金属零件的铣削、开槽、端面修平作业。从结构设计逻辑来看,底部一体化铸造的L型支撑座是整个组件的承载基础,底座预留的T型槽安装位可直接固定在铣床工作台面,安装时需保证底座底面与工作台面的平面度公差不超过0.02mm,避免后续传动出现偏载抖动。支撑座的立板部分做了圆弧过渡加厚处理,可抵消铣削作业时产生的径向切削力,避免立板受力变形影响加工精度。伸出的红色轴段是动力输入轴端,可通过联轴器连接驱动电机,轴段与支撑座内部的轴承位配合采用过渡配合,保证转动时的同轴度,

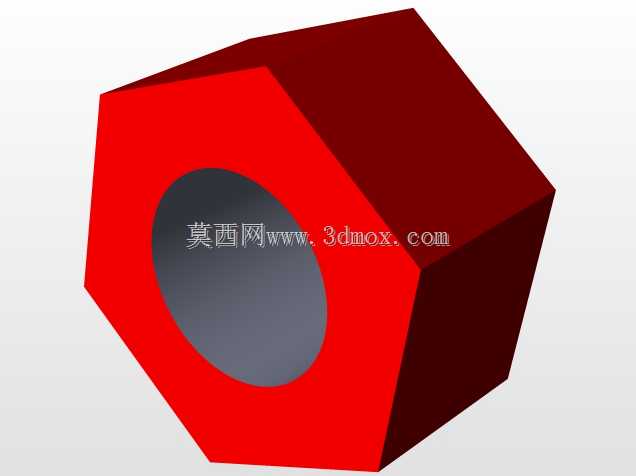

轴端的六角锁紧结构可快速拆装更换带轮或铣刀夹头,适配不同加工转速的传动需求。侧面的偏心轮结构是进给调节的核心部件,转动偏心轮可带动前端的压头实现微量进给,进给行程控制在0-5mm区间,适配小切深的精密铣削作业,偏心轮与支撑座之间的耐磨衬套设计,可降低长期往复转动带来的磨损,延长组件维护周期。整个组件的外形轮廓控制在长120mm、宽80mm、高110mm范围内,安装时需预留轴端30mm的电机连接空间,侧面预留20mm的调节手柄操作空间,避免与铣床其他防护结构产生干涉。设计过程中对支撑座的受力做了有限元校核,在最大150N的径向切削力作用下,立板最大变形量不超过0.01mm,满足小型铣床的加工精度要求,所有转动配合面均做了粗糙度Ra1.6的处理,降低转动摩擦阻力,组件整体无冗余结构,拆装维护时仅需松开轴端锁紧螺母即可完成内部轴承的更换,适配小型加工设备紧凑化、易维护的设计需求。
