工业烘烤设备用插片式物料承载烤架结构

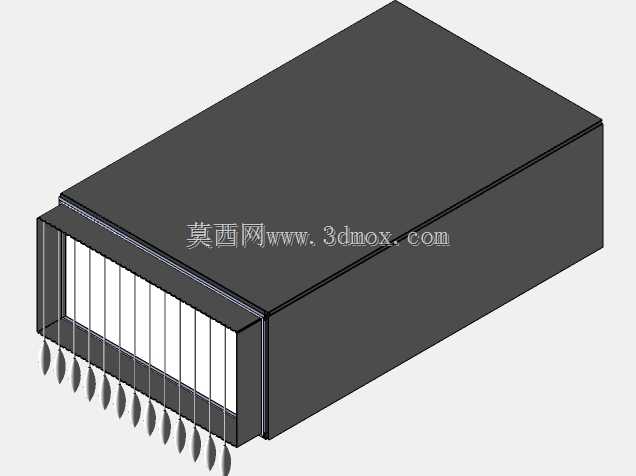

　　这款烤架结构主要面向工业烘烤制程中的物料承载需求设计，常见应用场景覆盖电子元器件老化烘烤、五金件除氢烘烤、塑胶件应力释放烘烤等工业热处理环节，作为烘烤箱内部的直接承载构件，替代传统网格托盘实现小尺寸、易散落工件的有序排布承载。从结构设计逻辑来看，整体采用长方体封闭框式主体，单侧设置等间距排布的竖向插片槽位，槽位末端设计有向下延伸的弧形导流齿片，一方面可以对插入槽位的工件起到侧向定位作用，避免烘烤过程中热风循环吹动工件移位，另一方面弧形齿片的间隙可以引导箱内热风在工件间隙间形成稳定紊流，避免局部热风死角导致的烘烤不均问题。主体外壳采用薄钣金折弯拼焊结构，在保证整体结构刚性的前提下尽可能降低自身重量，减少对烘烤箱层架的负载压力，

　　外框尺寸适配常规工业烘烤箱的标准层架安装间距，安装时可直接放置在箱内支撑导轨上，无需额外定制固定连接件，适配性覆盖市面多数通用型工业热风循环烘箱。设计过程中重点考量了高温工况下的结构形变问题，插片与外框的连接采用嵌入式铆接结构，避免长期高温环境下焊接位置出现应力开裂，槽位间距根据常见烘烤工件的厚度预留了合理的热风流通间隙，既保证单位面积的工件承载量，又不会因间隙过小阻碍热风循环。实际使用时，待烘烤工件可沿插片槽位逐个插入，每个工件之间保持独立的热风接触空间，相比传统平铺托盘，同体积下的工件装载量可提升40%以上，同时工件之间无堆叠接触，烘烤完成后的工件色泽、性能一致性更优。外框的封闭侧壁可以减少侧边热风的无效流散，

　　引导热风集中从插片间隙穿过，提升热能利用率，降低烘烤过程的能耗损失。底部的弧形齿片除了导流作用外，还可以承接烘烤过程中工件表面滴落的少量油污、涂层挥发物，避免污染物滴落到下层烤架的工件表面，减少不同批次工件之间的交叉污染。整体结构无复杂传动构件，日常维护仅需定期清理槽位与齿片间的积尘杂物即可，使用寿命远高于普通网格托盘，适合批量连续生产的烘烤制程使用。
