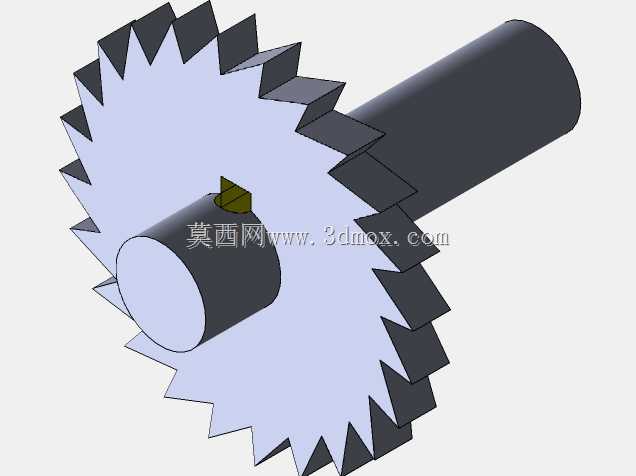

这套带轴棘轮齿轮结构,常见于手动换挡机构、间歇进给传动系统中,核心作用是实现单向间歇传动、挡位锁止与动力传递,在机床进给箱、手动变速器、轻工机械的步进送料机构里都能见到这类结构的应用。从结构设计来看,齿轮与传动轴采用同轴一体式装配设计,齿部采用棘轮式齿形,区别于常规渐开线圆柱齿轮的连续啮合齿形,这种锯齿状齿形可以配合棘爪实现单向传动锁止,避免传动过程中出现倒转滑脱的问题,适配排挡操作时的挡位定位需求,防止挡位自动脱挡。设计阶段首先要明确安装边界:传动轴的直径需要匹配安装座的轴承内孔尺寸,轴段长度要覆盖安装位的轴向距离,预留出棘爪、限位卡簧的装配空间;棘轮齿轮的齿顶圆直径需要根据传动比、锁止力矩来核算,
齿形的倾斜角度要兼顾棘爪的顺利滑入与锁止时的接触强度,避免齿面受力过大出现崩齿问题。实际应用中,这类结构不需要额外的单向轴承即可实现单向传动功能,能简化整体机构的装配复杂度,减少零部件数量。齿部的加工精度直接影响换挡或进给操作的手感,齿面粗糙度需要控制在合理范围,降低棘爪滑过齿面时的卡顿感;传动轴与齿轮的连接部位要保证同轴度,避免高速转动时出现径向跳动,影响传动平稳性。安装时需要注意轴端的固定方式,通常采用轴用卡簧或者平键连接来传递扭矩,轴向需要预留微小的窜动间隙,避免热胀冷缩导致轴段卡滞。在排挡机构应用场景中,这套结构的齿距对应不同挡位的切换行程,齿形的锁止面角度经过校核,能保证挂挡后棘爪与齿面紧密贴合,承受换挡时的冲击载荷,
不会出现跳挡问题;在间歇进给场景下,棘轮齿的数量对应每次进给的步距精度,配合棘爪的往复动作就能实现固定步长的物料输送或者工位切换。建模过程中需要重点关注齿形的放样路径,保证每个齿的角度、齿深一致性,传动轴与齿轮的结合面要做过渡圆角处理,减少应力集中,提升结构的抗疲劳强度,轴段上的键槽尺寸要符合通用传动件的配合公差,方便与外部传动部件直接装配适配。
