机加工定位用V型槽工装结构

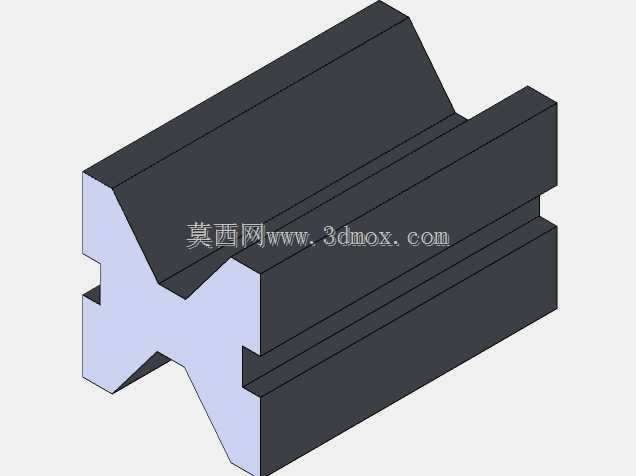

　　在轴类、盘类回转体零件的铣削、钻削、磨削工序中，V型槽是应用频次极高的定位基准结构，这类结构直接决定工件装夹的同轴度、重复定位精度，是工装夹具设计中不可缺少的基础定位单元。本次设计的V型槽结构，采用整体式钢制坯料加工成型，槽体两侧设置对称的安装凸台，凸台上预留标准螺栓沉孔，可直接通过内六角螺栓固定在机床工作台、组合夹具基板或者检测平台上，安装时无需额外加工适配接口，能快速完成工位搭建，适配多品种小批量的柔性生产场景。V型工作面的夹角采用行业通用的90度设计，这个角度的选择经过实际加工验证，既可以保证对不同直径回转工件的包容支撑面积，避免工件装夹时出现压痕或者局部应力集中，又能在工件直径变化时保持定位中心的高度偏差在可控范围内，

　　减少换型时的对刀调整时间。槽体底部设计有贯通的减重槽，在不降低整体结构刚性的前提下，减少了材料用量，同时减重槽可以容纳加工过程中掉落的切屑、切削液残留，避免切屑堆积在V型定位面上造成工件垫起、定位偏移的问题，日常清理维护时只需用压缩空气吹扫即可，无需拆解工装。两侧的安装基准面经过精磨处理，平面度控制在0.02mm以内，与V型工作面的垂直度公差严格按照工装设计标准设定，安装后可以保证V型槽的定位轴线与机床进给方向平行，无需反复打表校正。在实际使用场景中，这类V型槽既可以单独作为单个工位的定位元件，配合压板完成工件装夹，也可以成对使用，支撑长轴类工件的两端，完成键槽铣削、径向孔加工、外圆磨削等工序，还可以放置在三坐标检测平台上，

　　作为回转体零件形位公差检测的定位基准。设计过程中充分考虑了加工工艺性，所有非工作面的棱边都做了C2倒角处理，避免安装操作时划伤操作人员，V型工作面的粗糙度要求达到Ra1.6，保证与工件外圆的接触贴合度，减少定位间隙带来的加工误差。槽体的整体外形尺寸经过优化，长度方向可以覆盖大部分常规长度的小型轴类零件定位需求，宽度方向的尺寸适配标准T型槽工作台的安装间距，不需要额外加装过渡连接板，安装边界可以兼容市面上多数普通铣床、钻床、平面磨床的工作台装夹范围，不需要对现有设备进行改造即可直接投入使用。结构上没有采用分体拼接的设计，避免了拼接缝隙带来的精度损失，整体刚性更好，在承受较大夹紧力时不会出现结构变形，长期重复使用也能保持定位精度稳定，适合车间生产现场的高频次使用场景。
