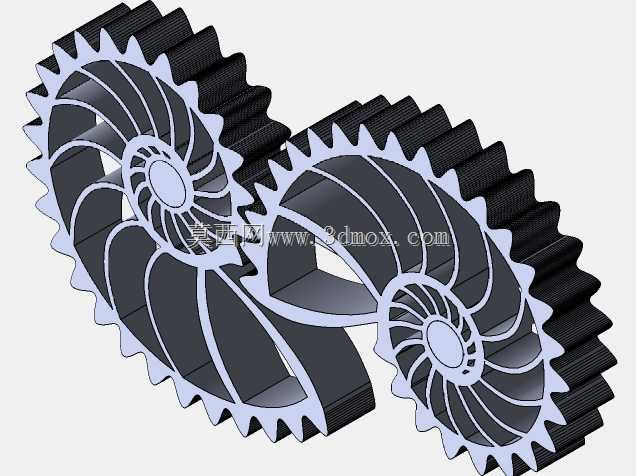

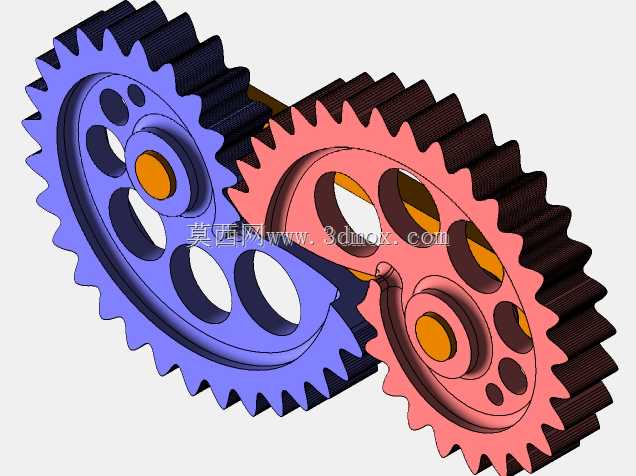

这类非圆异形齿轮的设计初衷,是解决常规定传动比齿轮无法覆盖的变转速传动需求,在轻工包装、纺织机械、精密仪器进给机构中有着不可替代的应用场景。不同于常规渐开线圆柱齿轮依靠固定节圆实现恒定转速输出,该组齿轮的节曲线参照鹦鹉螺对数螺旋线特征拟合,啮合过程中可按照预设的非线性传动比规律,在单级传动内实现输入输出端的转速周期性变化,省去了常规方案中需要搭配凸轮、连杆机构才能实现的变速功能,能有效精简传动链的零件数量,压缩机构整体占用空间。从结构设计层面看,两个啮合齿轮的轮齿齿廓经过修形适配,保证在整个啮合行程内齿面接触应力分布均匀,避免非圆节曲线带来的传动卡顿、齿面偏磨问题;轮体上开设的多个异形减重孔,是在满足轮齿弯曲强度、
轮体扭转刚度要求的前提下,尽可能降低转动惯量,减少高速往复变速过程中的惯性冲击,适配需要频繁启停、变转速输出的工况。安装边界上,两个齿轮的中心距为固定值,轴孔采用标准圆柱孔配合键槽的连接形式,可直接适配常规直径的传动转轴,安装时无需额外调整中心距,仅需保证两轴的平行度公差控制在机械传动通用要求范围内,即可实现平稳啮合。实际应用中,这类齿轮常被用在小型自动化设备的送料机构上,通过预设的变速规律实现送料过程的快进、慢停动作,避免刚性冲击导致的物料移位;也可用于趣味机械演示装置、艺术化机械摆件的传动结构,依靠独特的螺旋外形和非线性转动特性,兼顾传动功能与展示效果。建模过程中需要重点把控节曲线的连续性,保证每一个轮齿的齿厚、齿高沿着节曲线均匀过渡,避免出现齿根干涉、啮合间隙不均的问题,同时要校核轮体在最大扭矩输出工况下的应力分布,确保减重孔的开设位置避开应力集中区域,保证长期运行的结构可靠性。
