传感器安装用卧式固定支座结构

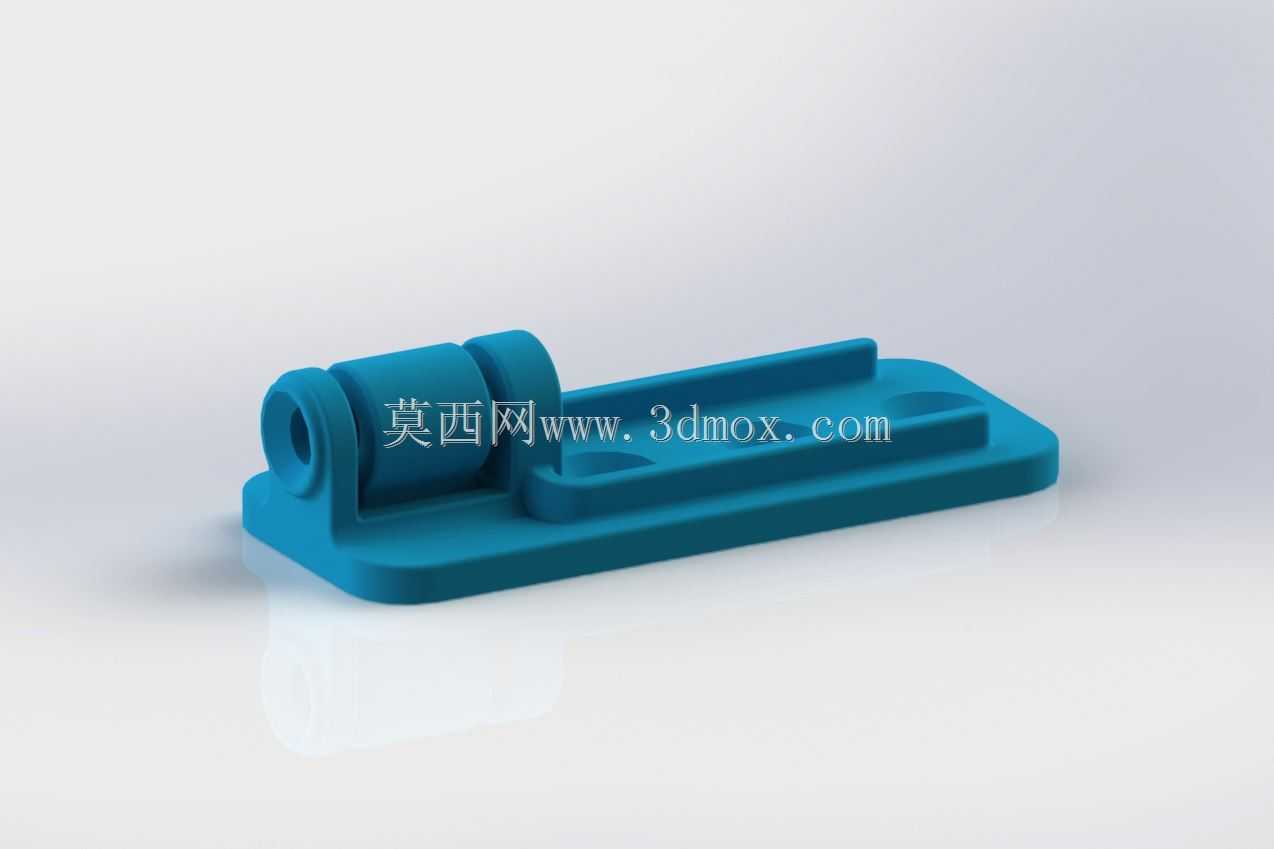

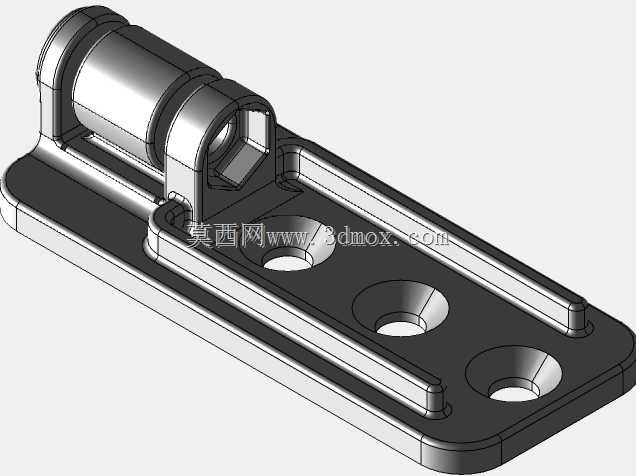

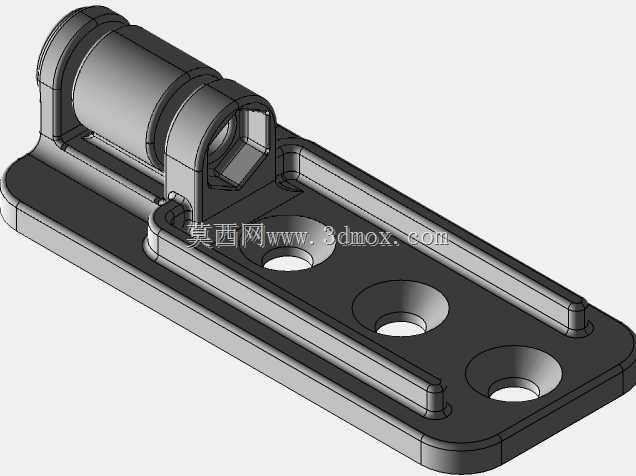

　　这款固定支座主要面向工业现场传感器的安装定位场景，在自动化产线的检测工位、实验台架的测试点位、小型机电设备的传感单元布设中都能见到这类结构的应用，核心作用是为柱状或带安装轴的传感元件提供稳定的安装基准，避免设备运行过程中的振动、外力触碰导致传感元件移位，保障检测数据的采集精度。从结构设计来看，支座采用一体化底板加立式支撑耳的布局，底板部分做了长圆形安装沉孔设计，这类孔型可以在安装时预留一定的位置调整余量，适配安装基面的孔位公差，不需要在基座加工时追求极高的孔位精度就能完成装配，降低现场安装的调试难度。支撑耳部分设置了同轴的贯通安装孔，孔位与底板安装面保持严格的平行度公差，保证装入的传感元件轴线与安装基准面的角度符合设计要求，

　　不会出现偏斜导致的检测方向偏差。支撑耳与底板的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，在设备长期受振动载荷的工况下，能有效降低衔接位置开裂的风险，提升结构的疲劳寿命。底板上还设置了凸起的限位挡条，在安装传感元件配套的走线槽或者辅助定位块时，可以直接靠紧挡条完成定位，不需要额外做位置找正，减少装配时的辅助工时。从安装边界来看，底板的整体轮廓做了圆角处理，不会在安装时划伤操作人员或者相邻的线缆，整体高度控制在较低的区间，不会占用过多的设备上部空间，适合在安装空间局促的小型设备内部布设。贯通安装孔的孔径适配常规规格的传感元件外壳直径，孔壁的加工精度满足过渡配合的装配要求，装入传感元件后不会出现径向晃动，

　　同时也不需要额外的紧固件就能完成初步定位，后续可以根据使用需求在孔侧加装顶丝完成锁紧，适配不同的安装紧固需求。这类支座的结构没有冗余的设计，所有的结构特征都服务于安装定位、抗振、便捷装配的实际需求，在做同类型安装固定结构的设计时，可以参考这种一体化底板加支撑耳的布局，结合实际的安装空间、载荷大小调整壁厚、孔位尺寸，平衡结构强度与材料用量，在满足使用强度的前提下尽可能压缩制造成本。在实际选型使用时，需要注意确认安装孔的轴线高度是否匹配传感元件的检测高度要求，底板的安装孔距是否适配现场的安装基面预留孔位，若有特殊的耐腐蚀需求，也可以在这类结构的基础上调整材质，更换为不锈钢或者工程塑料材质来适配腐蚀环境下的使用需求。
