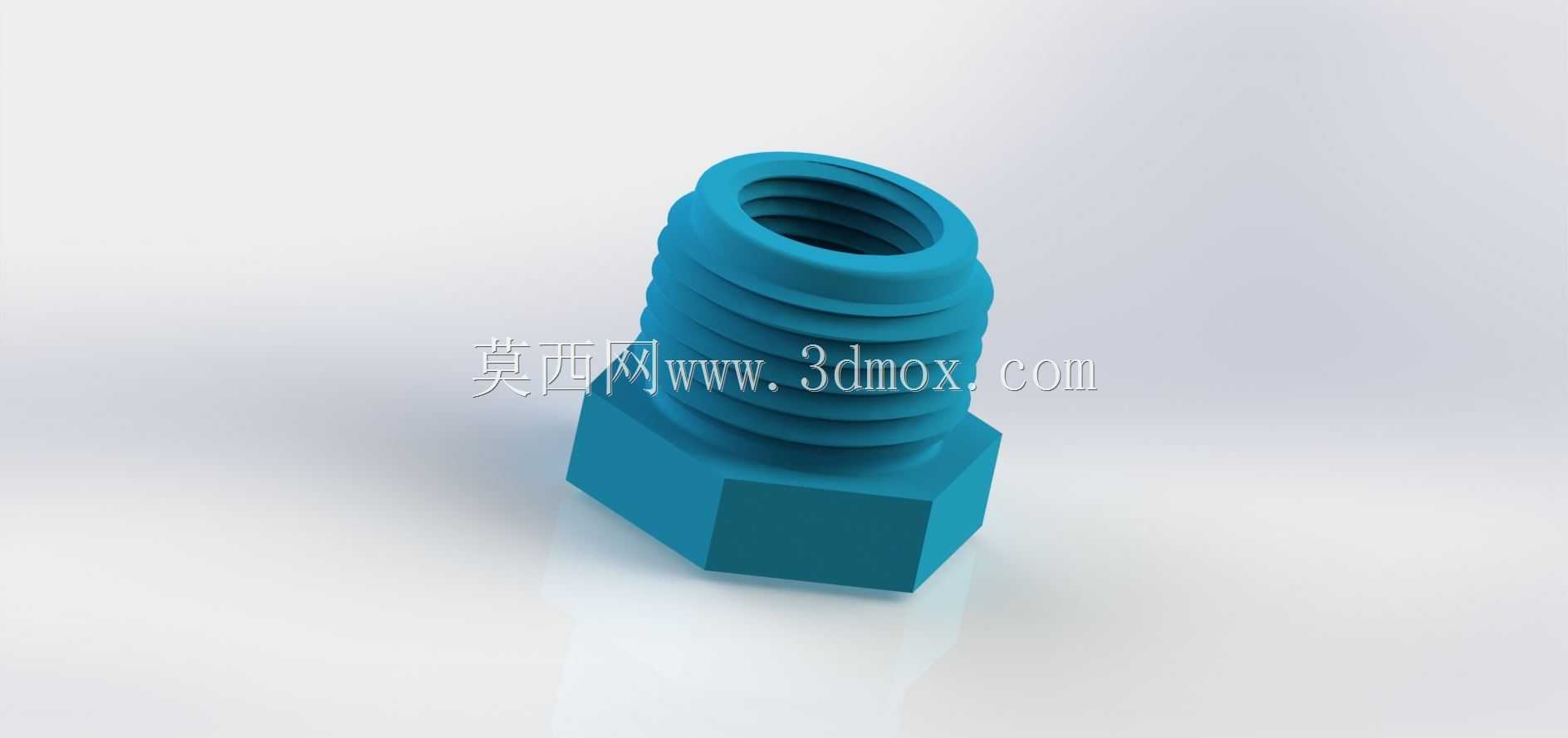

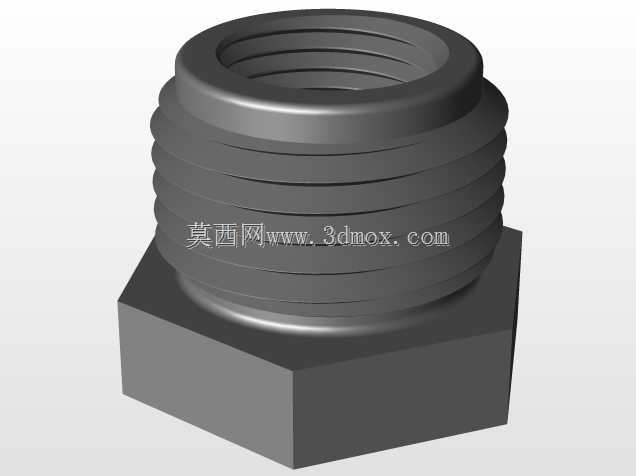

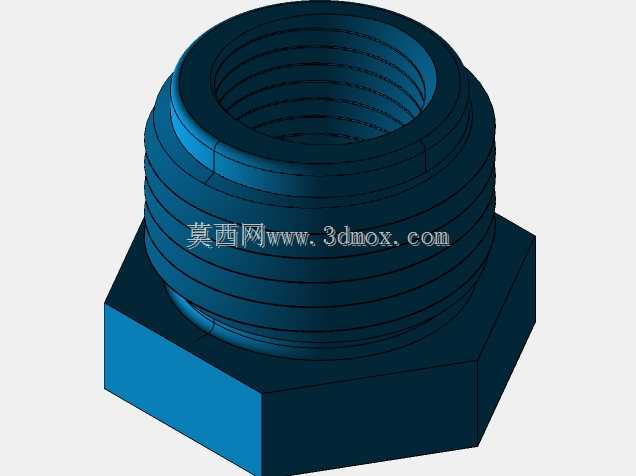

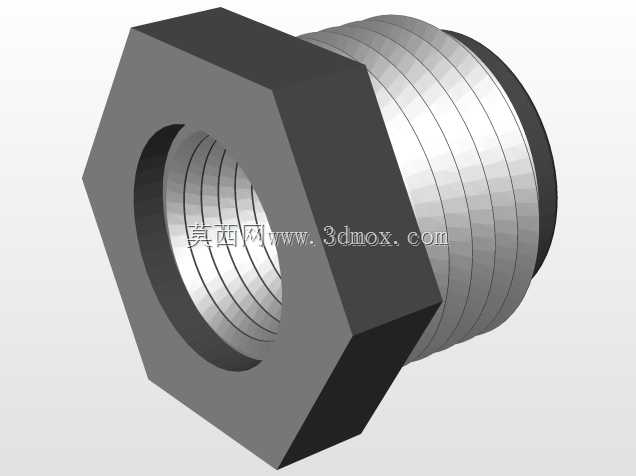

外六角外螺纹气动管路连接衬套

　　该零件属于气动、液压流体管路系统中的过渡连接衬套，日常在小型气动执行机构、传感器安装基座、低压流体输送支路中应用广泛，主要作用是实现不同通径管路之间的螺纹转接，同时为内嵌式传感元件提供密封安装的承载基座，避免管路流体直接冲击传感元件端面，也能抵消管路安装时的同轴度偏差，降低装配应力对密封面的损伤。零件下部采用标准外六角结构设计，对边尺寸匹配常规开口扳手、套筒的夹持规格，装配时可直接施加标准拧紧力矩，无需额外设计夹持位，能有效减少现场安装的工装准备时间，六角端面与上部螺纹的同轴度控制在0.1mm以内，可保证拧紧后螺纹轴线与安装面垂直，避免偏斜导致的螺纹滑牙、密封失效问题。上部为连续外螺纹结构，牙型采用通用管螺纹标准，螺纹大径、中径、

　　小径的公差控制符合密封螺纹的精度要求，装配时配合生料带或密封胶即可实现低压工况下的无泄漏连接，螺纹段长度经过匹配计算，既保证足够的啮合扣数满足连接强度要求，又不会因螺纹过长导致装配后顶触对侧零件内部结构，造成流道堵塞。零件内部为贯通式光孔结构，孔壁粗糙度控制在Ra1.6以内，可减少流体通过时的阻力损失，同时孔口做了0.2mm的倒角处理，既方便安装时对接管路或嵌入元件的导入，也能去除机加工产生的毛刺，避免毛刺脱落进入流道造成下游元件堵塞。零件底部六角的下端面为密封贴合面，平面度控制在0.05mm以内，装配时与安装基座表面贴合，配合密封垫片可实现端面静密封，能承受1MPa以内的流体工作压力，适配常规气动系统、低压冷却水回路、

　　传感器引压管路的使用需求。建模过程中优先以功能实现为核心，所有结构尺寸均围绕装配兼容性、密封可靠性、加工便利性展开，没有冗余的装饰性结构，六角的倒角、螺纹收尾的退刀槽都按照常规机加工工艺要求设计，可直接采用六角棒料车削加工完成，无需复杂的二次装夹或特种加工工序，适合批量生产。在实际设备选型中，这类衬套常被用于压力传感器的安装转接，将传感器的细牙螺纹转换为标准管路螺纹，直接接入系统管路中，既可以调整传感器的安装高度，避免传感器与周边管路、结构件发生干涉，也能通过衬套的长度调整，让传感器的感应端面处于流道的合适位置，保证测量数据的准确性。安装时需要注意，六角夹持位的拧紧力矩不能超过对应螺纹规格的额定值，避免螺纹变形导致衬套断裂在安装孔内，同时密封贴合面要保证无磕碰、无杂质，否则会出现端面渗漏的问题，日常维护时可直接拆卸更换，无需改动周边管路布局，能大幅降低设备运维的时间成本。
