公共交通车辆扶手安装固定支座结构

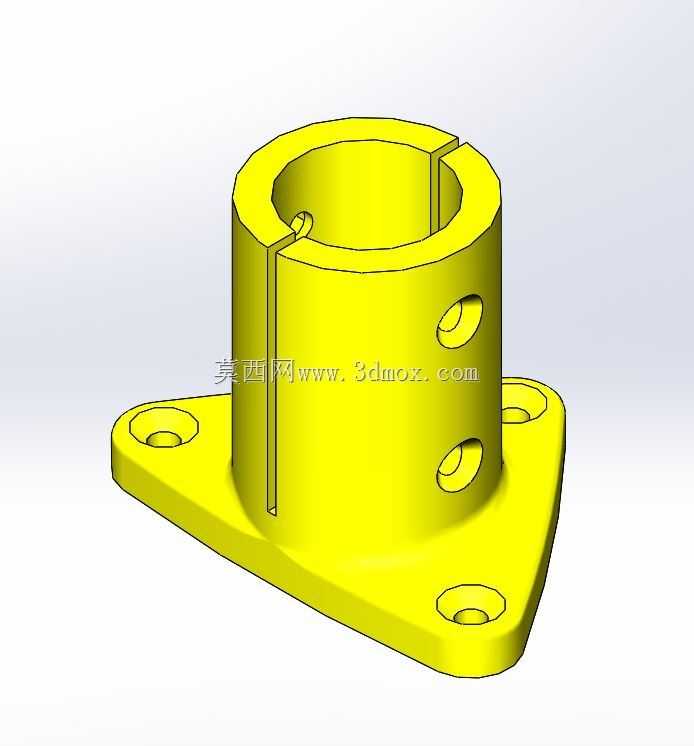

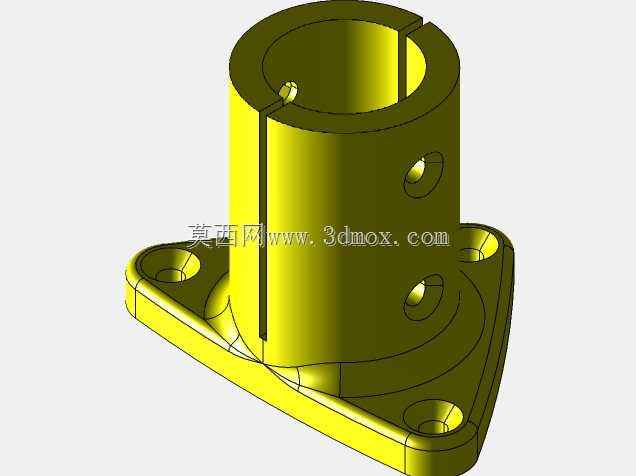

　　该结构件主要应用于公共交通载具的客舱内部，承担扶手杆与车体安装基面的连接固定作用，是客车、城市公交等公共交通车辆内装系统的基础连接部件，日常使用中需要承受乘客扶持时的多向载荷，同时适配公共交通场景下高频次、长周期的使用需求，避免扶手杆出现松动、偏移等影响使用安全的问题。从功能特性来看，该支座采用分体式夹紧结构，主体为带轴向开口的圆柱套筒结构，套筒侧壁设置两组对称的螺纹安装孔，可通过紧固件收紧开口，实现对插入套筒内部的圆形扶手杆的抱紧固定，这种夹紧式的固定方式无需在扶手杆上额外加工定位孔或焊接连接位，能够适配一定公差范围内的标准圆管扶手，安装时可灵活调整扶手的轴向高度与周向角度，调整到位后再锁紧紧固件完成固定，

　　大幅降低现场安装的对位难度。底部采用三角形法兰安装底座，三个角位分别设置沉头安装孔，可通过螺栓将整个支座固定在车体的安装基面（如车厢侧壁、地板连接位、顶棚骨架等位置），三角形的底座布局相比圆形或方形法兰，在同等安装空间下具备更优的抗倾覆力矩表现，三个安装点的受力分布更均匀，能够抵消乘客扶持扶手时产生的各个方向的侧向推力，避免长期使用后底座连接位出现应力疲劳。设计过程中，套筒的内径尺寸匹配公共交通领域常用的扶手圆管外径规格，套筒的有效抱紧长度经过载荷校核，确保抱紧摩擦力足够承受额定的侧向载荷，不会出现扶手杆打滑转动的情况；轴向开口的宽度经过计算，既保证收紧时能够产生足够的抱紧力，又不会因为开口过大导致套筒结构强度下降，

　　开口位置还设置了微小的定位凸台，可在安装时辅助对齐扶手杆的安装缝隙，避免装配错位。安装边界方面，底座的三个安装孔中心距适配公共交通车体通用的安装孔位标准，沉头孔的深度可容纳标准规格的内六角沉头螺栓，安装后螺栓头不会突出底座表面，避免剐蹭乘客或积留污渍；套筒的外壁与底座之间设置了平滑的过渡圆角，减少应力集中的同时，也避免尖锐边角带来的安全隐患，整体结构无多余的突出结构，适配公共交通内装的安全设计要求。日常维护时，只需定期检查侧壁锁紧螺栓与底座安装螺栓的紧固状态即可，无需整体拆卸支座，维护操作简便，分体式的结构也方便后期更换扶手杆时快速拆装，无需破坏车体原有安装基面。
