卡车拖车用滚筒缓冲件结构设计

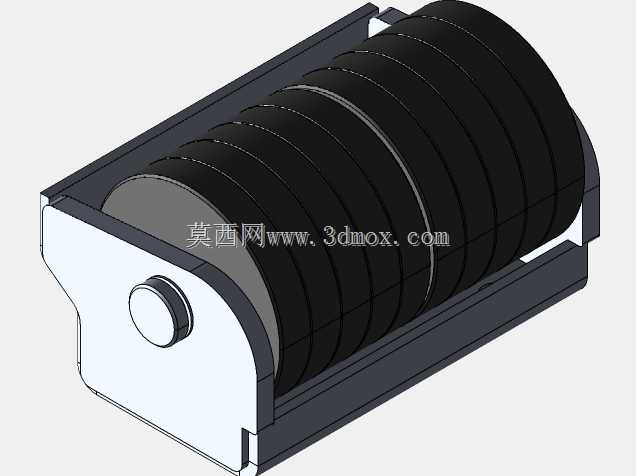

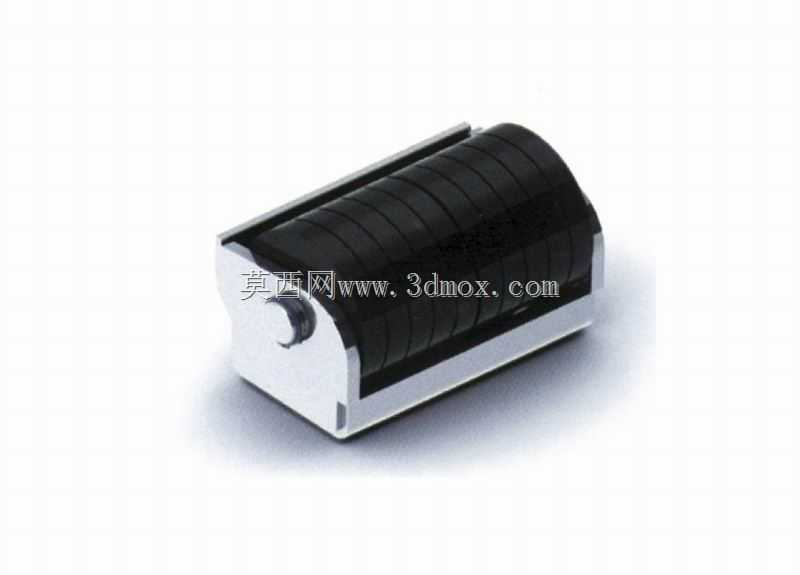

　　在商用车后挂拖车、厂区转运平板拖车的装卸与行驶工况里，这类滚筒缓冲件常布置在货台边缘、对接导轨的端部位置，主要用来抵消装卸货物时托盘、工装架滑动带来的刚性冲击，避免金属构件直接碰撞出现变形掉漆，甚至应力开裂的问题。日常作业里，叉车推送托盘上下拖车时，很难完全控制对位精度，托盘底部的木方或者金属棱边很容易直接磕到货台边框，装了这类缓冲件之后，接触瞬间的冲击力会先被滚筒表层的弹性层吸收一部分，同时滚筒自身可以顺着货物推送方向转动，把滑动摩擦转化为滚动摩擦，既减少了推送阻力，也避免了货物底部和货台表面的硬刮损伤。从结构设计来看，这款缓冲件采用了多片叠装的弹性滚圈结构，中间穿装固定芯轴，两端通过折弯成型的金属支架做支撑固定，

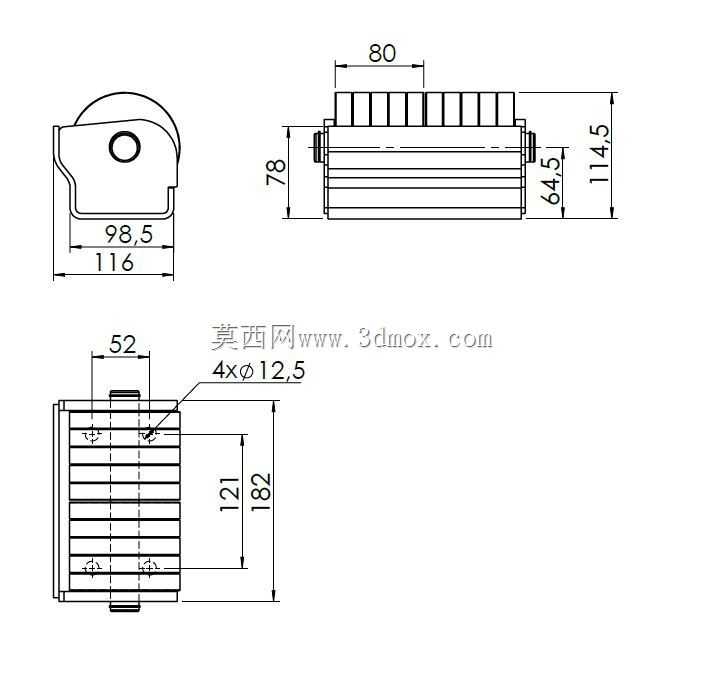

　　支架上预留了沉头安装孔，可以直接用螺栓固定在货台的型钢边框上，不需要额外做复杂的焊接适配，后期维护更换的时候只需要拆出芯轴就能替换磨损的滚圈，不用整体拆解支架，维保效率很高。设计时特意把滚圈的外径做的略高于支架安装面，保证货物接触时首先碰到弹性滚圈，不会直接剐蹭金属支架；芯轴和支架的配合间隙控制在合理范围，既保证滚筒转动顺畅，又不会出现径向窜动产生异响。安装边界上，支架的两个安装孔间距适配常规拖车货台的C型钢、矩形管边框的孔位标准，不需要现场重新打孔攻丝，整体厚度控制在较薄的范围，不会突出货台平面过多，避免影响托盘的正常平移。滚圈采用耐磨弹性材质，长期受挤压、滚动摩擦的工况下不容易出现开裂、掉块的问题，金属支架表面做了防锈处理，能适应户外雨雪、扬尘的作业环境，在港口拖挂车、厂区内部周转拖车、货运卡车的货台边角位置都能适配使用，也可以用在自动化输送线的端部止挡位置，作为缓冲挡件使用，减少输送工件到位时的刚性碰撞。
