传感器安装用卡扣式固定支架结构

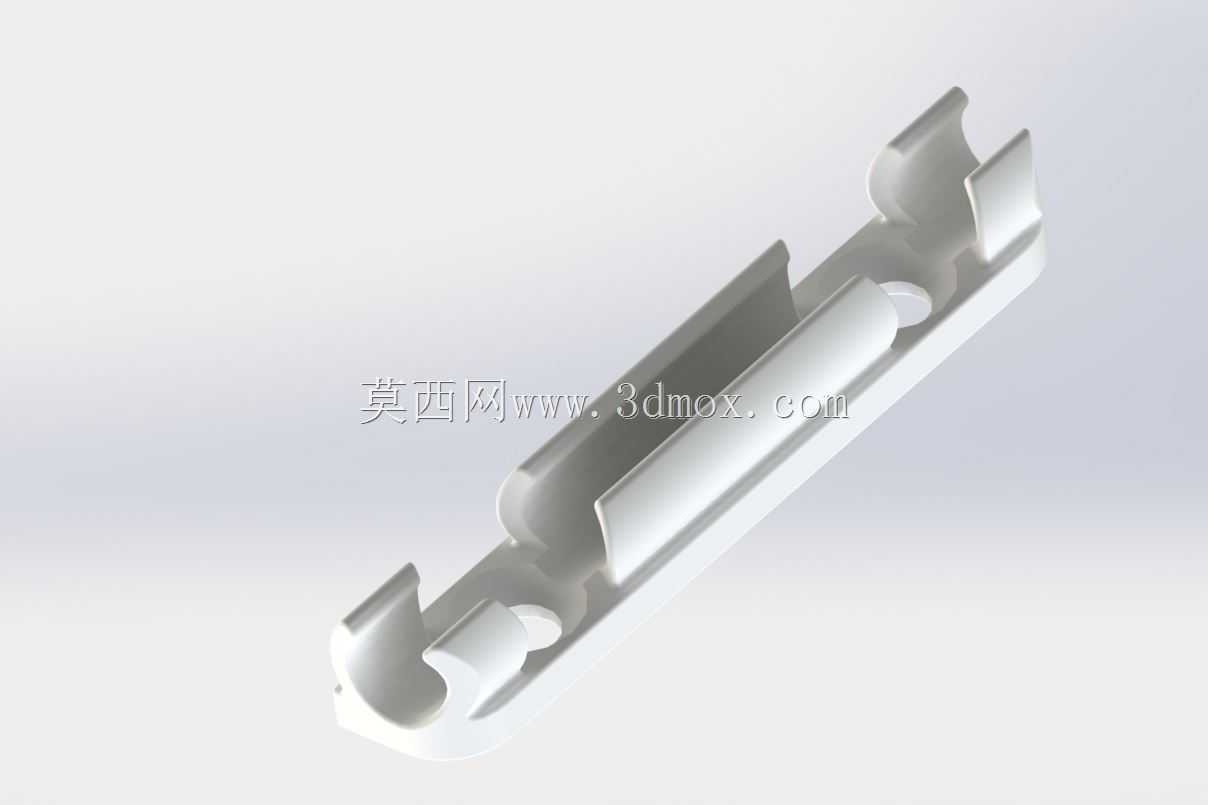

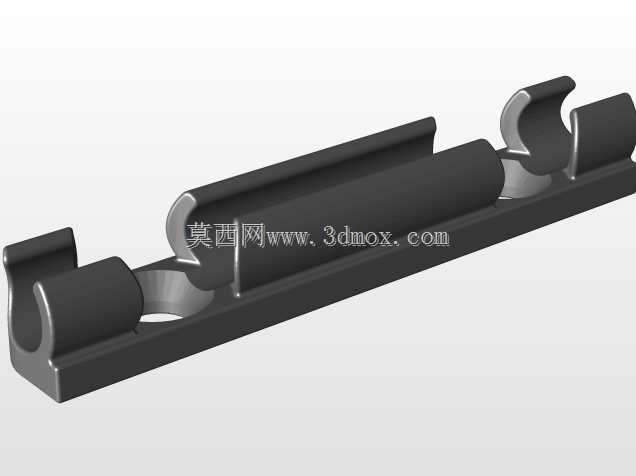

　　这款卡扣式固定支架主要面向小型传感器的安装固定场景，在工业自动化生产线的传感检测工位、设备内部走线与元件固定区域、小型检测装置的传感模块装配环节都能见到这类结构的应用。它的核心作用是替代传统螺丝锁紧的固定方式，减少装配时的拧接工序，同时能在狭小的安装空间内完成传感器的快速卡位固定，降低现场装配的工时消耗。从结构设计来看，整体采用长条式一体成型结构，两端设置对称的弧形卡位爪，卡位爪的内弧面匹配常规圆柱型传感器的外壳曲率，卡入后能依靠结构自身的弹性形变产生抱紧力，避免传感器在设备运行产生的振动环境下出现松脱移位。支架中段设置的分隔挡边，一方面可以对装入的传感器端部形成轴向定位，防止传感器沿长度方向窜动，

　　另一方面也能在多组并排安装时起到元件间隔的作用，避免相邻传感器之间出现干涉。支架底部预留的两个安装孔位，适配常用的M3规格紧固件，可直接固定在设备安装板、型材槽面或者预制的安装基座上，安装孔的沉台设计能让螺丝头部完全埋入支架平面，不会突出表面刮蹭周边的线束或者其他元件。设计时充分考虑了安装边界的限制，整体厚度控制在较薄的区间，不会过多占用设备内部的垂直安装空间，两端卡位爪的开口尺寸经过反复校核，既能保证卡入时的顺畅度，又能提供足够的抱紧摩擦力，不需要额外增加点胶或者绑带辅助固定。在实际选型使用时，需要确认待固定传感器的外径与卡位爪的适配范围，同时核对安装孔的中心距是否匹配现场安装面的预留孔位，

　　这类支架尤其适合需要频繁拆装更换传感器的工位，相比胶粘或者螺丝压紧的固定方式，拆装时不会损伤传感器外壳，也不会在安装面残留胶渍或者螺丝滑牙的隐患。结构的圆角过渡处理也规避了锐边割线的问题，在传感器线束沿支架布置时，不会被结构边缘割破绝缘层，适配工业现场的布线安全要求。
