传感器配套安装固定支架结构

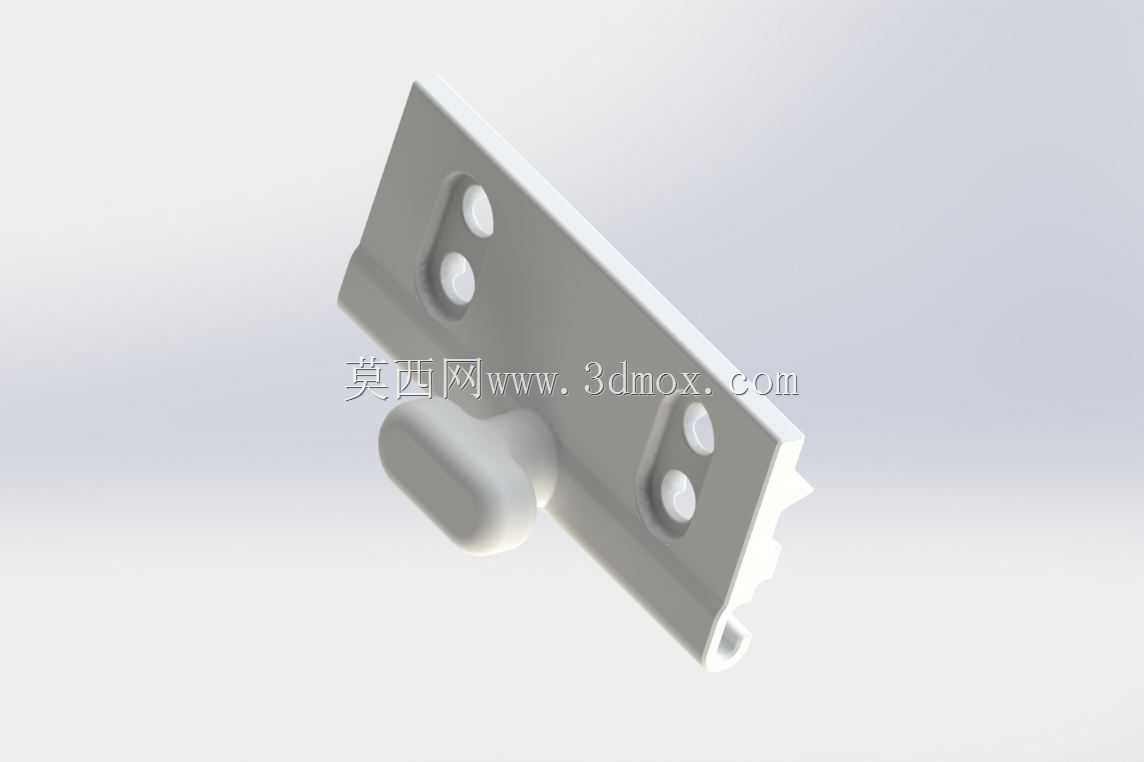

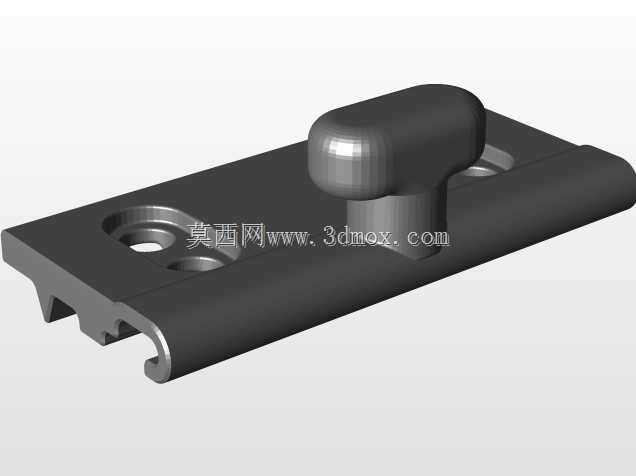

　　这类安装固定件多用于工业传感检测场景，作为接近式、光电类传感器的配套承载结构，常见于自动化生产线的工位检测、设备行程限位、物料到位判断等环节，直接决定传感器的安装稳定性与检测精度，避免设备运行过程中因振动、碰撞导致传感器移位，出现检测误判、信号丢失等问题。从结构设计来看，主体采用平板式承载基底，一侧设置凸起的定位卡合结构，可与传感器本体的卡槽快速嵌合，无需额外设计复杂的抱紧结构，装配时只需将传感器沿卡合方向推入即可完成初步定位，减少现场安装的调整时间。基底上开设的两组沉头安装孔，孔位间距经过适配性设计，可兼容市面主流的M3、M4规格安装螺丝，沉头结构能够保证螺丝安装后端面与支架表面齐平，不会突出干涉传感器的安装平面，

　　同时两组孔位的对称布局，可支持支架正装、反装两种安装方式，适配不同的设备安装面朝向。支架侧边的圆弧凸起结构，一方面作为传感器安装时的限位挡边，控制传感器的插入深度，保证检测端面与被测物体的距离处于传感器的额定检测区间内，另一方面该凸起结构可在传感器受到侧向碰撞时承接冲击力，避免外力直接作用于传感器的敏感检测端，降低传感器的损坏概率。从安装边界来看，支架整体厚度控制在4mm左右，安装孔中心距侧边的距离为6mm，可适配厚度2mm至8mm的设备安装板，安装时螺丝穿过支架沉头孔与设备安装板的通孔后，用螺母锁紧即可，无需在安装板上加工复杂的定位槽，降低配套安装面的加工要求。设计时特意将支架的棱边做了小圆角处理，

　　避免安装调试过程中锐边划伤操作人员，同时减少应力集中，提升支架的抗疲劳强度，在设备长期运行产生持续振动的工况下，不会出现安装孔开裂、支架断裂的问题。这类支架的材质通常选用ABS工程塑料或者压铸铝合金，塑料版本多用于对重量敏感、无强腐蚀的普通工业场景，铝合金版本则可应用在有一定温度要求、振动强度更高的重型设备上，两种材质的安装尺寸完全一致，可根据实际工况直接互换，无需重新调整安装孔位。在实际选型应用中，需要先确认配套传感器的卡合槽尺寸与支架凸起卡合结构的匹配度，同时核对安装面的空间是否足够容纳支架整体轮廓，避免安装后与周边的运动部件产生干涉，尤其是在有滑台、气缸往复运动的工位，要预留足够的安全间隙，保证运动部件运行时不会剐蹭到支架或者传感器本体。
