门窗竖梃连接结构三维设计

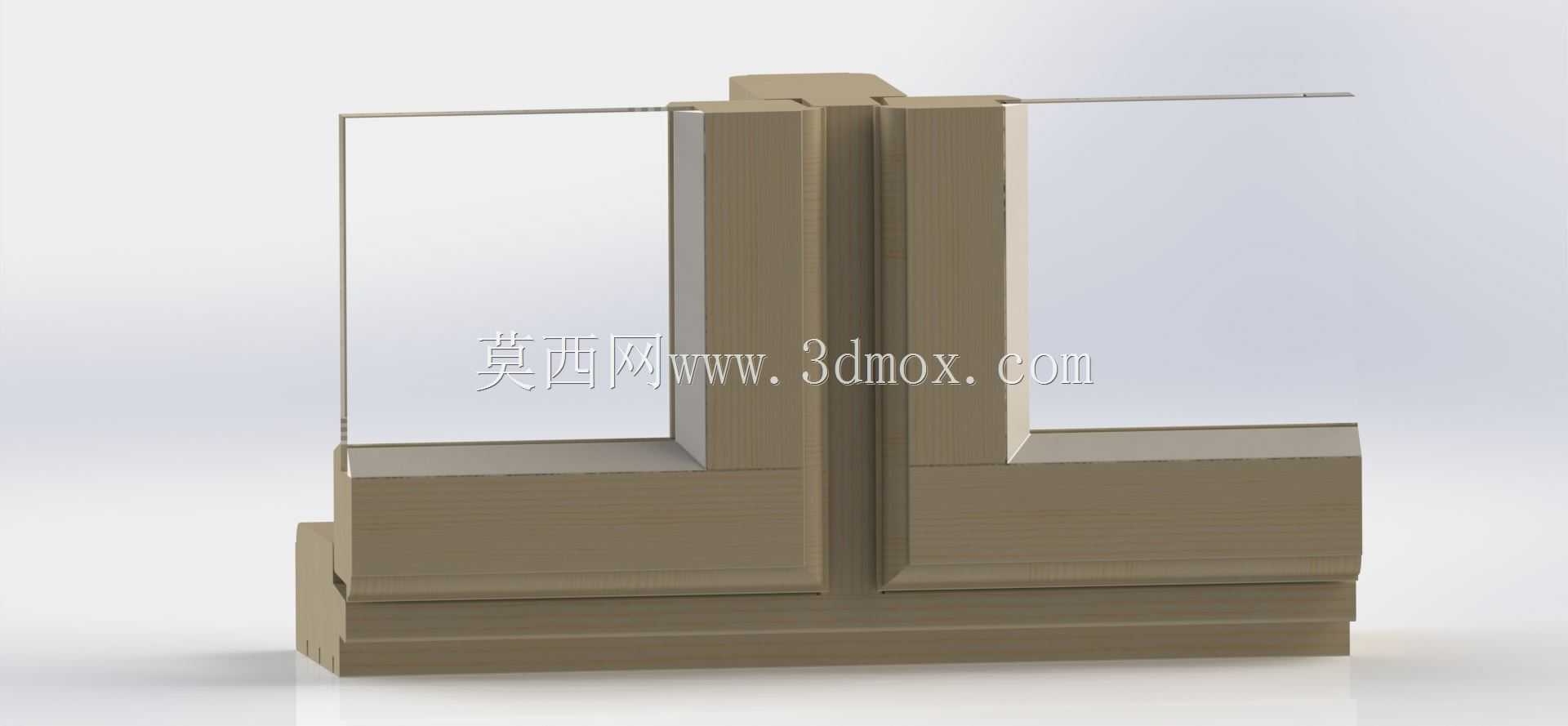

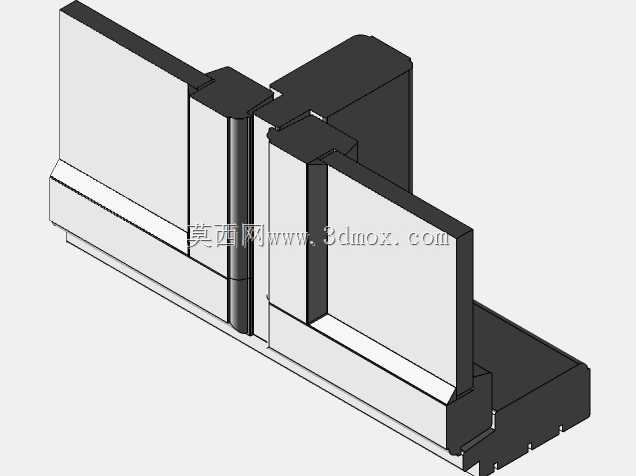

　　在民用建筑外窗、商业幕墙隔断的结构设计中，竖梃作为框体纵向受力的核心构件，承担着分隔玻璃单元、传递风荷载、衔接横向框料的关键作用，这套竖梃连接结构的三维建模，完全围绕实际安装场景的受力需求与装配逻辑展开。从结构功能来看，该构件采用对称式双腔体型材拼接构型，中部凸起的定位筋可直接卡入相邻横向框料的预设卡槽，无需额外定制转接角码即可完成横竖框的90度拼接，装配时仅需在型材腔体内部打入固定销钉即可完成锁固，相比传统注胶拼接的工艺，现场安装效率可提升40%以上，同时避免了注胶不均导致的框体错位、密封失效问题。设计过程中充分考虑了玻璃装配的边界需求，型材两侧预留的玻璃嵌槽深度统一为12mm，可适配5mm至8mm厚度的钢化玻璃、中空玻璃单元，

　　嵌槽内侧预设的胶条卡位可直接卡入三元乙丙密封胶条，装配后胶条压缩量控制在30%左右，既能够保证玻璃与框体之间的密封性能，避免雨水渗入、风压漏声的问题，又不会因为压缩量过大导致玻璃受挤压产生自爆风险。从安装边界来看，该竖梃构件的底部采用阶梯式承托结构，与下框料装配时可形成15mm的搭接量，能够有效承担上部玻璃与框体的竖向荷载，避免长期使用后竖梃出现下坠变形；构件顶部预留的2mm伸缩间隙，可适配铝合金、塑钢型材在-20℃至60℃环境下的热胀冷缩变形量，杜绝温差导致的框体起拱、拼接缝开裂问题。建模时对型材的壁厚做了差异化设计，受力主腔体壁厚设置为2.0mm，满足抗风压等级6级的强度要求，非受力的装饰边壁厚设置为1.4mm，

　　在保证结构强度的前提下尽可能控制构件重量，降低材料成本与安装荷载。针对现场安装可能出现的拼接误差，构件的拼接端面预留了0.5mm的调整余量，安装工人可根据现场实际的框体平整度微调竖梃位置，无需对型材进行二次切割打磨，大幅降低了现场施工的难度与废品率。这套结构可广泛应用于住宅推拉窗、写字楼固定隔断、商业店面玻璃幕墙的竖梃选型，建模时还原了所有装配卡位、连接孔位的细节，可直接用于工程出图、装配模拟、型材开模的参考，能够帮助结构设计人员快速完成框体系统的方案搭建，减少重复建模的工作量。
