铜质木钳夹持工具三维结构设计

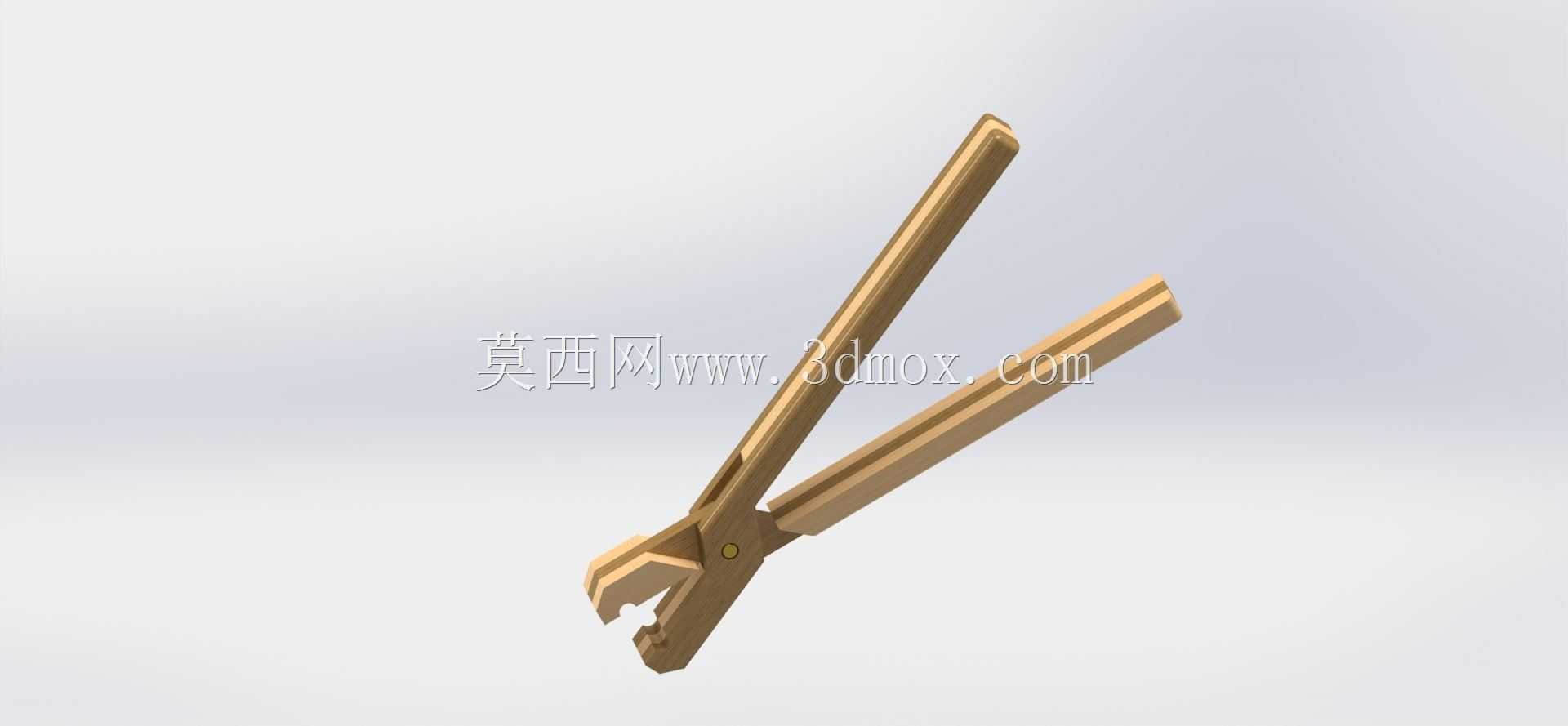

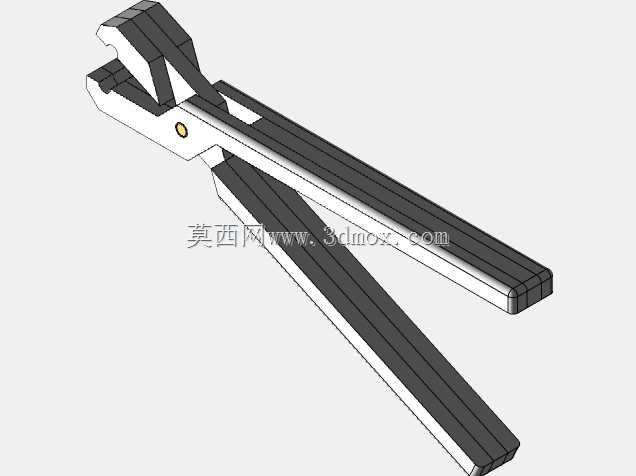

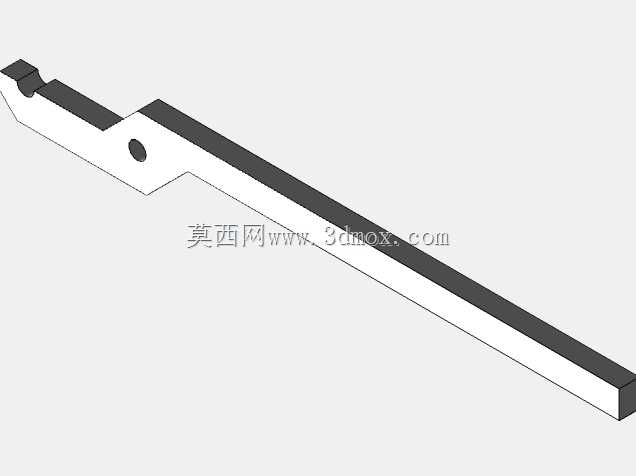

　　这款木钳的三维结构设计，核心围绕木工夹持作业的实际工况展开，在传统木钳的功能基础上做了结构细节的优化，适配多种木工场景的夹持需求。从实际应用来看，这类木钳常被用于木工坊的木料临时固定、榫卯加工时的工件夹持、小型木构件粘接时的施压定位，也可在手工皮具、软金属薄片加工场景中作为辅助夹持工具，避免硬质钢钳夹伤工件表面。设计阶段首先考虑的是夹持力的传导路径，整钳采用长杠杆臂结构，两个钳臂通过中部的销轴铰接，握持端到铰接点的力臂长度是钳口端到铰接点长度的三倍以上，使用者施加较小的握力就能在钳口处获得足够的夹持力，长时间操作也不易产生手部疲劳。钳口部分做了阶梯式齿形设计，靠近铰接点的位置齿形较深、咬合力强，适合夹持硬度稍高的硬木方料，

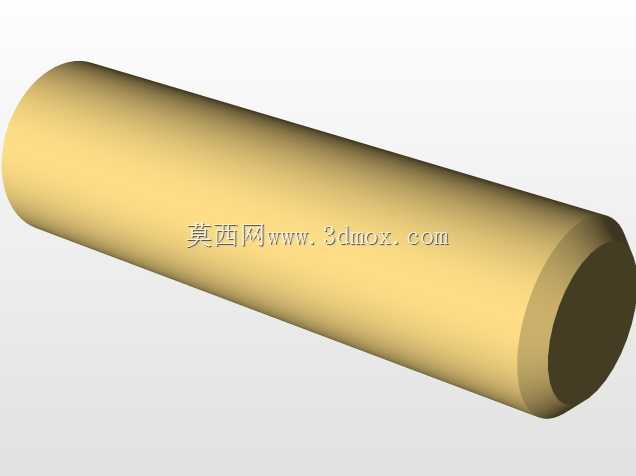

　　钳口前端齿形平缓、接触面积更大，适合夹持薄木片或者已经完成表面处理的木构件，减少夹痕的产生。钳身整体采用一体化铣削成型的结构思路，没有多余的拼接部件，避免长期使用后出现连接松动的问题，铰接处的销轴做了限位台阶设计，既保证两个钳臂可以灵活开合，又不会在受力时出现轴向窜动，保障夹持精度。外形尺寸上，整钳闭合状态下总长度控制在200mm左右，最大开合角度可达45度，最大夹持厚度为35mm，这个尺寸边界既可以满足大多数小型木工加工的夹持需求，又不会因为体积过大影响狭小操作空间内的使用，握持端的截面做了圆弧过渡处理，贴合手掌握持的自然弧度，没有尖锐棱角，操作时的握持舒适度更高。设计过程中还考虑了不同使用场景的适配性，钳身外侧做了平面处理，

　　需要时可以将木钳平放在工作台面上，配合C型夹将其临时固定为台钳使用，拓展了工具的使用场景。钳口的咬合面做了对称度公差控制，闭合时两个钳口的齿形完全对齐，不会出现偏磨或者夹持时工件打滑的问题，铰接孔的位置精度控制在0.02mm以内，保证钳臂开合时没有卡顿，长期使用后的磨损量也能控制在合理范围内。整体结构没有复杂的异形曲面，加工工艺性好，既可以采用铜材铣削加工制作高端手工工具，也可以采用碳钢冲压、铸造成型实现批量生产，不同材质的选型可以覆盖不同价位段的使用需求，结构本身的通用性较强。
