多页片可拆卸长排合页结构设计

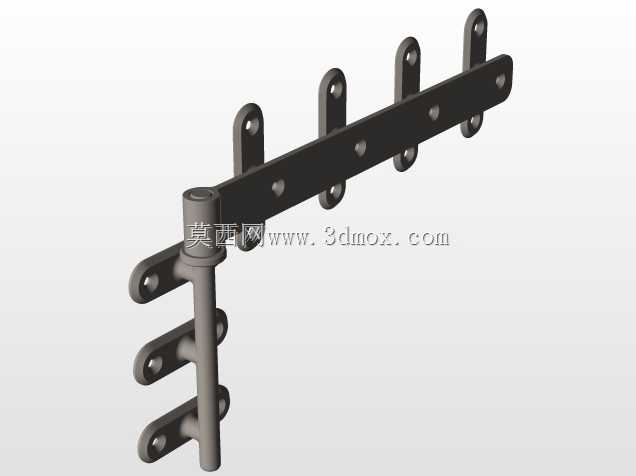

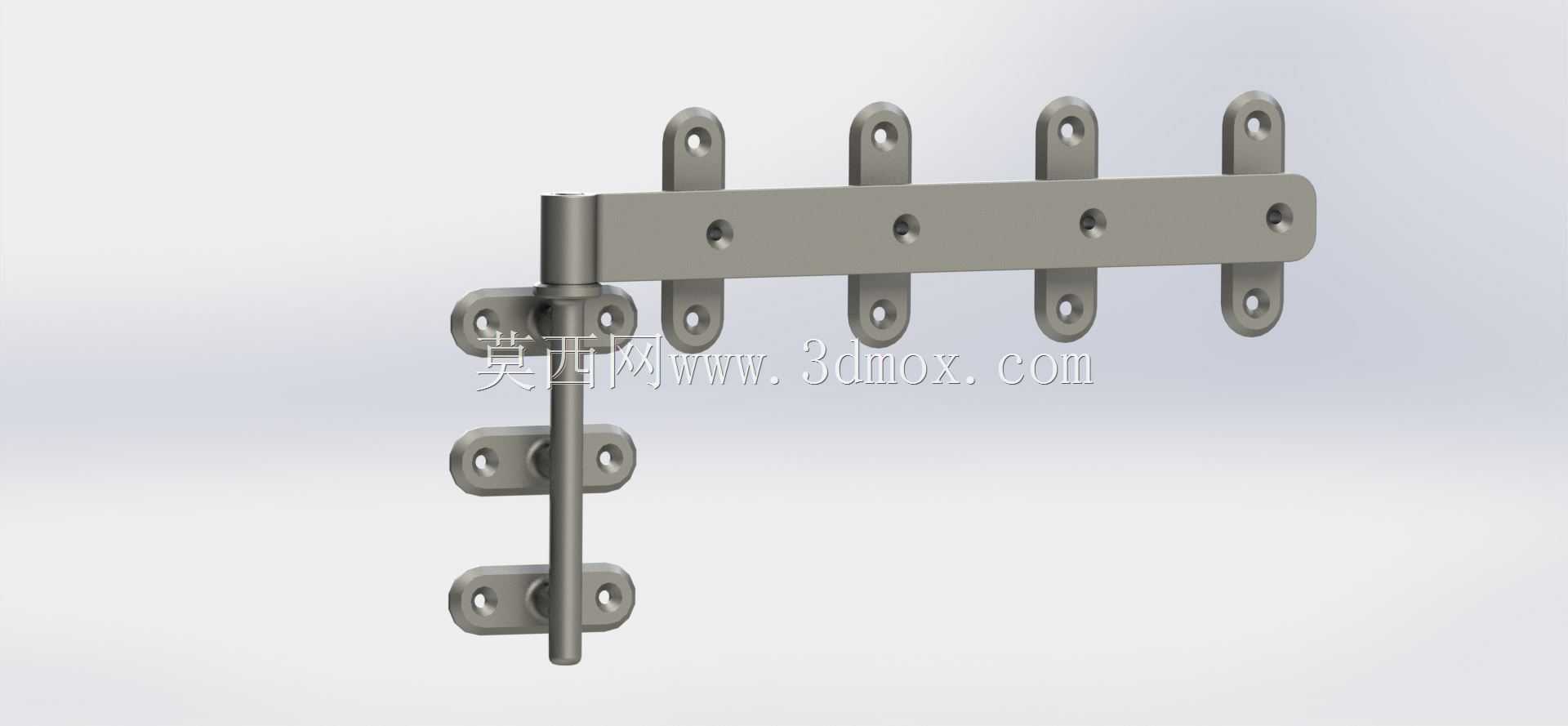

　　这款长排多页片铰链，最初是针对窄边加长型柜体门扇、工业设备侧开检修门的安装需求做的结构优化，日常选型里普通短铰链在长尺寸门扇上容易出现受力不均、门扇下垂翘边的问题，这款结构刚好能覆盖这类安装痛点。从实际应用场景来看，它既可以用在电气柜的长侧边检修门、实验室设备的平开防护门，也能适配木质或金属材质的加长型储物柜门，甚至一些需要大跨度转动连接的工装挡板、设备防护围挡也能使用，相比普通两页片合页，它的多固定页片设计能把门扇的重量均匀分散到整条安装基材上，避免单点受力导致的基材开裂、连接螺丝滑牙问题。设计思路上，这款铰链采用了可拆卸的销轴结构，销轴贯穿整个合页的转动筒身，安装时可以先把两侧页片分别固定在门框和门扇上，再穿入销轴完成组装，

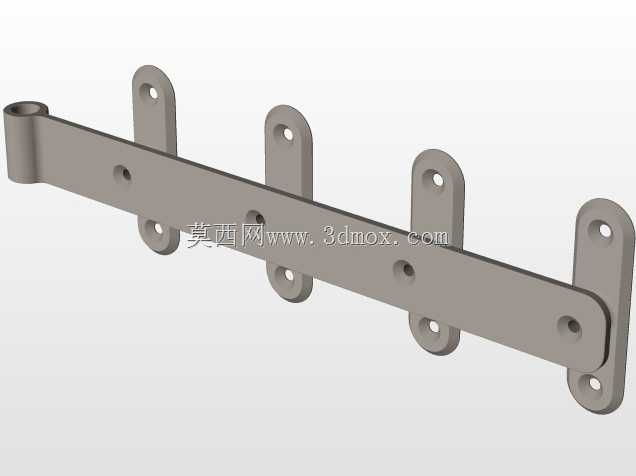

　　后期维护拆卸门扇时不需要拧下全部固定螺丝，只需要抽出销轴就能分离门扇，大幅降低后期设备维护的拆装工作量。页片部分做了等距排布的安装孔，每片固定页上都设置了两个沉头安装孔，安装后螺丝头可以完全沉入页片平面，不会突出表面刮蹭门扇或周边构件，长条形的主连接页上额外设置了定位孔，安装时可以先通过定位孔做临时固定，调整页片直线度后再锁紧全部螺丝，避免长页片安装时出现歪斜导致转动卡滞。从安装边界来看，这款铰链的转动间隙控制在0.15mm以内，转动时没有明显旷量，页片厚度适配1.5-3mm厚度的金属门板或20-40mm厚度的木质门板，安装时需要在门框侧预留出对应页片宽度的安装平面，销轴的下端做了收边处理，不会因为长期转动出现销轴向下滑脱的问题，

　　转动角度可以达到180度，门扇完全打开时不会和门框侧边产生干涉。实际选型使用时，需要根据门扇的总重量匹配对应数量的安装螺丝，单组合页的承重可以覆盖单扇15kg以内的长尺寸门扇，如果门扇重量更大，可以沿门扇长度方向并排加装2-3组该款铰链，进一步分散承重。页片的边缘都做了圆角钝化处理，安装和使用过程中不会划伤操作人员，转动筒身的同轴度经过公差匹配，长期开合使用也不会出现转动卡顿、异响的问题，相比市面上普通的焊接排铰，这款冲压成型的页片平整度更好，安装时不需要额外打磨调整页片平面，能大幅缩短现场安装的调整时间。
