建筑门窗配套传感组件结构设计

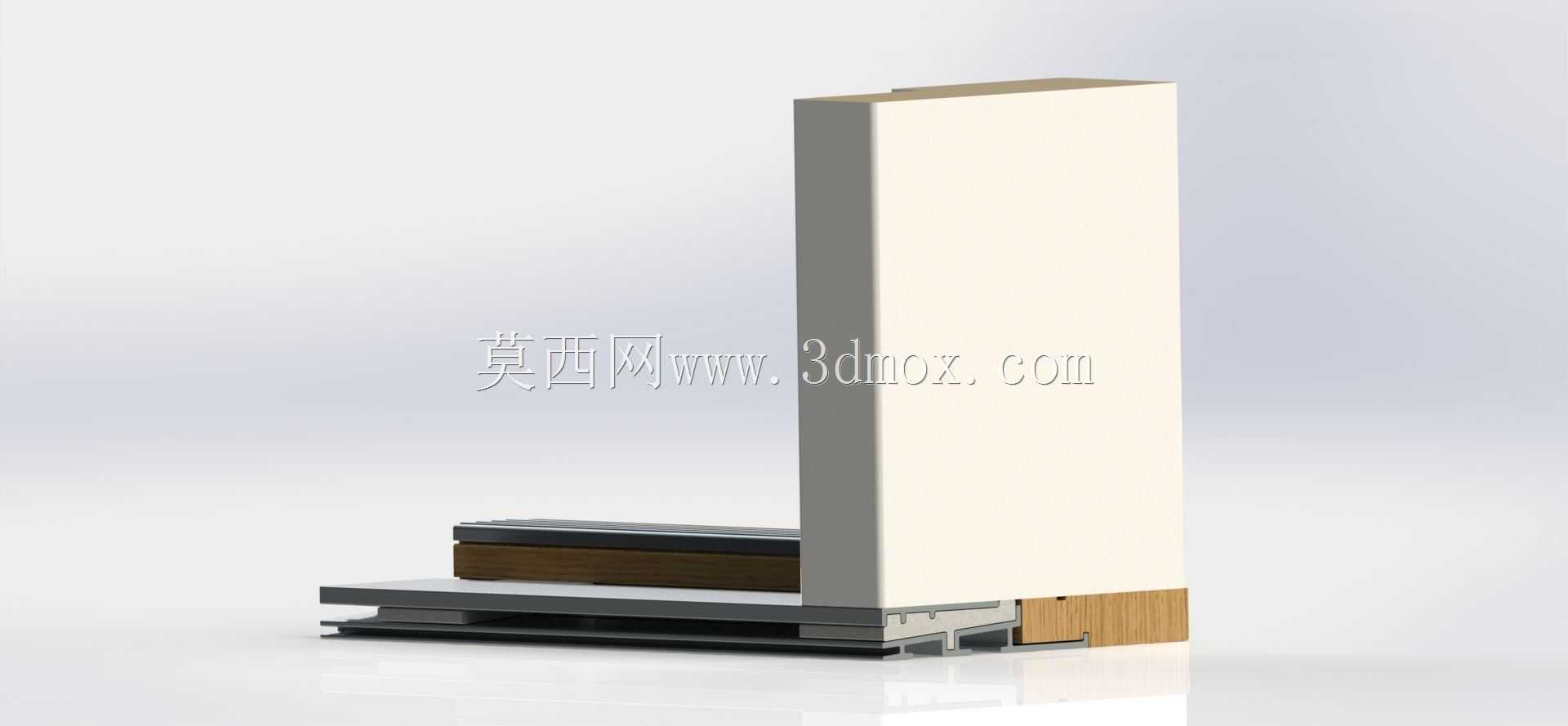

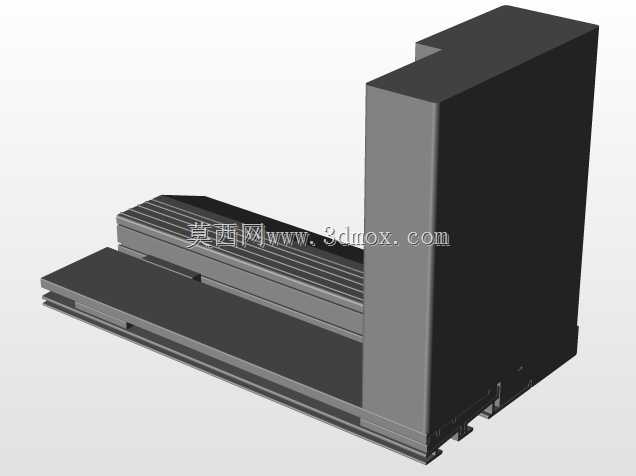

　　该结构件主要适配民用及商用建筑外窗、幕墙系统的状态感知安装需求，在实际工程场景中，多嵌入窗框与窗扇的搭接型材腔体内，用于实时采集窗扇开合状态、密封压紧程度等参数，为建筑智能通风、安防报警、风雨联动关窗等系统提供基础硬件支撑。从结构设计逻辑来看，整体采用分层叠装的布局思路，底部适配段完全贴合常规断桥铝型材的安装卡槽尺寸，预留的卡接凸台可直接卡入型材预设的C型槽内，无需额外打孔破坏型材的腔体密封结构，安装时仅需将组件沿型材槽道滑入预设位置，通过侧边的木质压紧块即可完成轴向定位，避免长期使用过程中受窗扇振动出现移位。组件主体的立式段采用薄型化设计，整体厚度控制在与窗框型材可视面齐平的范围内，不会额外突出窗扇表面影响门窗的整体外观效果，

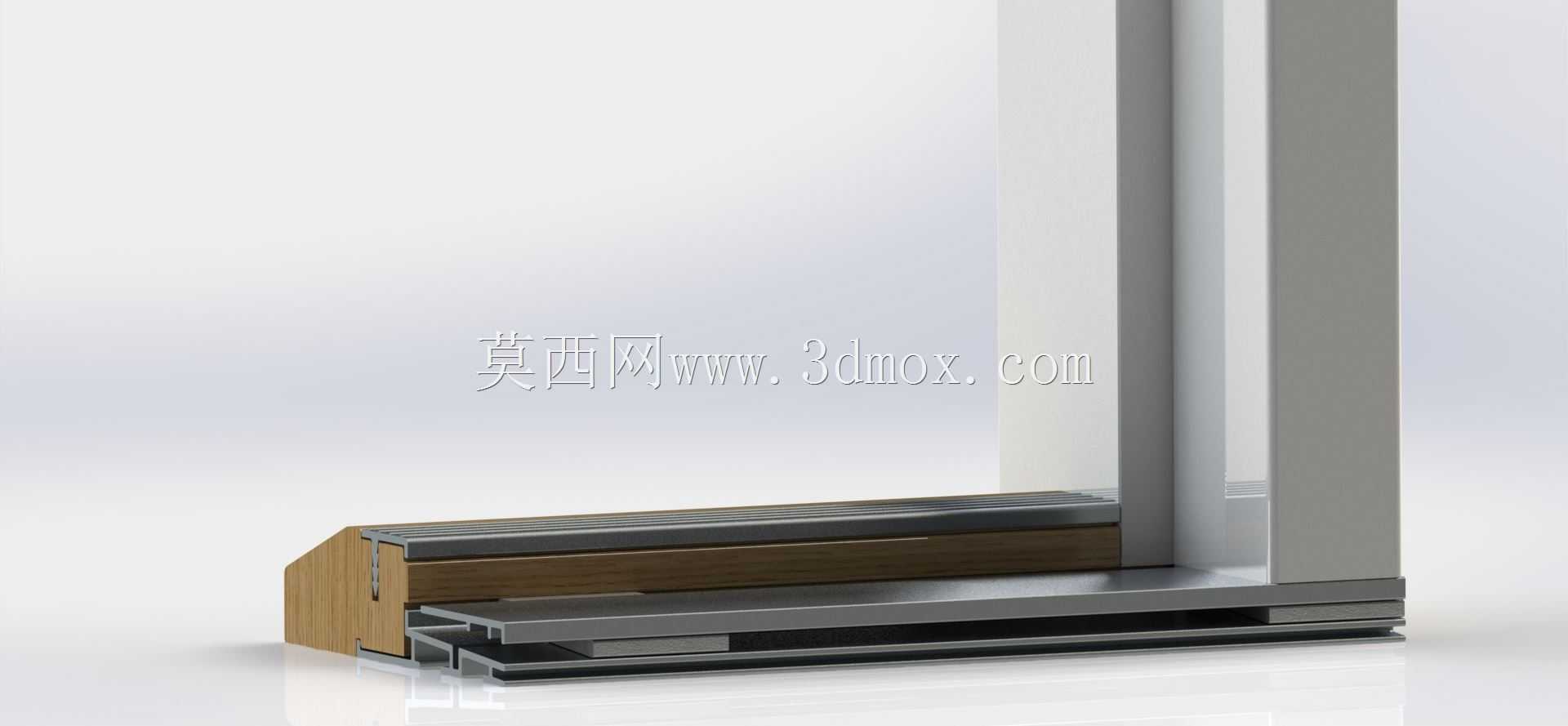

　　立式段与底部适配段之间采用直角过渡结构，可完全贴合窗扇关闭时的框扇搭接缝隙，不会干扰窗扇的正常开合行程，同时能保证传感触发端与窗扇磁吸触发件的对位精度，避免出现感应盲区。在密封适配设计上，底部叠层结构预留了密封胶条的安装让位空间，组件装入型材后不会挤压原有密封胶条的形变空间，可保证门窗关闭时胶条的压缩量维持在合理区间，不会因为加装传感组件导致框扇密封性能下降。从安装边界来看，组件整体的外轮廓尺寸完全匹配常规65系列、70系列断桥铝窗的型材腔体尺寸，安装时不需要对原有型材进行裁切改造，可直接适配现有标准化门窗的装配流程，在老旧门窗智能化改造场景中，也可直接在原有窗框的对应位置加装，不需要拆卸整窗结构，大幅降低现场施工的复杂度。

　　结构设计过程中充分考虑了长期使用的可靠性，所有外露的结构棱边均做了圆角钝化处理，避免安装过程中划伤施工人员，同时也不会磨损门窗的密封胶条与表面涂层，组件的分层结构均采用等强度设计，在满足安装定位强度的前提下尽可能缩减整体重量，避免长期使用后对型材造成额外的载荷负担。
