伸缩式内门导向滑轨组件结构设计

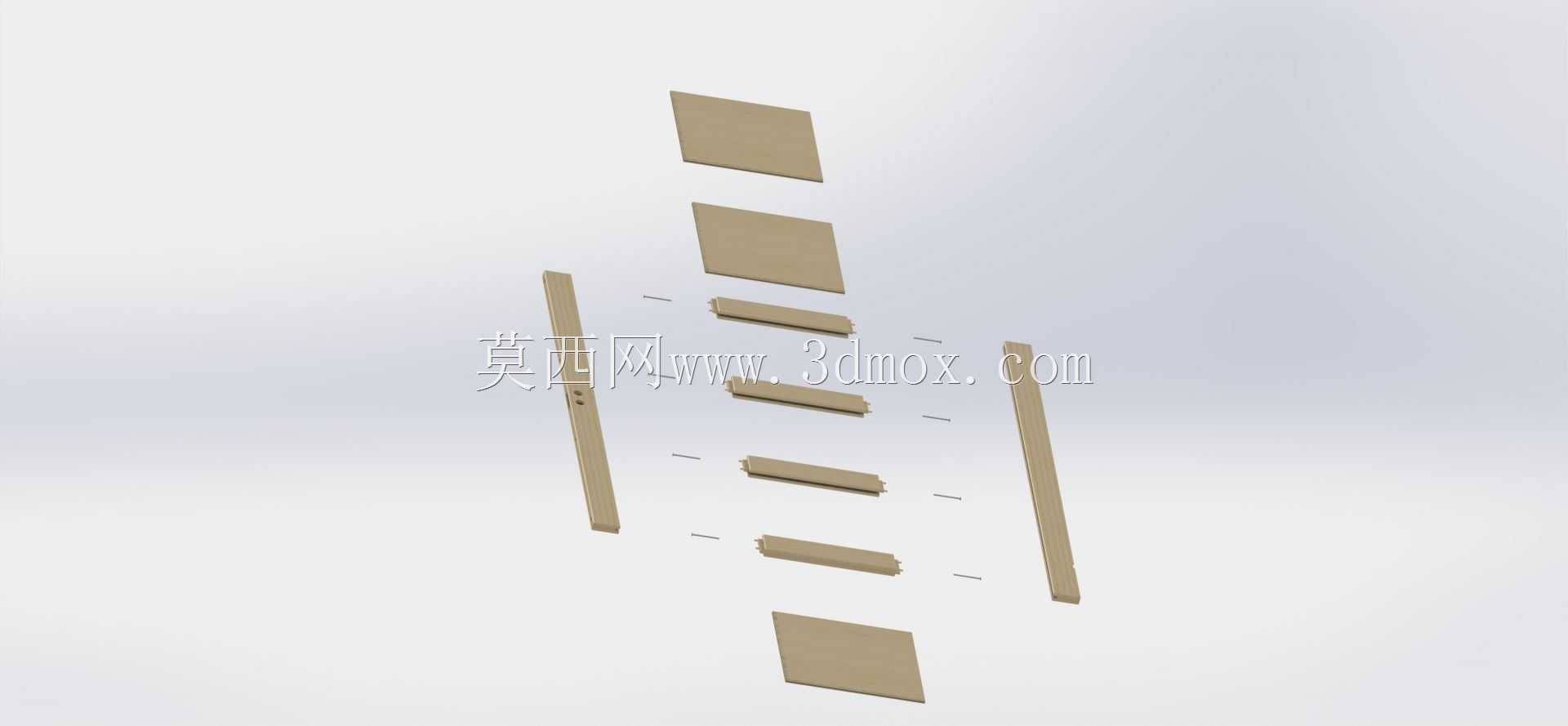

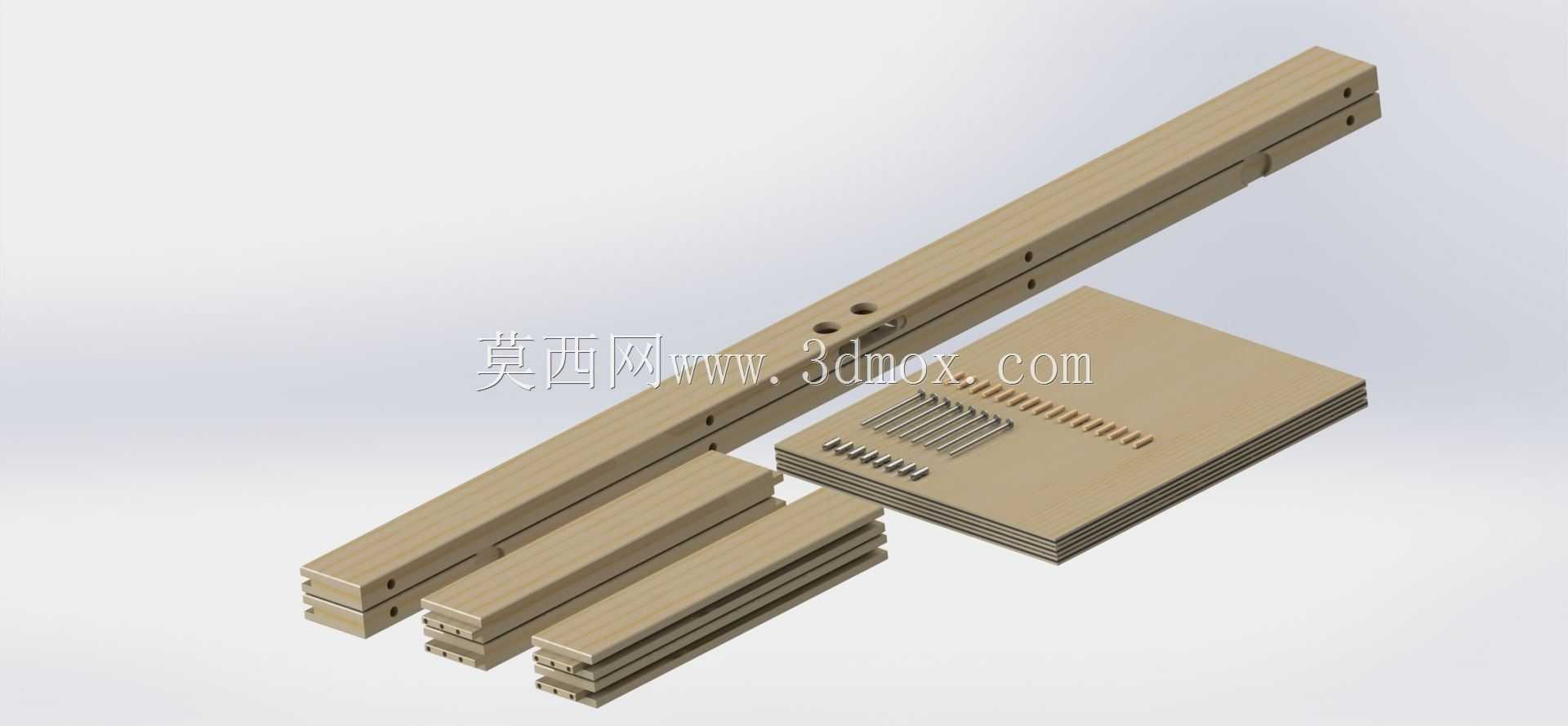

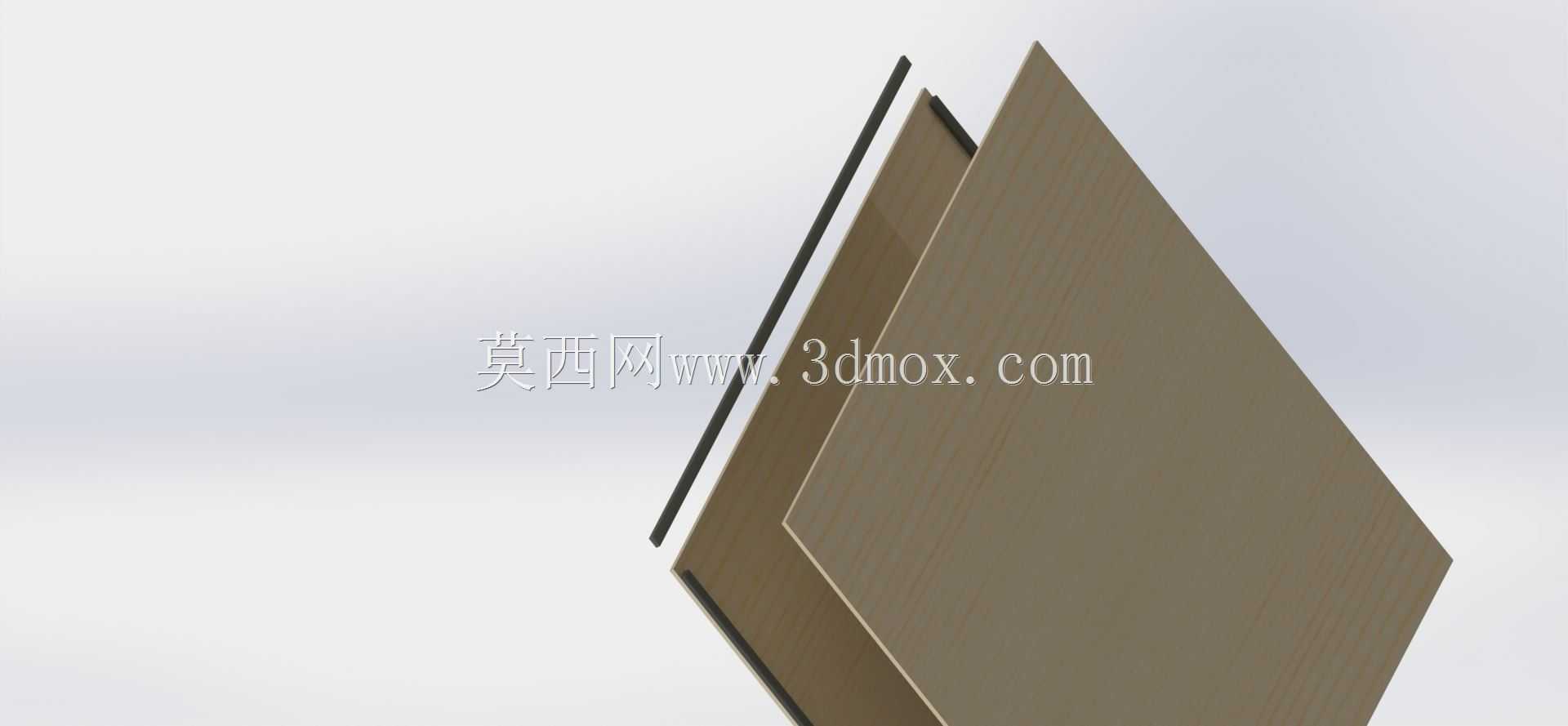

　　这套伸缩式内门导向组件，主要面向机柜、检测设备舱、精密仪器内置防护门的滑动导向场景，在工业传感检测设备、小型电控柜、实验室分析仪器的内置隔舱门上应用十分广泛，核心作用是实现内门的多段伸缩开合，在有限的舱体内部空间里，最大化门体的开启行程，同时保证门体滑动过程的平顺性与支撑刚性。从结构设计逻辑来看，组件采用多段层叠式伸缩结构，单根滑轨由多段截面尺寸逐级递减的滑动条嵌套组成，每段滑动条之间预留均匀的滑动配合间隙，配合面做了等宽的平直加工，避免滑动过程中出现卡滞、偏摆的问题。配套的门体安装板采用多层叠压的板式结构，板面上预留了阵列排布的安装定位槽与固定孔位，既可以通过销钉快速定位门体安装位置，也能适配不同厚度的内置门板安装需求，

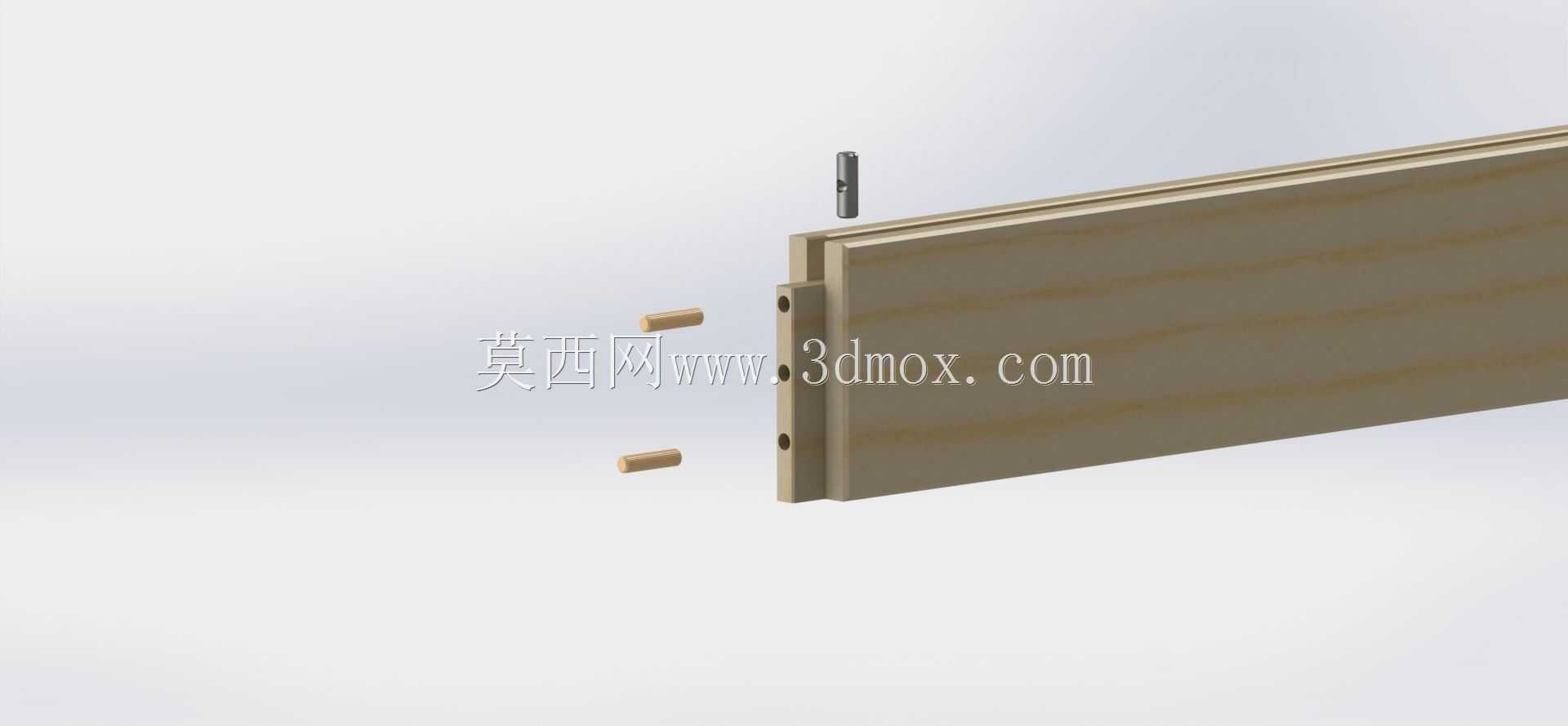

　　安装板与最内侧滑轨段的连接位置做了沉孔设计，固定螺丝安装后不会突出板面，避免门体开合过程中与舱体内壁发生剐蹭。从安装边界来看，单组滑轨收拢后的整体长度适配常规300-500mm深度的设备舱，完全伸展后行程可达到收拢长度的2.8倍左右，滑轨截面宽度控制在较窄的尺寸范围内，安装时仅需要在舱体内壁预留10mm左右的侧边安装空间，不会占用舱体内部过多的有效容积，对于内部空间紧凑的传感检测设备来说，这种窄截面设计能大幅提升舱内空间利用率。滑动配合面的设计上，没有采用额外的滚珠或滚轮结构，直接通过型材本身的高精度加工面实现滑动配合，这种设计一方面降低了组件的整体装配复杂度，另一方面在洁净度要求较高的仪器舱内使用时，

　　不会因为滚动部件的磨损产生多余的碎屑，适配传感检测设备对内部洁净度的要求。每段滑轨的首尾位置都设计了限位止口，当滑轨伸展到最大行程时，相邻两段的止口会互相卡合，避免滑轨过度伸展出现脱轨的问题，收拢时止口也能起到定位作用，保证多段滑轨收拢后齐平，不会出现段差影响门体的闭合密封性。安装板上的阵列槽位除了固定门板之外，还可以根据实际使用需求加装缓冲阻尼片，在门体开合到终端位置时起到缓冲作用，避免刚性碰撞产生的振动影响舱内传感器的检测精度，对于高精度检测类设备来说，这种可拓展的结构设计能适配不同场景的减振需求。整套组件的结构没有多余的复杂零件，所有部件都采用等截面设计思路，加工时可以通过型材挤出后做定长切断与孔位加工，生产加工的工艺性较好，批量生产时的成本控制优势明显，同时装配过程不需要复杂的工装，仅需要按照嵌套顺序将各段滑轨组装后固定安装板即可，后期维护时如果某一段滑轨出现磨损，也可以单独拆卸更换，不需要整体替换整套组件，降低了设备的后期维护成本。
