木质框架式Prusa结构3D打印支撑机架

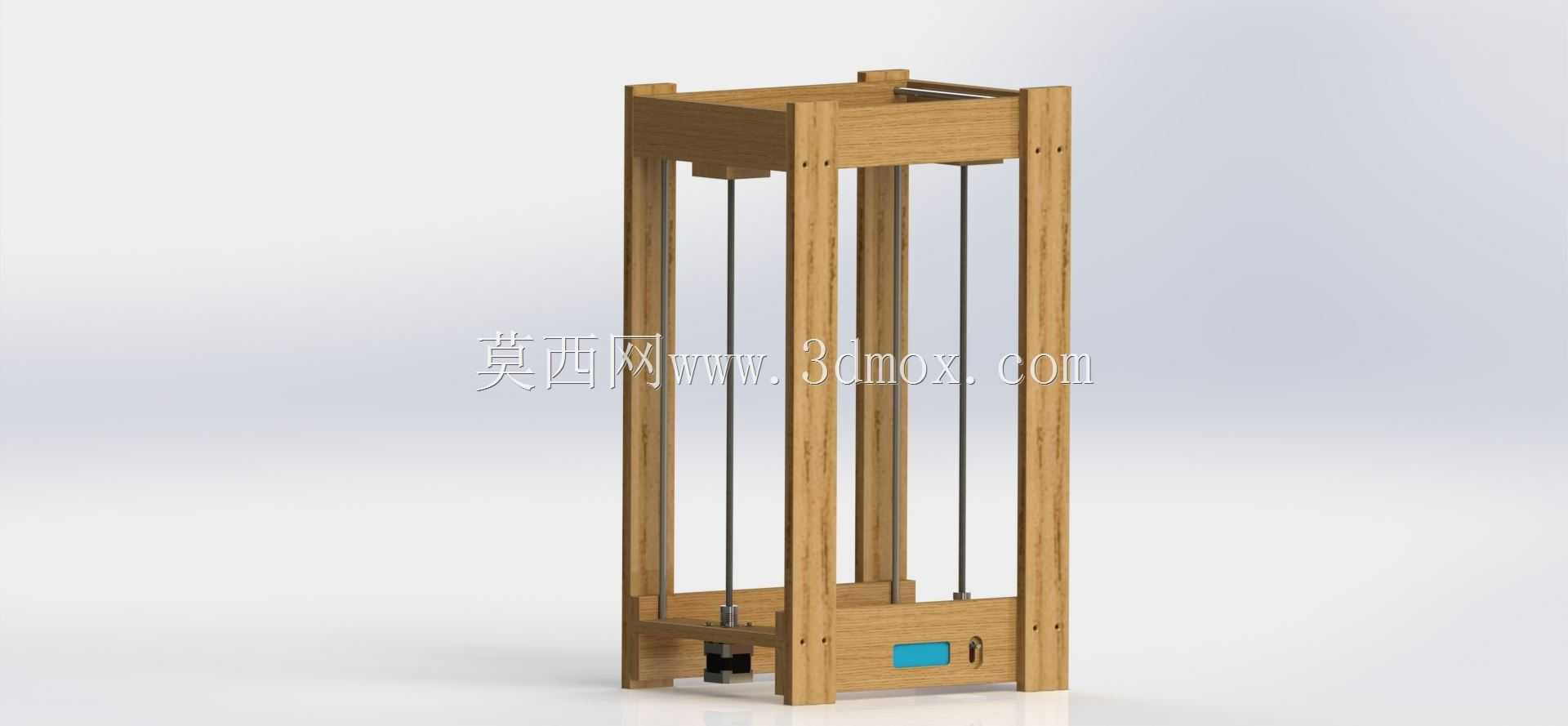

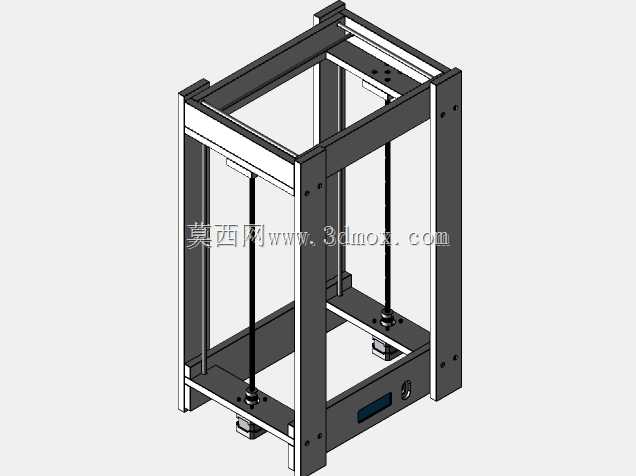

　　这款立式木质支撑机架，是面向桌面级熔融沉积成型3D打印设备开发的主体承载结构，适配Prusa系经典龙门运动布局的DIY组装类打印设备，在个人创客工坊、校园创新实验室、小型定制加工工作室这类场景中，这类木质机架凭借加工门槛低、自重适中、减震表现优于普通薄壁铝型材机架的特点，成为入门级自制3D打印设备的主流承载方案选择。从实际使用的功能逻辑来看，机架作为整台打印设备的安装基准，需要同时承担X/Y/Z三轴运动组件的固定、打印平台的承重、传动部件的定位基准作用，这款框架采用四根竖向实木方料作为主承重立柱，上下两端分别设置框型连接端板，通过榫接加紧固件的组合方式形成封闭的框型受力结构，相比拼接式的型材机架，整体的抗扭刚性更有保障，

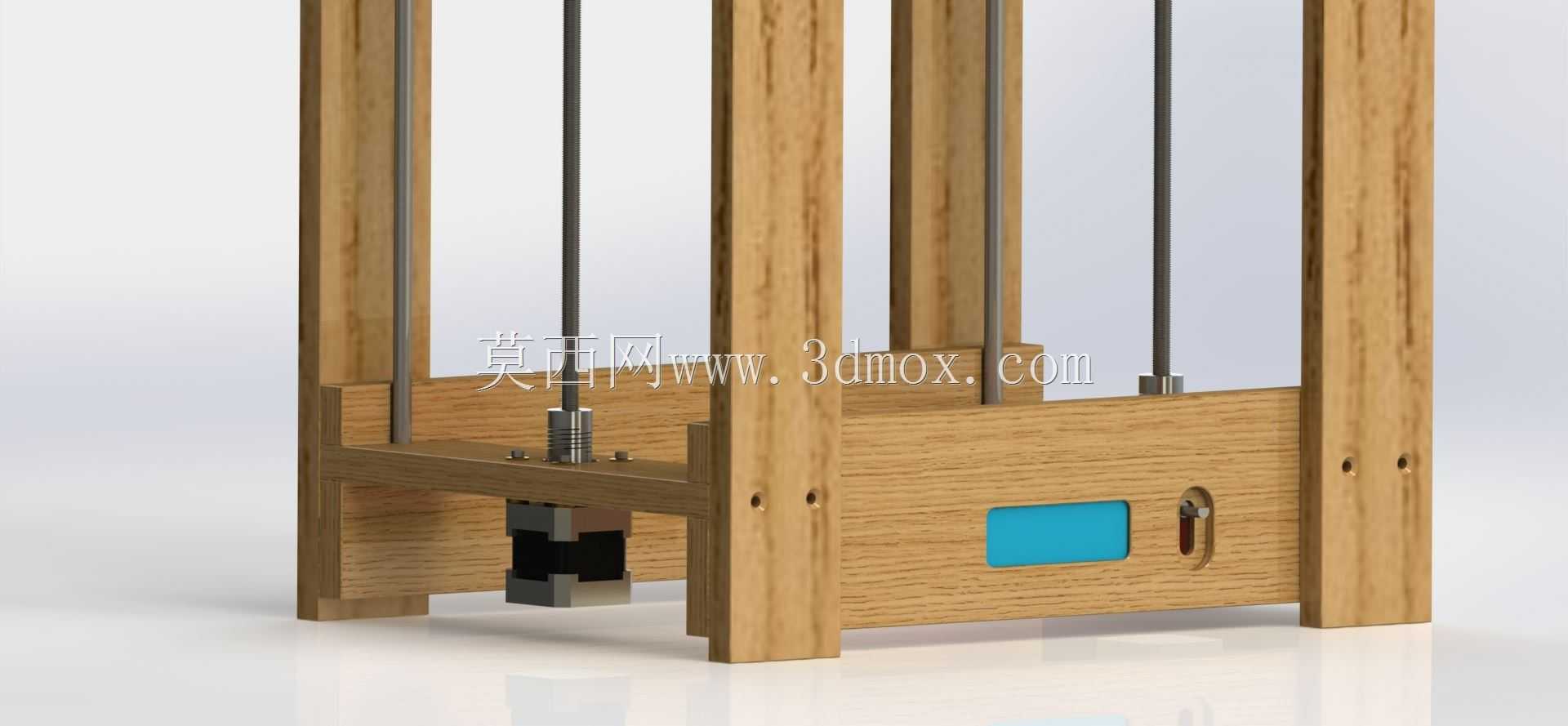

　　能有效降低高速打印运动过程中产生的结构共振，减少打印件表面出现的振纹缺陷。设计过程中充分考虑了木质材料的加工特性，所有连接点位都预留了标准的紧固件安装孔位，竖向立柱内侧预留了光轴导轨的安装槽位，可直接适配直径8mm的标准直线光轴作为Z向运动导向部件，下端框板预留了挤出机、步进电机、传动同步轮的安装定位面，不需要额外做复杂的二次加工即可完成核心运动部件的装配。从安装边界尺寸来看，这款机架的整体占用空间控制在桌面设备的合理范围内，竖向高度预留了足够的Z轴成型行程空间，可适配200mm以上的Z向打印高度需求，框架内部的横向净空尺寸完全覆盖常规220*220mm规格的热床打印平台安装需求，框架外侧预留的走线槽位可规整布置电机线、热敏线、

　　加热线，避免运动过程中出现线缆干涉的问题。不同于金属材质机架需要专业切割、攻丝设备才能完成加工，这款木质机架的所有结构件都可通过普通的木工切割设备完成加工，材料获取成本低，组装过程不需要复杂的专用工装，对于创客自主搭建打印设备来说，可大幅降低前期的制作门槛，同时木质材料本身的阻尼特性，能吸收一部分步进电机高速运动产生的震动，实际打印过程中的运行噪音比同规格铝型材机架低3-5分贝，适合在室内办公、教学场景下使用。框架的上下连接端板做了加厚处理，上端板可用来安装Z轴电机与同步带张紧结构，下端板预留了电源、控制主板的安装位，整机组装完成后所有电气部件都可集成在框架内部，整体外观更规整，也能避免日常使用中磕碰损坏电气元件。
