户外立式烟蒂收纳装置结构设计

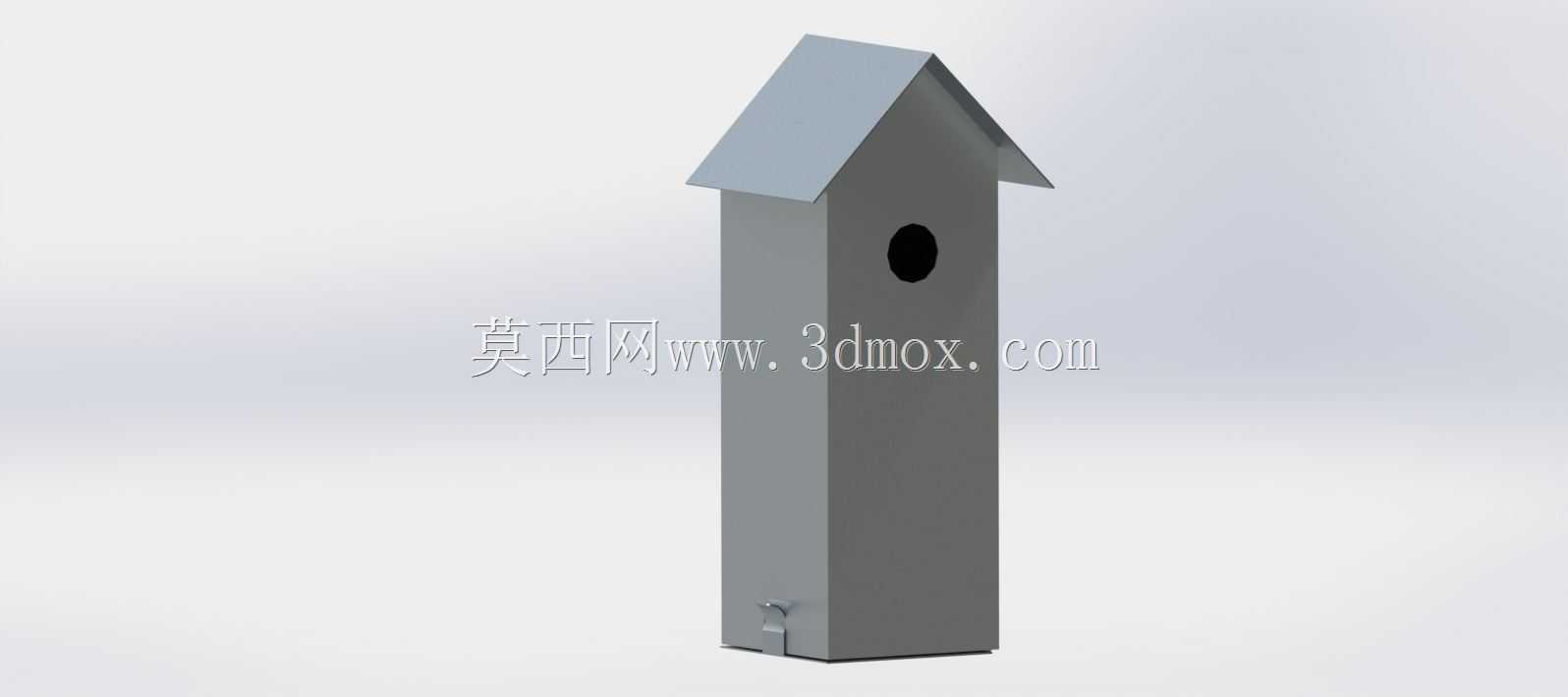

　　这款户外立式烟蒂收纳装置，主要面向商业街区、园区步道、公交站点、景区休憩区这类半开放公共场景设计，解决露天环境下烟蒂随意丢弃、普通烟灰容器易进雨水导致烟头发霉发臭、清理频次高的实际痛点。整体采用窄长立式塔型结构，主体为等截面矩形立柱形态，顶部做双坡斜向防雨顶设计，坡面挑出主体侧壁一定距离，能在降雨时让雨水顺着坡面直接滑落至装置外侧，避免雨水进入内部储烟腔，从结构根源解决露天使用的积水问题。

　　装置正面上部开设圆形投烟口，投烟口直径经过反复校核，既满足成年人手指持烟投入的操作空间，又能避免大体积杂物被塞入腔体，同时投烟口位置距离安装基准面的高度符合站立操作的人机工程尺寸，使用者无需弯腰或抬手过高即可完成投放。装置底部设置抽拉式卸灰结构，清理时无需整体拆卸装置，仅需拉开底部抽仓即可倾倒内部积存的烟蒂与烟灰，抽仓与主体之间设置简易卡扣定位，避免户外风力较大时抽仓意外滑脱。

　　结构设计上整体采用薄壁钣金折弯成型思路，主体侧壁通过折边咬合加焊点固定，减少外露紧固件，既提升外观整体性，也降低户外长期使用的锈蚀风险。安装边界方面，装置背部预留两个壁挂安装孔位，既可以通过膨胀螺栓固定在建筑外墙、景观立柱上，也可搭配独立立式支架落地放置，适配不同场地的安装条件；整体窄型截面占用横向空间极小，不会挤占人行通道的通行宽度，适合在人流密度较高的狭窄步道旁布设。

　　内部储烟腔做了隔氧结构设计，投烟口进入腔体后设置向内的折边挡片，烟蒂投入后挡片自然回落闭合，减少腔体内部空气流通，能让未完全熄灭的烟头因缺氧快速熄灭，降低阴燃引发火情的隐患。整体外表面做哑光耐磨处理，抗户外紫外线老化，不易残留张贴类小广告的胶痕，日常运维仅需擦拭外表面即可保持整洁，相比传统敞口烟灰桶，运维清理周期可延长两倍以上，同时避免烟灰被风吹散造成的二次污染。
