辐条式木质传动滚轮结构设计

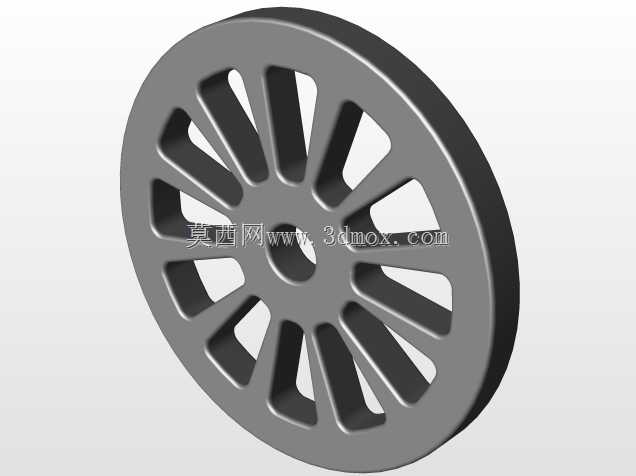

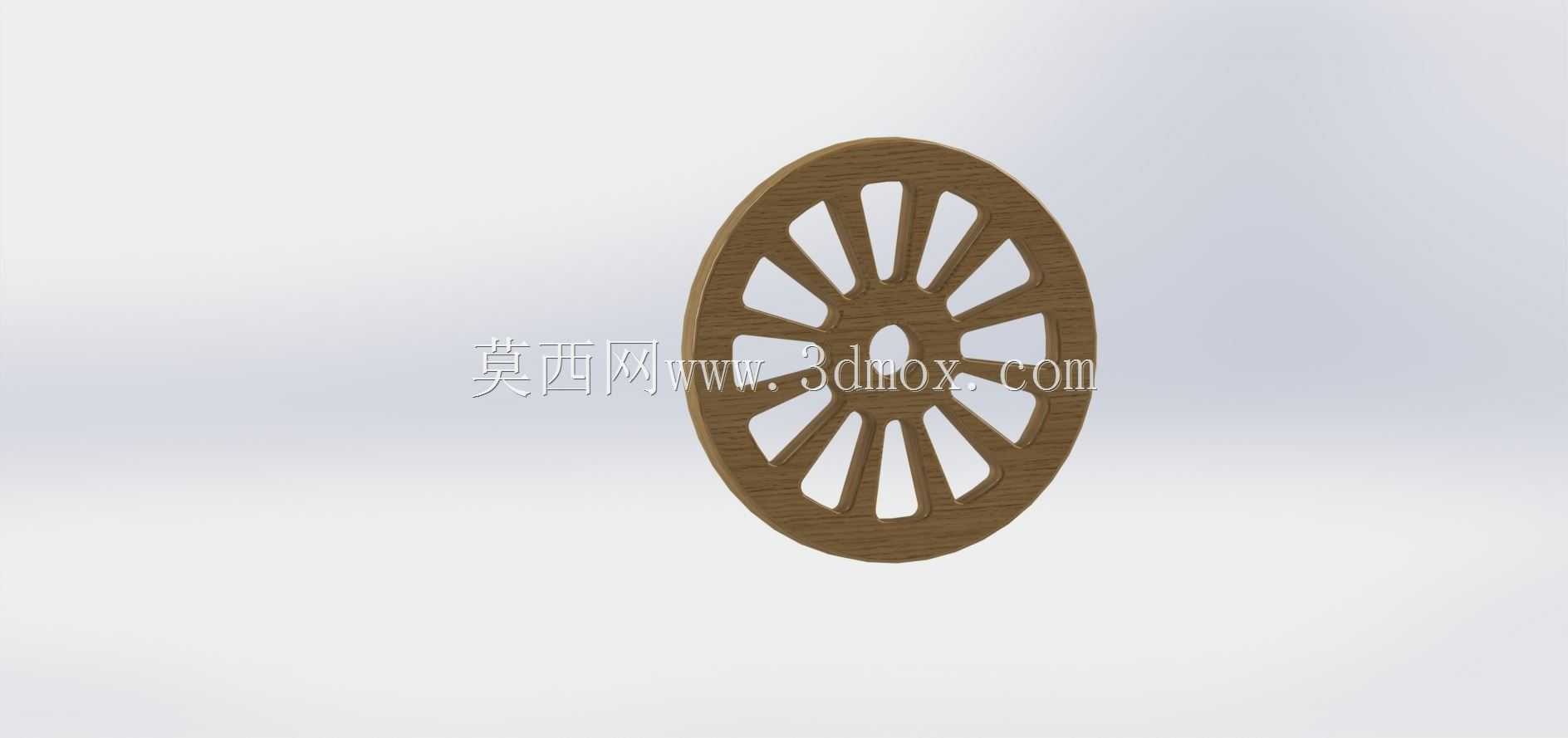

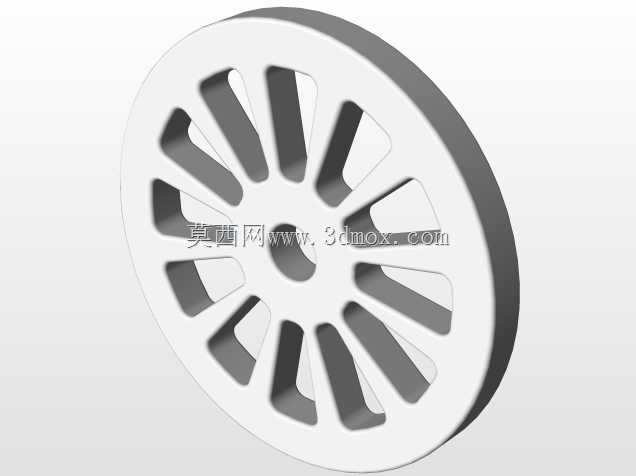

　　这类辐条式木质轮体最早可追溯至传统人力、畜力运载设备的行走部件，在当下的仿古器械复原、文创类机械装置、轻载低速传动场景中仍有实际应用价值，不少民俗展示设备、木质传动教具、景区仿古运载设施都会采用这类结构的轮体作为行走或传动部件。从结构设计逻辑来看，轮体采用中心轮毂加放射状辐条的布局，核心是在保证轮体整体径向承载能力的前提下，尽可能降低轮体自身重量，相比实心木轮，辐条式结构能减少40%以上的木材用料，同时大幅降低轮体转动惯量，让设备启动、转向的操作阻力明显减小。轮体中心开设的轴孔为安装配合面，设计时需要根据配套轴径确定配合公差，轻载场景下多采用间隙配合方便拆装，若用于传递扭矩的场景，则需要在轴孔位置加装键槽或者金属轴套，

　　避免木质轮毂长期受挤压出现磨损变形。轮缘部分为整圈等厚结构，与接触面或者传动带接触时能保证受力均匀，辐条采用等宽等厚的矩形截面，沿轮毂圆周均匀分布，每根辐条与轮毂、轮缘的连接位置都做了圆弧过渡处理，避免应力集中导致木质构件在受冲击时出现开裂。在安装边界方面，这类木轮的轴向厚度需要匹配安装位的间隙尺寸，轮缘外径决定了设备的离地高度或者传动比参数，设计时需要先确认设备的行走通过性要求或者传动转速匹配关系，再确定轮体的外径尺寸。实际应用中，这类木轮的承载能力和木材材质直接相关，硬木材质的轮体可承受百公斤级的径向载荷，若用于潮湿或者户外场景，还需要在轮体表面做浸油、涂覆耐磨涂层处理，延长构件的使用寿命。不同于金属轮体，木质轮体运行时噪音更低，自重更小，在对重量控制、静音效果有要求的轻载场景中具备独有的应用优势，不少木质机械传动模型、科普教具也会采用这类轮体结构，直观展示轮式传动的基础力学原理。
