达芬奇联动式敲击锤机械结构

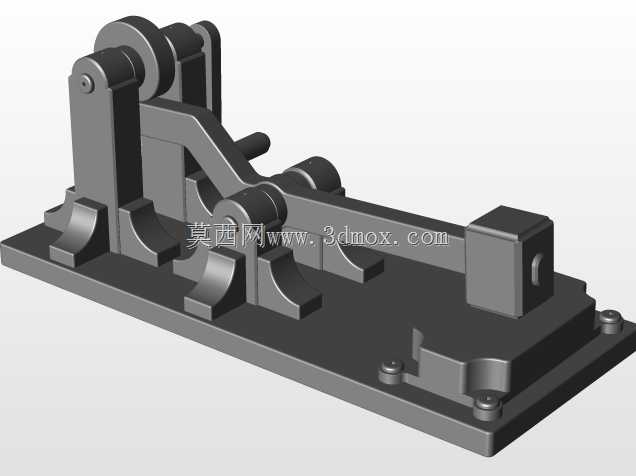

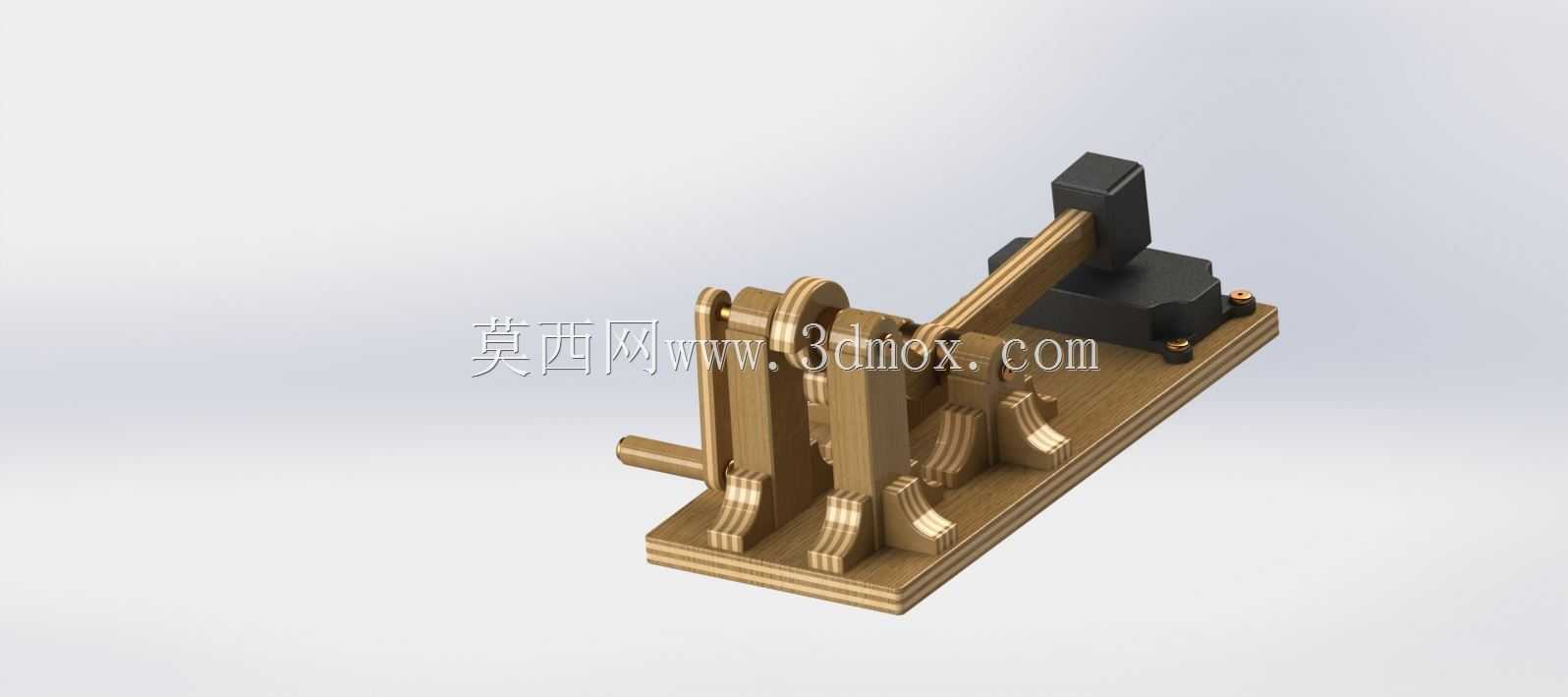

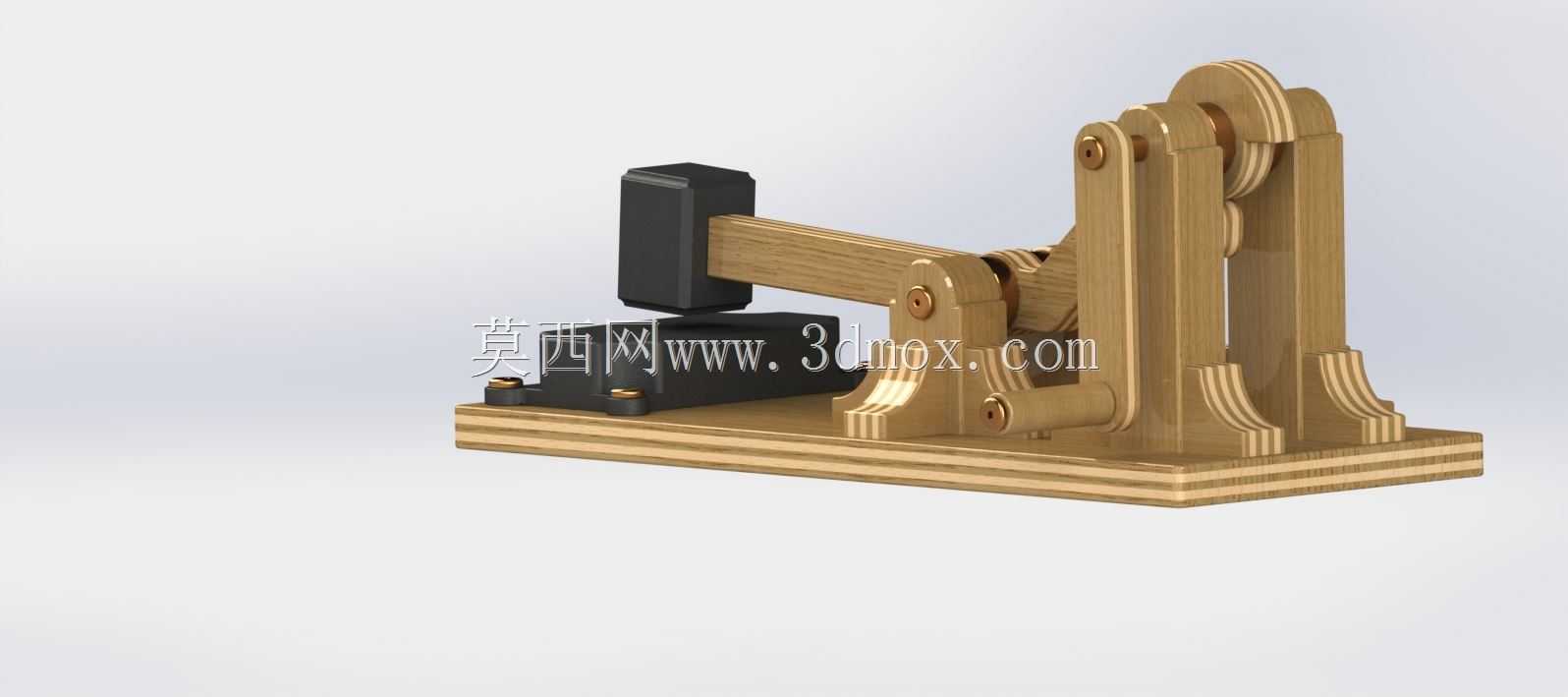

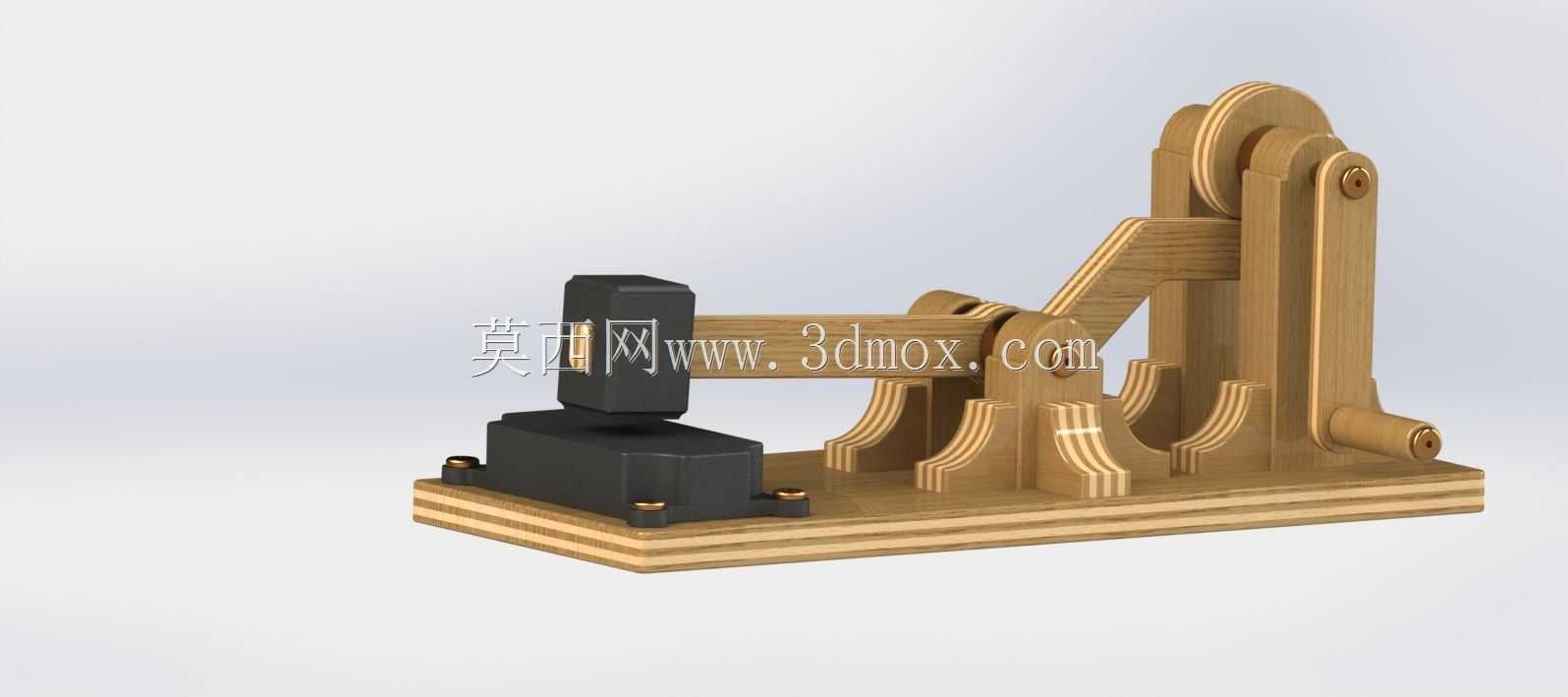

　　这款联动敲击结构的设计核心是通过多组齿轮与曲柄连杆的配合，将输入端的旋转运动转化为锤头端的往复敲击动作，整体采用一体式底板集成安装，所有传动部件均布置在底板上方，无需额外外接机架即可完成整套动作演示。从实际应用场景来看，这类纯机械联动的敲击结构可适配小型工件的轻度冲压、打标工位，也可作为机械原理教学的演示教具，直观展示曲柄滑块与齿轮减速的传动逻辑，相比电动敲击装置，纯机械结构无需外接动力源，手动转动输入轴即可实现稳定的敲击动作，适合无供电的实训场景或小型手工加工工位使用。设计过程中优先考虑了传动链路的顺滑性，各级齿轮的啮合间隙控制在0.1mm以内，避免传动过程中出现卡滞或回程间隙过大的问题，连杆与锤头的铰接处采用轴套配合，

　　减少长期往复运动带来的磨损，锤头的运动行程经过反复校核，保证每次下落的敲击点位置偏差不超过0.2mm，满足小型工件的定位敲击需求。外形方面整套结构的底板采用矩形设计，安装边界清晰，底板上预留了四个固定孔位，可直接通过螺栓固定在工作台面，输入轴伸出端长度适配常规手摇柄的安装尺寸，无需额外加工转接件即可直接操作。锤头部分采用配重式设计，依靠自身重力配合传动机构的推力完成敲击，无需额外施加弹簧力，减少了易损件的数量，整套结构的外露部件均做了圆角处理，避免操作过程中出现尖锐边角剐蹭的问题。传动链路的布局采用阶梯式排布，各级齿轮的中心距严格按照模数计算确定，保证传动比稳定，输入轴转动一圈对应锤头完成一次完整的敲击行程，

　　操作时的输入扭矩控制在人力可轻松驱动的范围内，无需借助额外工具即可完成连续敲击动作。整套结构没有复杂的电控元件，所有部件均为常见的机械加工件，加工难度低，普通铣床、车床即可完成全部零件的加工，后期维护仅需定期在铰接点与齿轮啮合处加注润滑脂即可，长期使用的维护成本极低。
