可调节搭扣式门窗紧锁固定结构

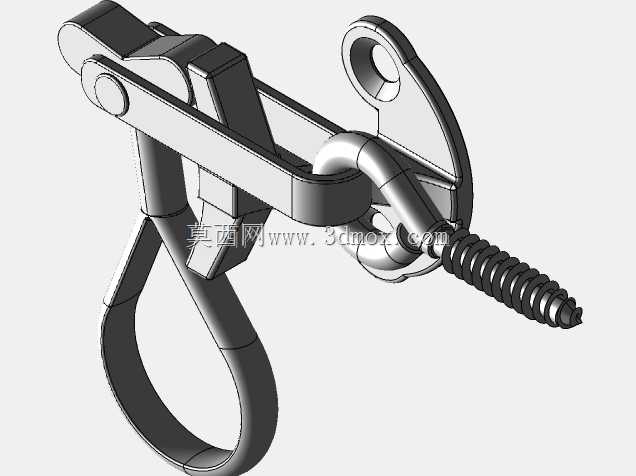

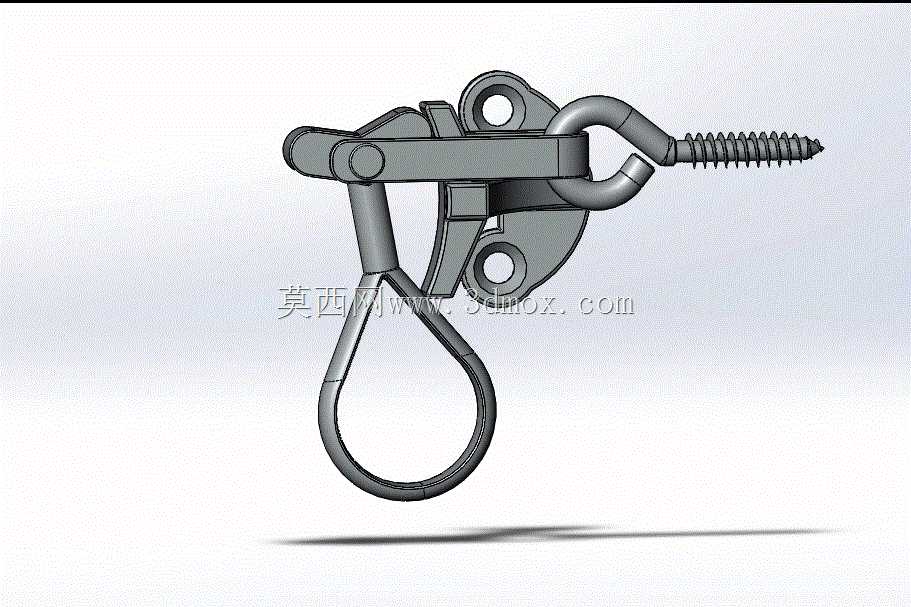

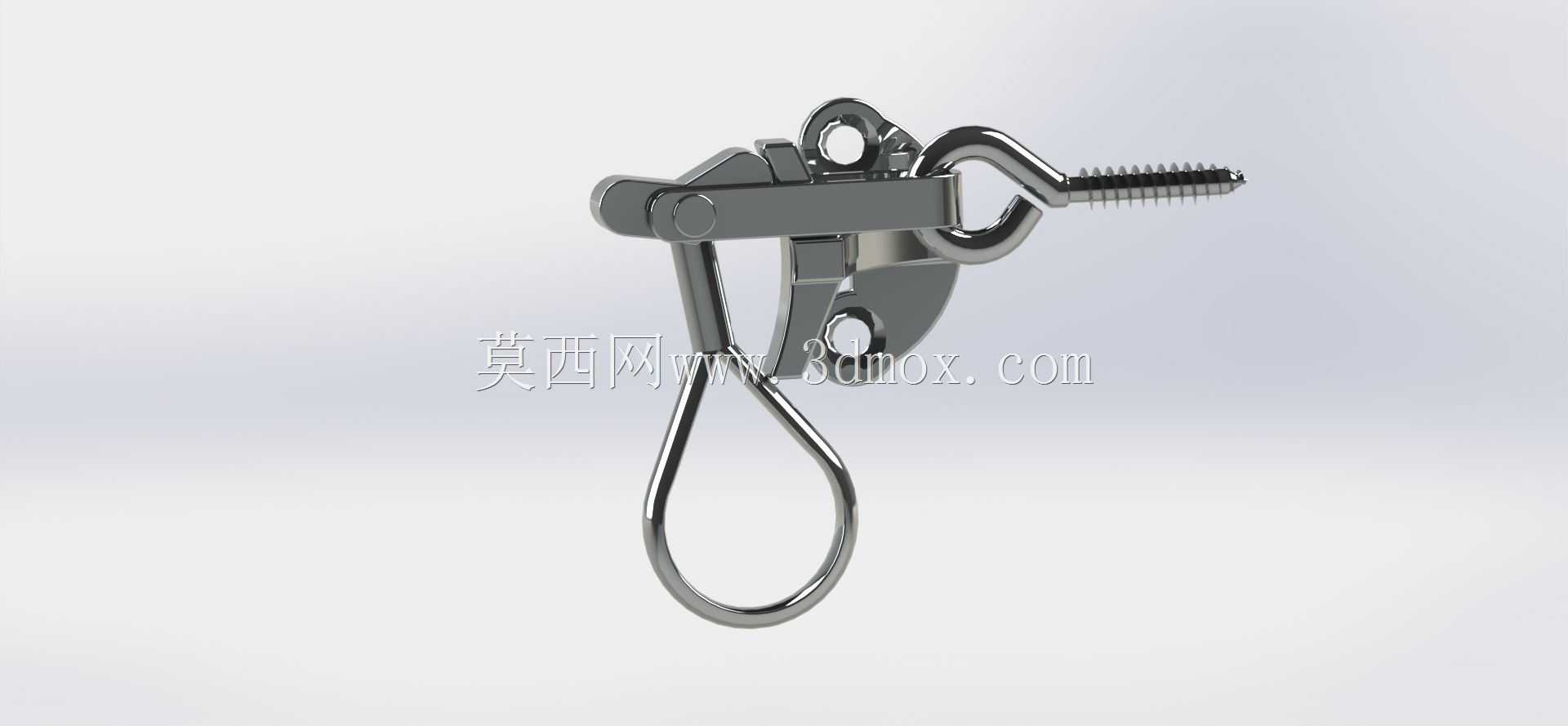

　　这类带挂环的可调搭扣结构，常被用在户外设备舱门、特种车辆侧窗、工业防护围挡的门窗锁紧场景，相比普通插销，它能通过尾部的螺纹段调整扣合预紧量，抵消长期使用后密封胶条压缩形变带来的锁紧间隙，避免门窗在振动工况下出现松脱、异响问题。从结构设计逻辑来看，整个构件采用铰接式杠杆增力结构，主体底座通过两个安装孔固定在门窗框侧，活动扣钩挂接在门窗扇侧的挂桩上，扳动带挂环的操作臂时，铰接点越过结构死点即可实现自锁，即便受外部振动冲击也不会自行脱开，尾部的自攻螺纹段可以直接旋入木质、薄金属材质的门窗扇基材，不需要额外配置螺母，适配现场快速安装的需求。安装边界上，底座的两个安装孔中心距需要匹配框体的加强筋位置，避免固定螺丝打在空腔区域导致固定强度不足，

　　扣合行程需要预留至少3mm的调节余量，保证胶条压缩量在合理区间，既不会因为预紧力过大导致胶条过早老化开裂，也不会因为预紧不足出现雨水、粉尘渗入的问题。挂环的设计除了作为操作扳动手柄，还可以额外穿装铅封、挂锁，实现门窗的锁止防盗功能，在需要管控开启权限的设备舱、计量箱门窗场景中，这一结构可以省去额外加装锁具的工序。整个构件的活动铰接处都做了圆角过渡，避免应力集中导致长期反复扳动后出现断裂，金属表面做了抛光防锈处理，适配户外潮湿、多尘的使用环境，扳动操作的力臂长度经过优化，普通人徒手即可完成锁紧和开启操作，不需要借助额外工具。在做配套结构设计时，需要注意门窗扇侧的挂桩安装位置要与底座扣合中心对齐，偏差不能超过2mm，否则会出现扣合卡滞、预紧力不均的问题，螺纹段的旋入深度要保证至少有5圈螺纹啮合，避免受拉力时螺纹滑牙失效，活动臂的转动范围内不能有其他突出构件干涉，保证扳动行程顺畅无卡阻。
