传感设备配套长条形玻璃固定夹具结构

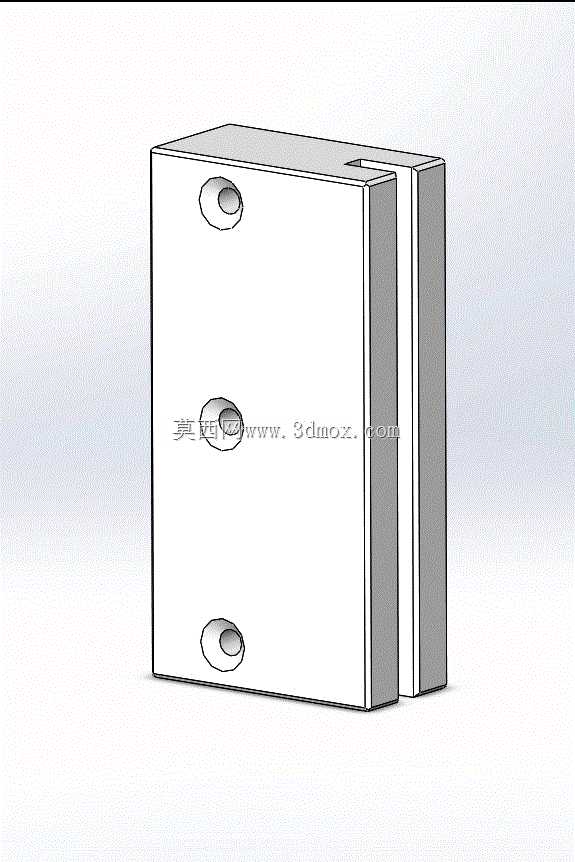

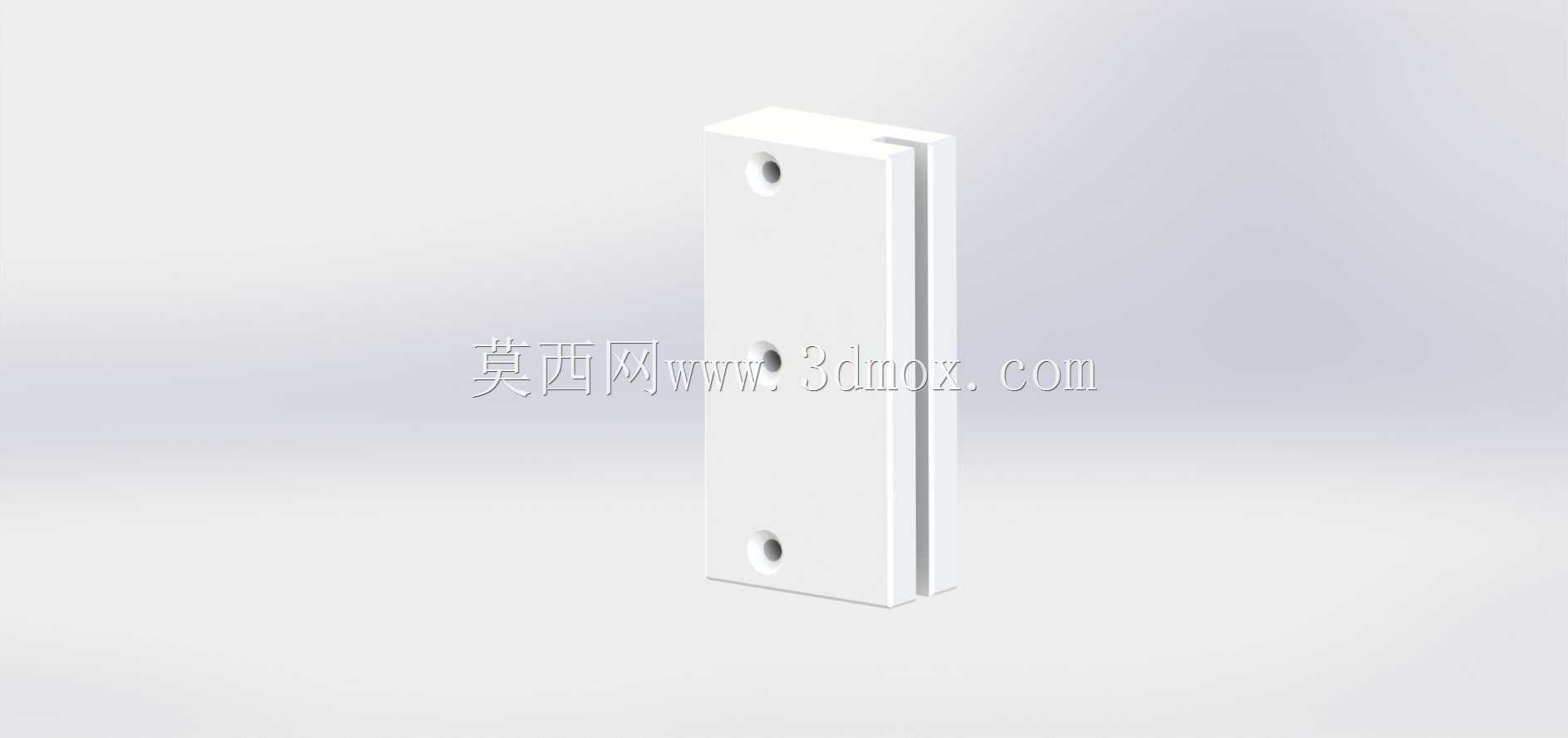

　　这类长条形玻璃夹具多配套光电类传感设备使用，常见于自动化产线的检测工位、实验室光学测试台架、智能仓储的物料识别模组中，核心作用是对薄型玻璃片、光学滤片、传感端防护玻璃进行稳定夹持，避免玻璃受设备运行振动出现偏移、脱落，影响传感检测的光路精度。从结构设计来看，主体采用一体式长方条构型，一侧开设通长的窄缝卡槽，卡槽宽度适配常规传感配套玻璃的厚度，安装时玻璃可从端部滑入卡槽，无需额外粘接或压件固定，装配效率较高；主体平面上沿长度方向均匀布置三个沉头安装孔，孔位间距经过匹配计算，既保证安装后夹具整体受力均匀，不会因单点锁紧出现翘曲变形夹碎玻璃，也能适配多数传感安装支架的孔位标准，减少现场二次打孔的工作量。

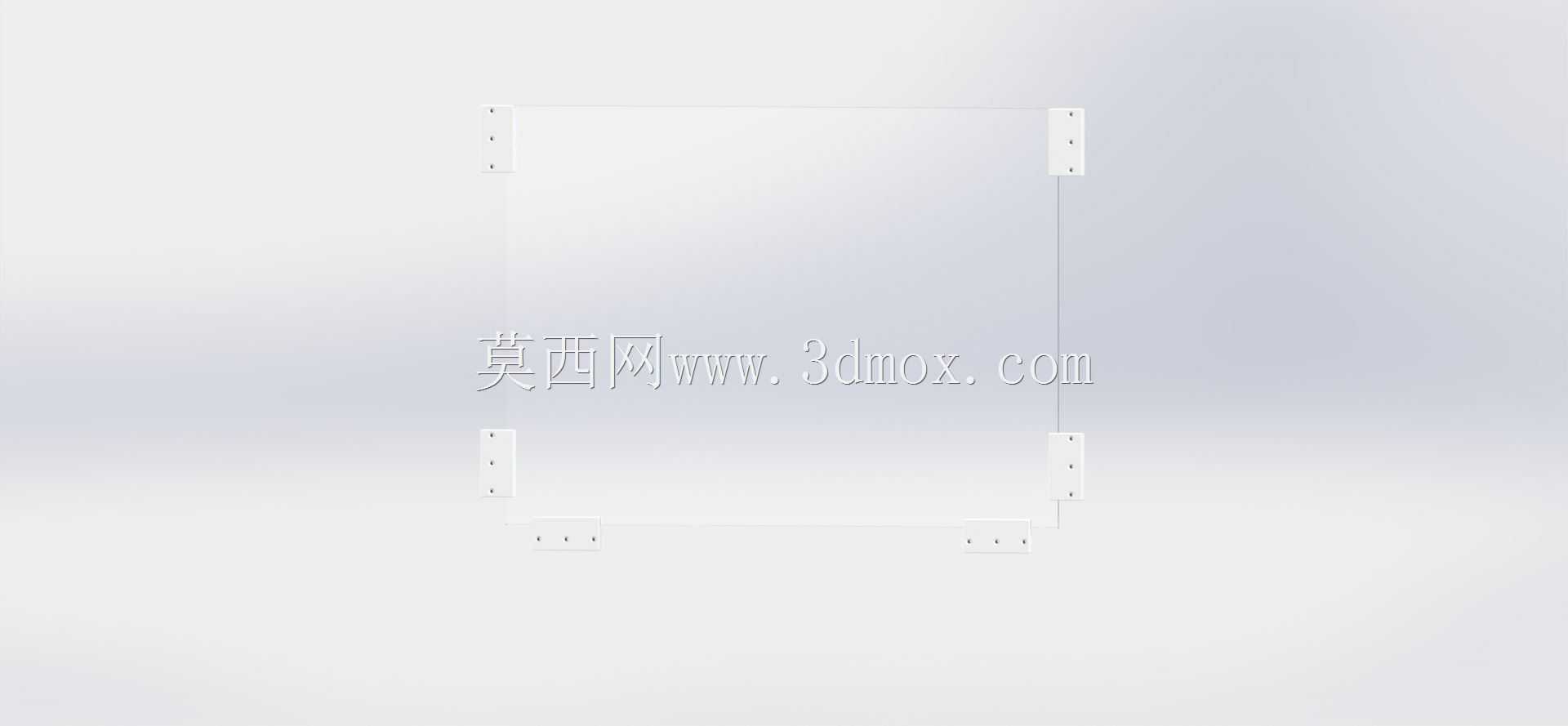

　　设计过程中优先考虑了夹持的可靠性与玻璃的防护性，卡槽内壁做了微小的倒角处理，避免玻璃滑入时被锐边磕碰产生崩边，影响光学性能；夹具整体厚度控制在适配多数传感模组的安装边界内，不会突出于传感端面干扰检测光路，长度方向的尺寸则覆盖常规传感防护玻璃的安装需求，可兼容同系列不同宽度的玻璃件，减少同场景下的夹具种类。实际应用中，这类夹具常安装在光电传感器的前端，既可以固定防护玻璃阻隔产线的粉尘、切削液溅落到传感元件表面，也能夹持特定透光度的滤光玻璃，过滤环境杂光提升传感检测的抗干扰能力；在光学检测设备中，也可通过多个该类夹具组合，固定光路中的分光玻璃、反射玻璃，搭建稳定的检测光路。安装时需注意沉头孔的锁紧力度，

　　避免过度锁紧导致夹具本体变形夹裂玻璃，卡槽与玻璃的配合间隙控制在0.02mm以内，既保证玻璃不会出现窜动，也预留了温度变化带来的微小膨胀空间，避免不同材质热胀冷缩系数差异导致玻璃碎裂。整体结构无多余活动部件，可靠性高，维护时仅需从端部滑出旧玻璃更换新件即可，无需拆卸整个夹具，大幅降低设备运维的时间成本。
