木工直角靠尺定位工装结构设计

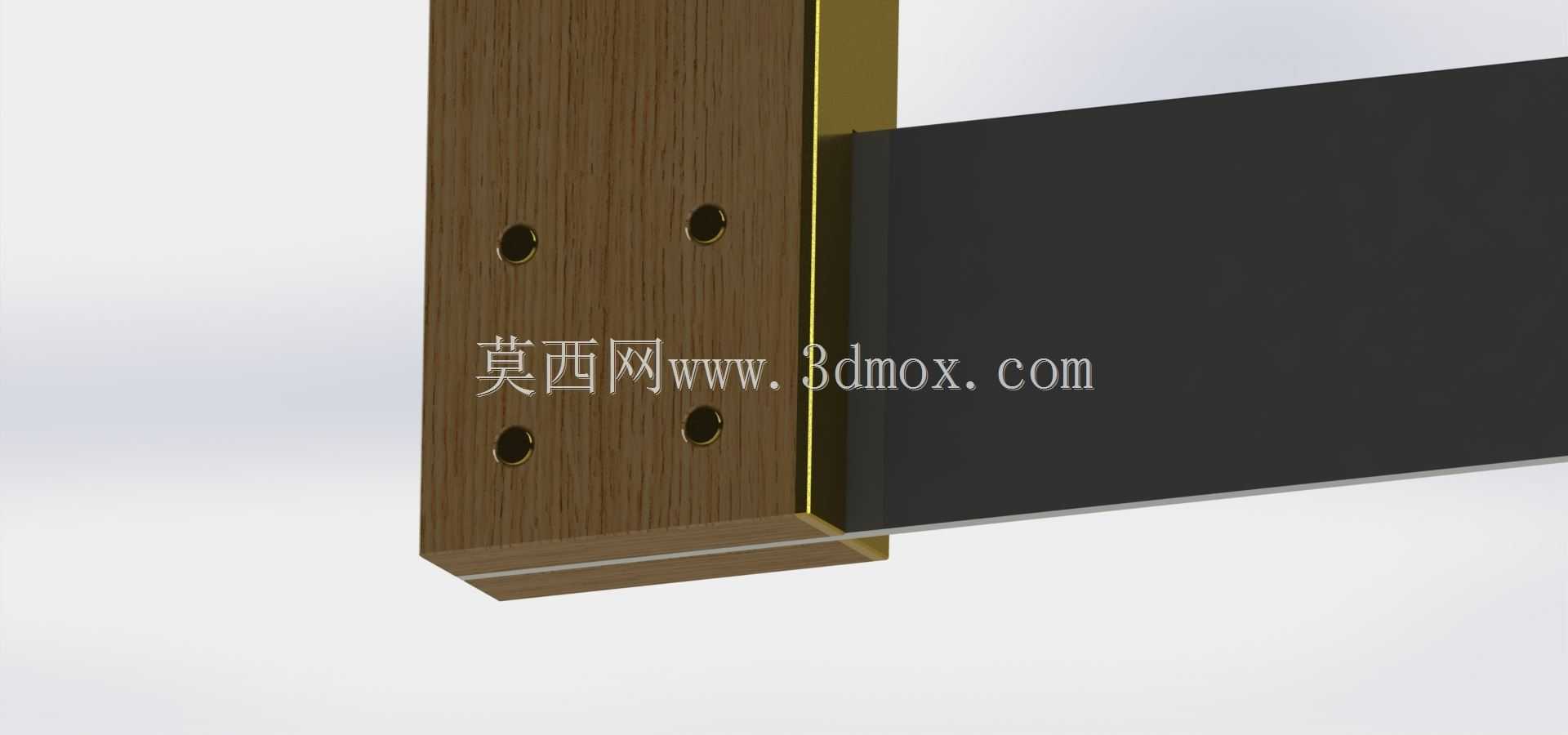

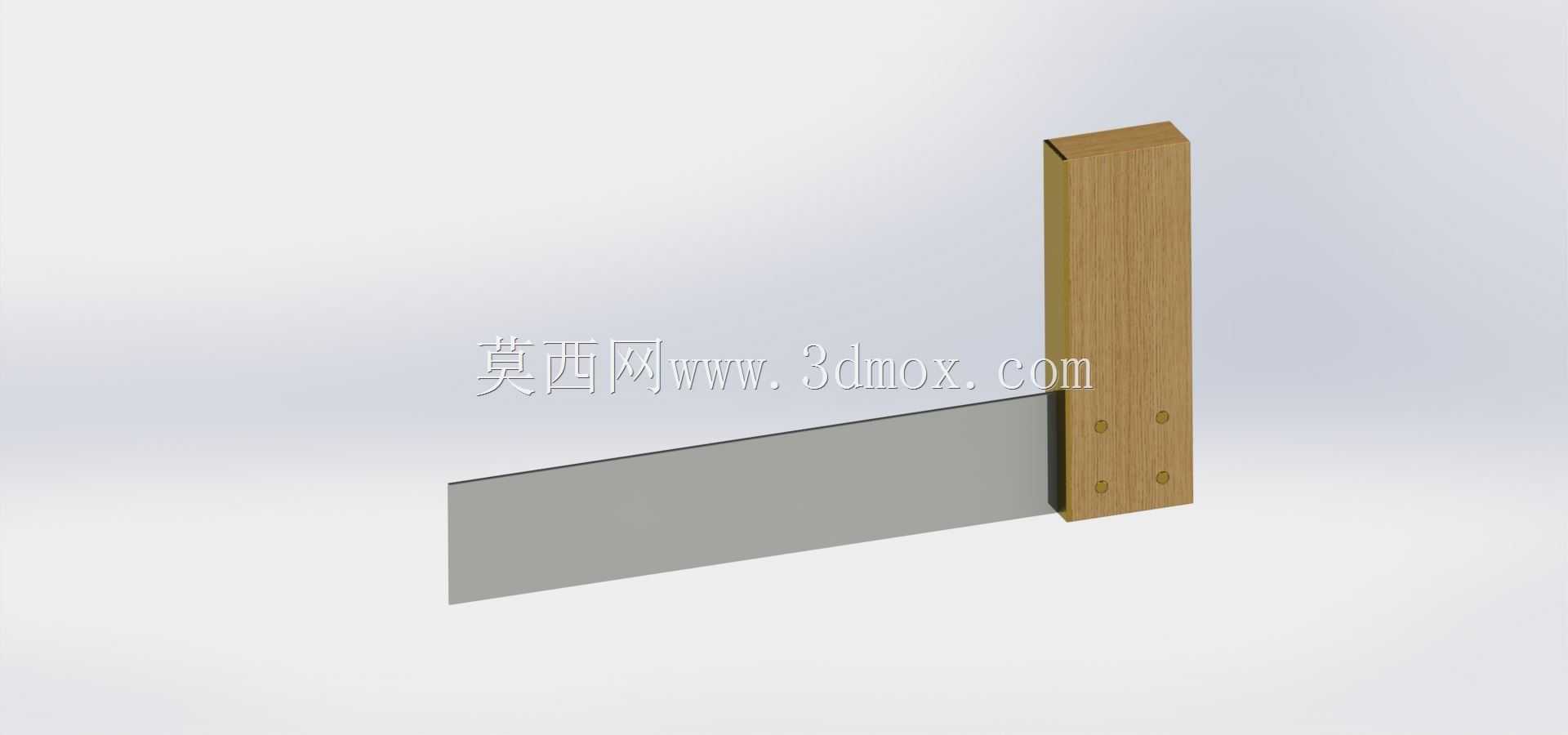

　　这款直角靠具是木工加工作业中常用的定位校验工具，主要用于实木开料、板材拼接、框架组装环节的直角精度校验与划线定位，在全屋定制家具生产、传统实木家具制作、家装木作现场施工场景中都有极高的使用频率。从结构设计来看，产品采用L型垂直布局，长侧边为平直钢制靠面，短侧边为实木握持基准块，两个工作面的垂直公差控制在0.1mm/100mm范围内，能够满足木工加工中绝大多数直角精度校验需求。设计阶段充分考虑了木工作业的实际使用习惯，钢制靠面采用薄型平钢板加工，边缘做了0.5mm的倒角处理，既保证靠合时与板材表面的贴合度，又能避免锋利边缘划伤木料表面或操作人员手部；垂直段的实木基准块采用硬木材质加工，表面做了防滑打磨处理，

　　靠合时能够提供足够的静摩擦力，避免划线或校验过程中靠具移位影响精度。基准块与钢制靠面的连接采用沉头螺丝固定，螺丝孔完全沉入木质基准块内部，不会在靠合面上形成凸起影响贴合精度，连接位置经过受力校核，在常规按压靠合的受力状态下不会出现两部件相对偏移，长期使用也能维持垂直精度稳定。从安装与使用边界来看，这款靠具的钢制靠面长度适配常规400mm宽度以内的板材校验需求，垂直基准块的高度控制在150mm，握持时手部施力点刚好在靠具重心位置，单手握持即可完成靠合作业，不需要额外的夹持固定就能完成短距离的划线定位作业。实际使用中，既可以将靠具贴合在板材边角位置校验裁切后的直角偏差，也可以作为划线靠山配合铅笔完成垂直边的划线作业，

　　在框架类木构件组装时，还可以临时固定在构件夹角位置，辅助调整框架的垂直精度，避免组装后出现框架扭斜、对角偏差过大的问题。设计时特意控制了整体重量，整体质量不到300g，长时间手持作业也不会产生明显的手部疲劳，木质基准块的触感相比全金属材质更适合冬季现场作业使用，不会因为金属导热过快导致手部不适。钢制靠面的表面做了防锈处理，日常存放不需要特殊的防锈养护，只要避免重物砸压导致靠面弯曲变形，就能长期维持精度稳定，连接螺丝预留了微调余量，长期使用如果出现垂直偏差，可以通过调整螺丝松紧重新校准垂直度，延长工具的整体使用寿命。
