槽面压合滚轮式压合构件

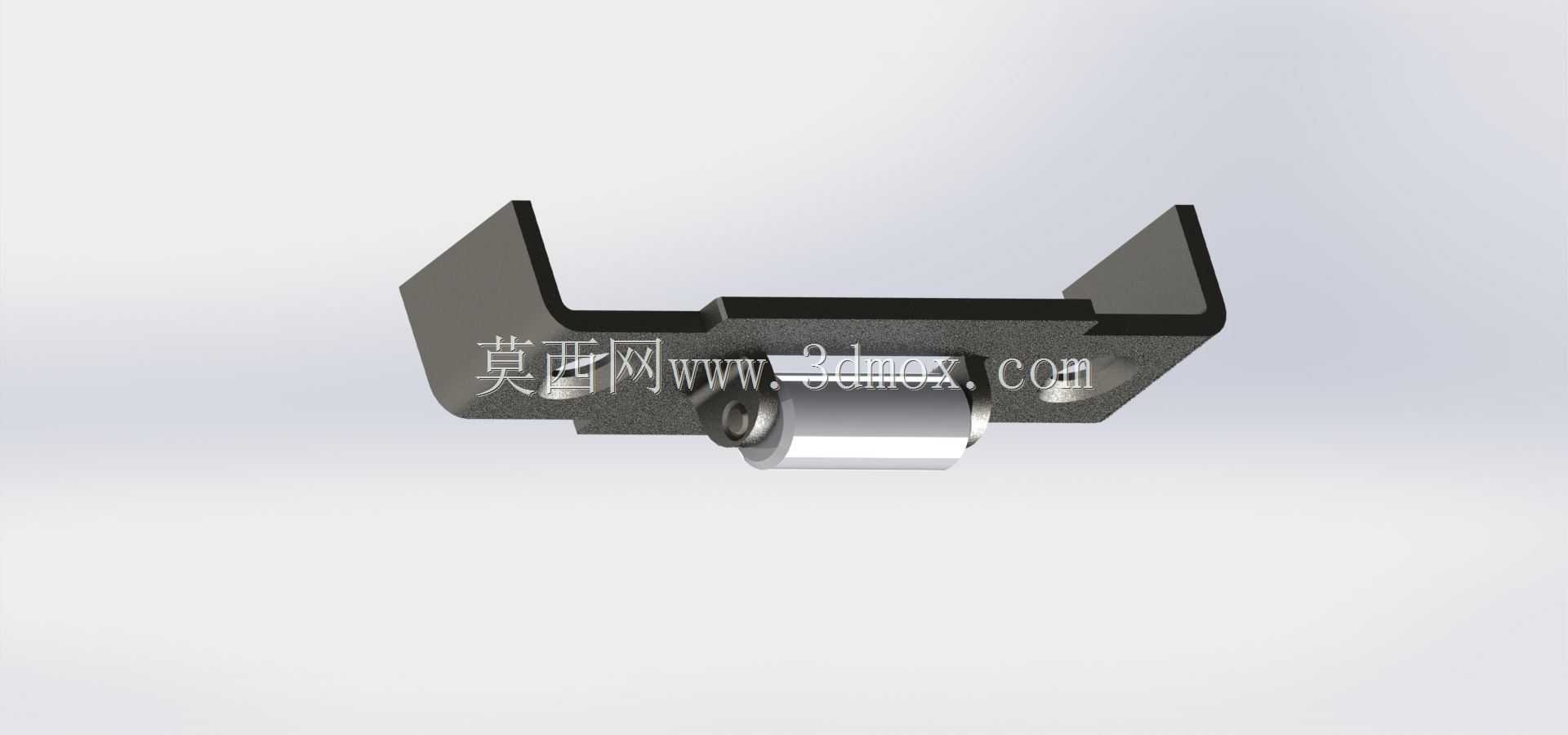

　　这类带滚轮的槽型压合构件，常应用在板材封边、线槽压装、窄槽面整平这类需要连续滚动施压的工位上，替代传统固定压块减少工件表面的滑动划伤，在小型自动化装配线、木工封边设备、线束包覆工装里都能见到它的应用场景。构件主体采用U型弯折支架作为承载基体，两侧立板的平行度公差控制在0.05mm以内，保证滚轮转动时不会出现偏摆卡滞，支架底部的两个安装孔位预留了足够的沉头空间，适配M4规格的内六角螺丝固定，安装时不需要额外预留螺母避让空间，直接锁附在工装基板上即可完成固定。中间的滚轮采用销轴铆接的方式固定在支架两侧立板之间，滚轮与销轴之间预留了合理的转动间隙，既不会出现旷量晃动，也能保证滚轮在受压状态下灵活转动，滚轮外圆做了圆角过渡处理，

　　避免施压过程中在工件表面压出折痕。设计时优先考虑了受力分布，支架的弯折处做了加强圆角，避免长期受压出现弯折变形，滚轮的突出高度刚好高出支架底面1.2mm，保证施压时只有滚轮接触工件表面，支架本体不会剐蹭工件。安装边界上，构件整体宽度控制在32mm以内，长度方向尺寸为48mm，整体高度不超过20mm，适合在空间紧凑的工装工位上布置，不需要额外预留大的安装空间。这类构件的核心作用是通过滚动摩擦替代滑动摩擦，在连续送料的压合工序里降低工件进给的阻力，同时保证施压压力均匀分布在接触线上，相比固定压块，它能适配表面有轻微起伏的工件，不会因为局部高度差出现压合不实的问题。建模过程中需要重点关注两侧立板的同轴度，铆接孔的位置偏差不能超过0.

　　02mm，否则会导致滚轮转动卡滞，支架的板材厚度选用2mm的冷轧钢即可满足常规工位的受力需求，如果是大压力工位可以适当增加板材厚度到3mm，同时更换直径更大的销轴提升承载能力。滚轮的材质可以根据接触工件的材质更换，接触软质PVC、线束包覆层这类易划伤工件时，可以选用POM材质的滚轮，接触金属件整平工位时可以选用轴承钢滚轮提升耐磨性能。
