复古分格结构老式外窗三维设计模型

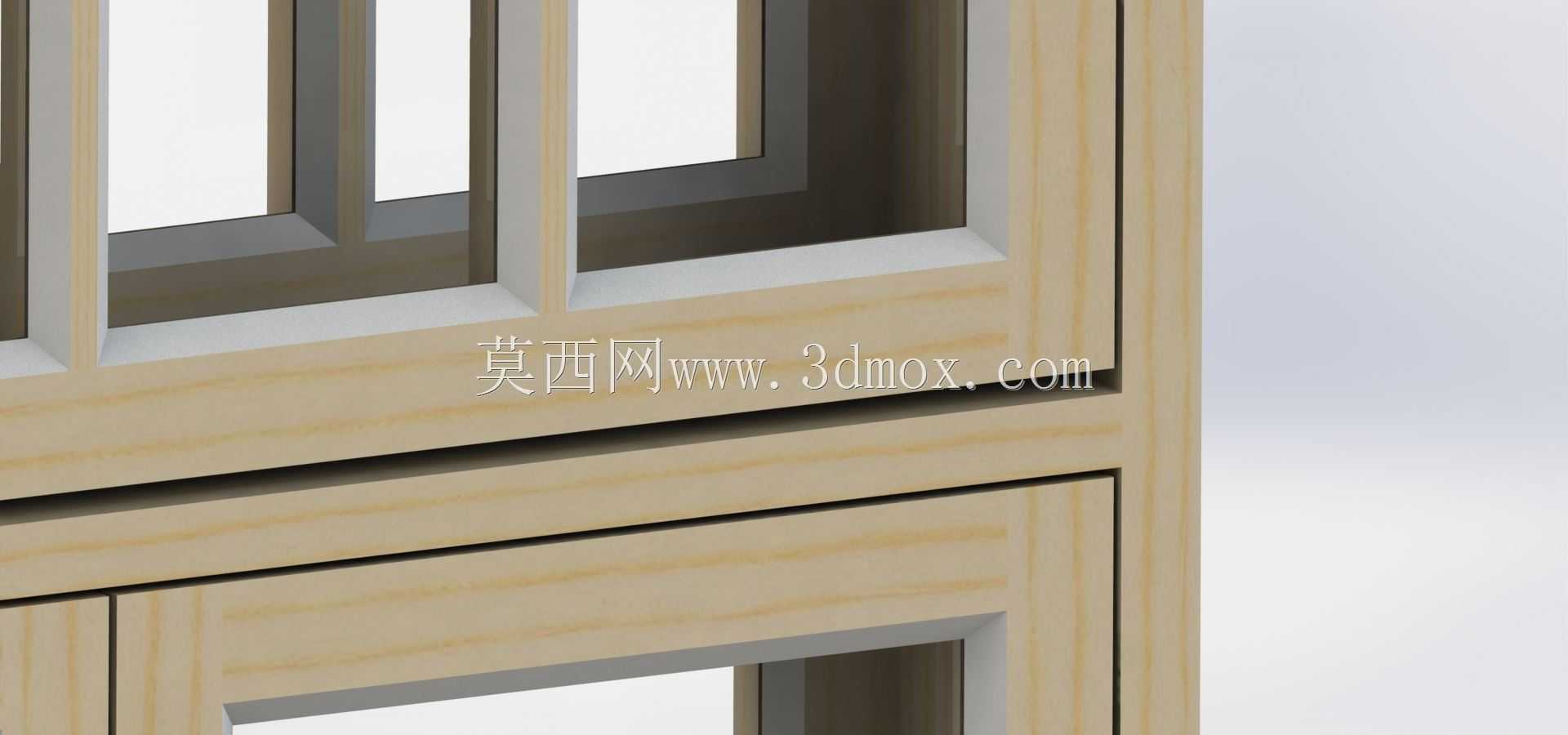

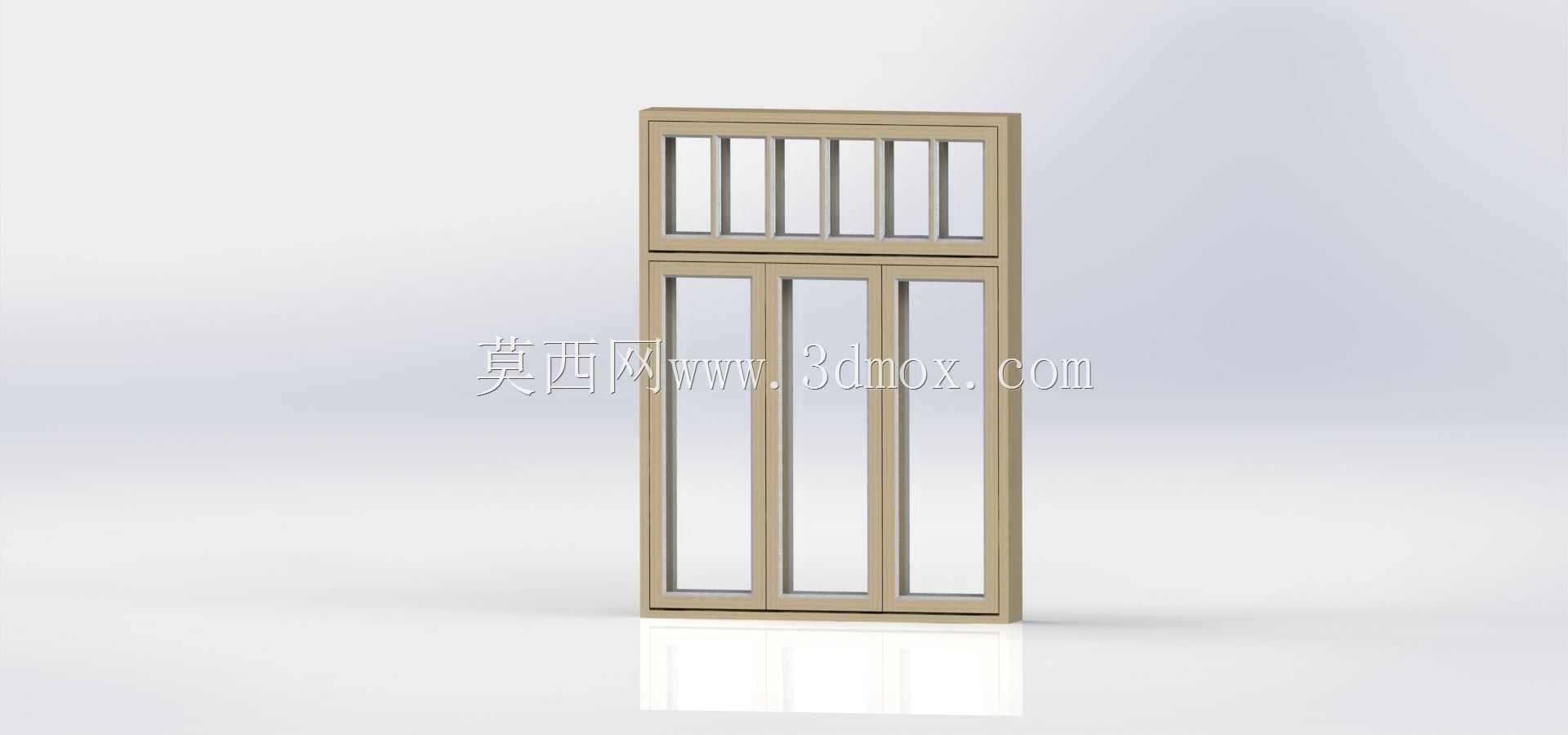

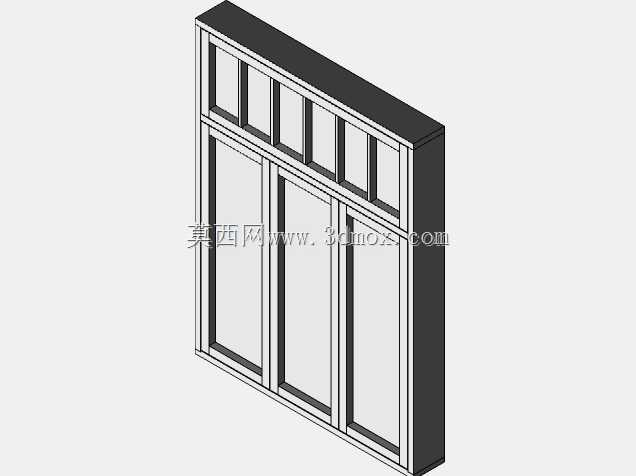

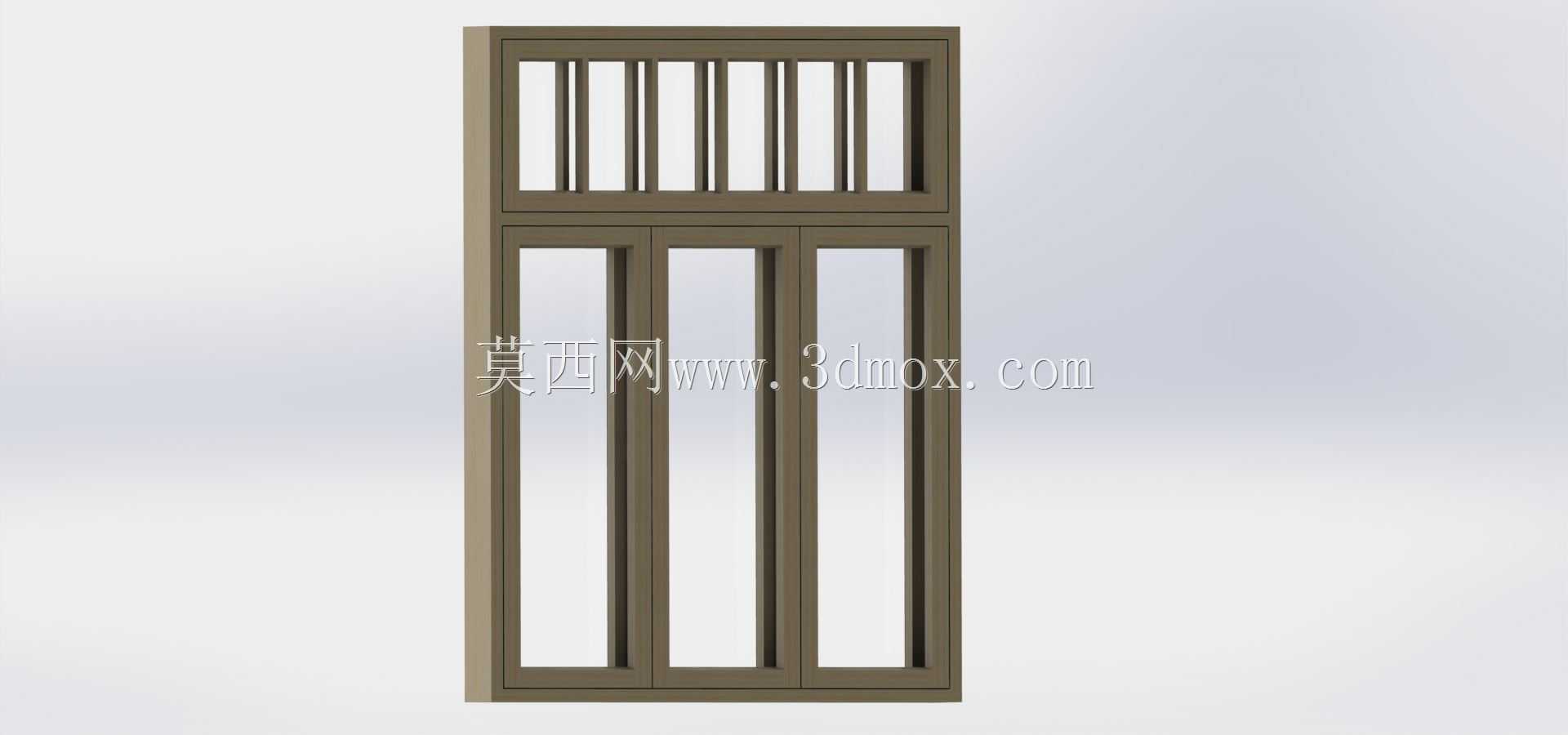

　　这款老式分格外窗的结构设计，最早适配于上世纪中后期民用住宅、低层公共建筑的外立面采光通风需求，在北方乡镇自建房、苏式风格老办公楼、早期职工宿舍等场景中应用十分广泛，不少历史风貌改造项目中也会参考该结构做复刻设计，兼顾复古外观与基础窗体功能。从实际使用逻辑来看，该窗体采用上下分段式结构布局，上部为固定亮子区域，设置六根竖向分格条，既可以在不开启窗扇的前提下提升窗体上部的采光效率，也能通过分格条强化窗体整体结构刚度，避免大尺寸玻璃在风压作用下出现形变；下部为三扇平开式活动窗扇，每扇窗扇都设置独立的边框与密封槽，日常使用时可根据通风需求选择单侧或多扇开启，窗扇闭合后边框与主框的搭接结构能有效阻挡室外灰尘、雨水渗入室内。

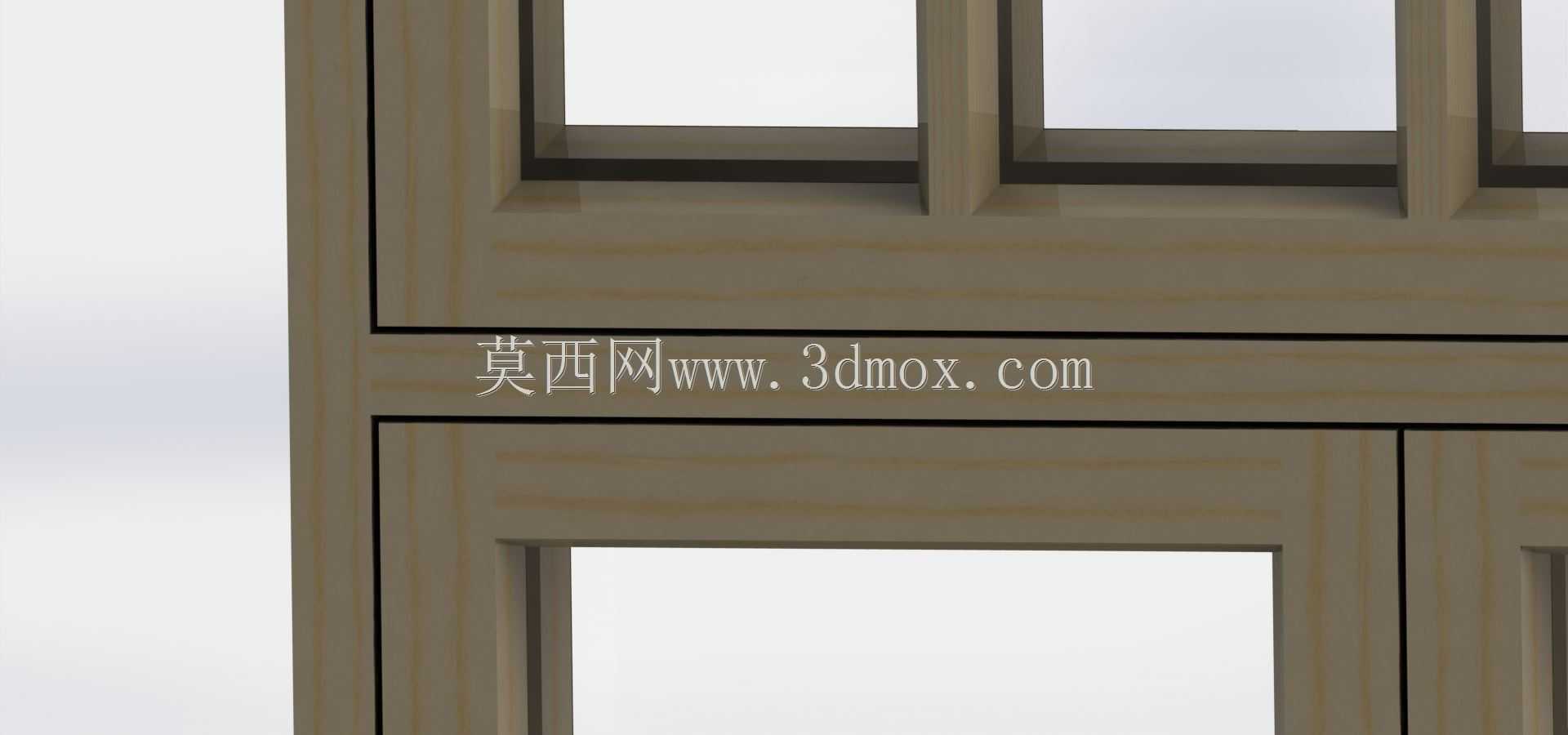

　　设计过程中优先考虑了型材的受力合理性，主框采用等截面矩形型材拼接，竖向中梃与横向中梃的连接位置做了加强处理，能够承受常规地区的基本风压荷载，不会因为长期受外力作用出现框体变形、窗扇卡滞的问题。外形尺寸上，该窗体整体为竖向长方形比例，总高度约为宽度的1.8倍，上部亮子区域高度占整体高度的四分之一左右，下部活动窗扇区域占四分之三，符合常规民用建筑窗洞的预留尺寸边界，安装时主框与墙体洞口之间预留15-20mm的填充间隙，用于打发泡胶、做密封处理，不需要额外定制非标准洞口即可适配多数老式建筑的原有窗位。窗扇的分格尺寸经过人体工程学校核，单扇窗扇的宽度控制在400mm以内，成年人单手即可完成窗扇的开合操作，不需要施加过大的推力；

　　玻璃与型材的嵌合槽深度设置为8mm，配合密封胶条可以牢牢固定玻璃，避免开关窗过程中玻璃出现松动异响。整体结构没有复杂的异形构件，所有型材都可以通过常规切割、铣削设备加工完成，拼接节点简单易操作，即使是小规模的门窗加工门店也能完成组装生产，后期维护更换配件也十分方便，不需要定制特殊规格的五金件。
