传感器配套安装用塑料限位夹结构

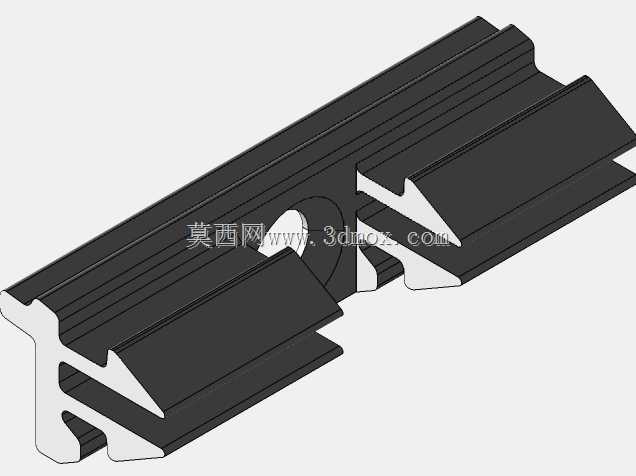

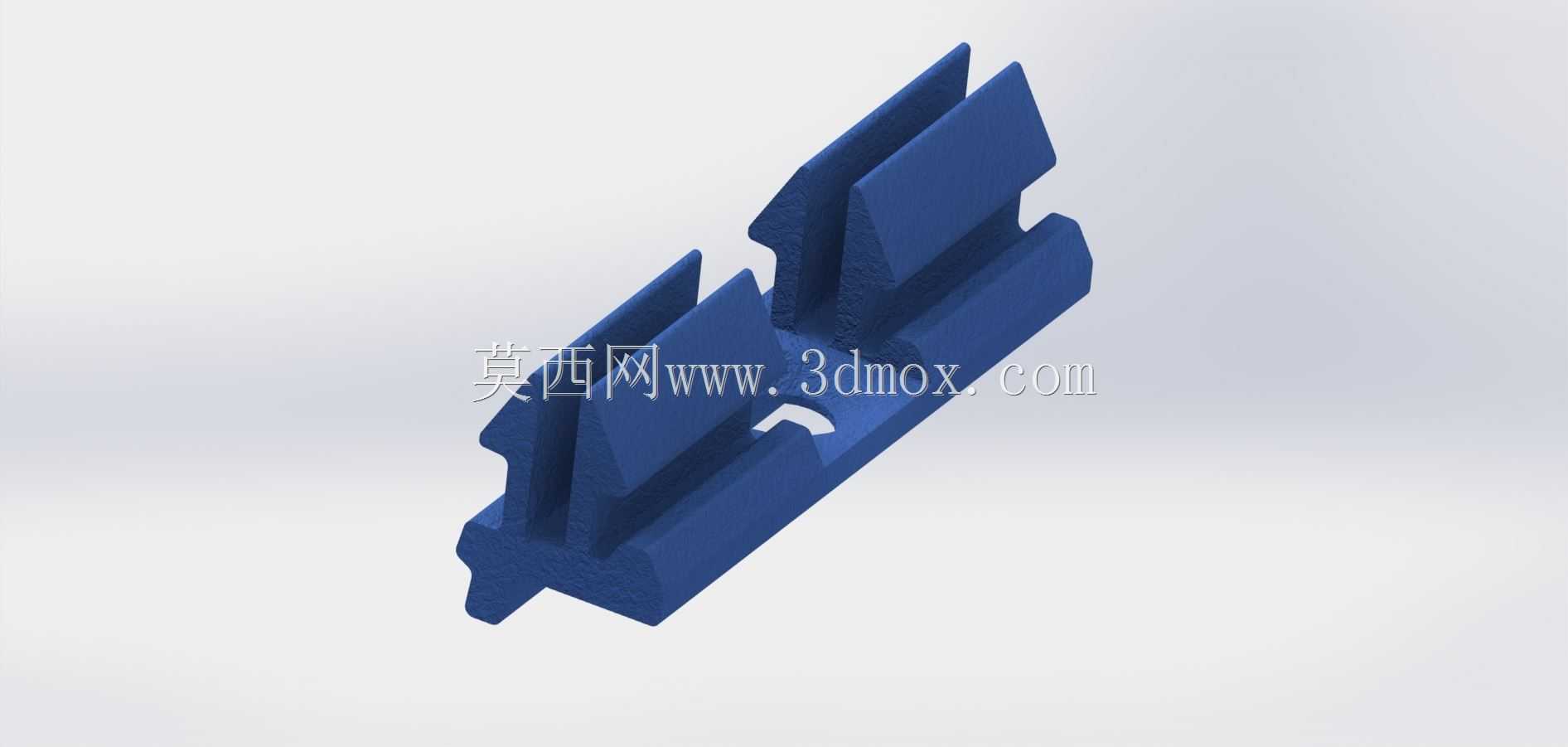

　　这款限位夹主要应用在工业传感器的安装固定场景中，常见于自动化生产线的光电传感器、接近开关的辅助安装工位，用来卡在传感器安装导轨或者设备型材的卡槽内，限制传感器的轴向窜动，避免设备运行过程中因为振动、外力触碰导致传感器检测位置偏移，进而引发检测信号丢失、误触发等生产故障。从结构设计来看，整体采用对称式的双挡边结构，两侧的凸起挡边刚好可以卡在型材卡槽的外侧端面，中间的内凹卡槽和标准安装导轨的凸筋尺寸匹配，安装时不需要额外的紧固件，顺着导轨卡槽推入即可卡紧，拆卸时用一字螺丝刀撬动中间的弹性让位缺口就能轻松取下，相比传统的螺丝固定方式，安装调整效率能提升60%以上，很适合需要频繁调整传感器位置的调试工位。

　　设计时特意在夹体中部做了弹性让位结构，那个半圆形的缺口就是为了让夹体推入导轨时能产生微小的弹性形变，既保证卡入后的夹紧力足够，不会因为设备长期振动松脱，又不会因为过盈量太大导致安装阻力过大，甚至夹体出现应力开裂。夹体的整体厚度控制在8mm，两侧挡边的高度为5mm，刚好适配市面上主流的35mm宽度工业安装铝型材的卡槽尺寸，安装后不会突出型材表面太多，不会和周边的走线槽、其他安装部件产生干涉，安装边界完全符合常规传感器安装工位的空间要求。夹体的底部做了微小的倒角处理，推入导轨时能起到导向作用，不需要精准对齐就能顺利滑入卡槽，对现场安装人员的操作友好度很高。材质选用的是添加了玻纤增强的工程塑料，本身具备不错的耐磨性和抗老化性能，

　　长期在车间的温湿度环境下使用不会出现脆化、形变问题，夹紧力能保持长期稳定。在一些物流分拣线、包装设备的传感器安装工位上，这类小夹件的使用量很大，虽然单个零件的结构简单，但对传感器检测位置的稳定性起到很关键的作用，设计时需要兼顾安装便捷性、夹紧可靠性和空间兼容性，不能出现卡装过松容易移位，或者卡接过紧难以拆卸调整的问题，这款夹件的结构尺寸经过实际工位验证，能适配绝大多数常规传感器的导轨安装场景，不需要针对不同品牌的传感器做额外的尺寸修改，通用性较强。
