齿轮联动双钩起重挂接装置结构设计

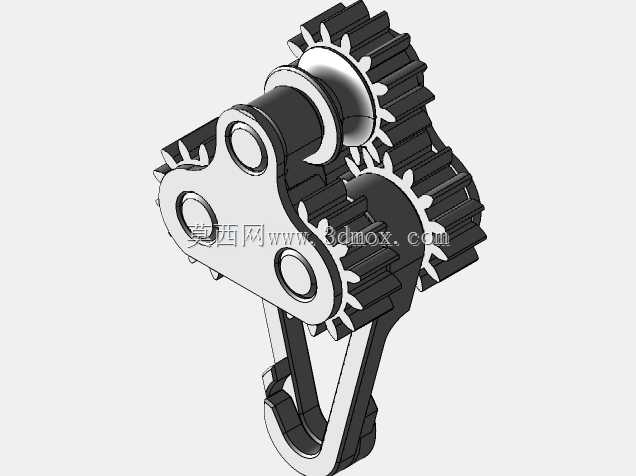

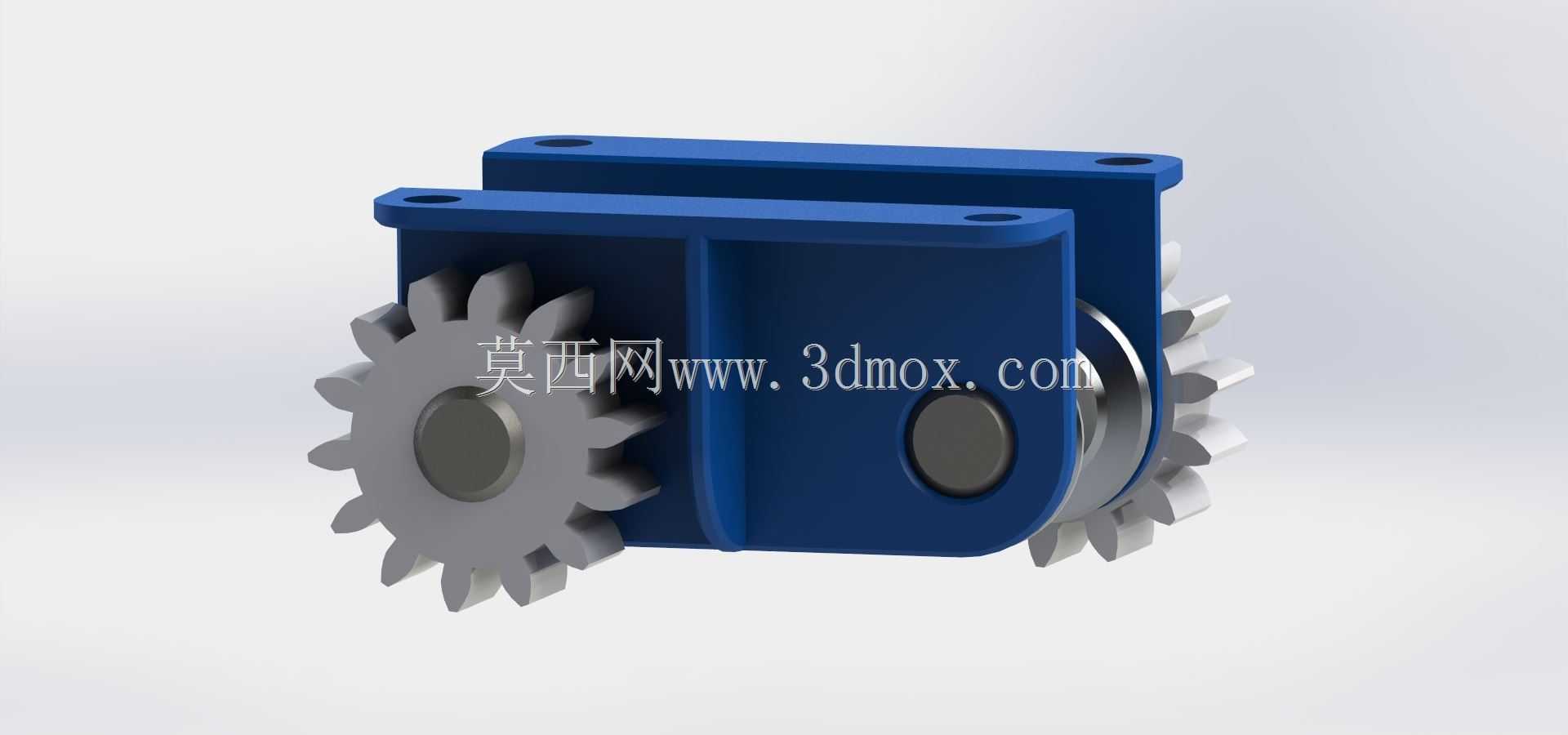

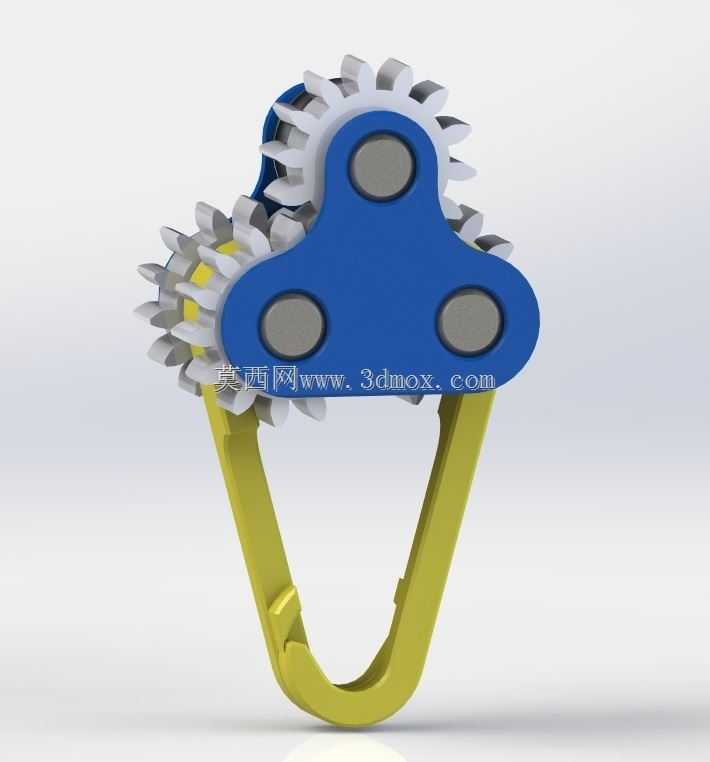

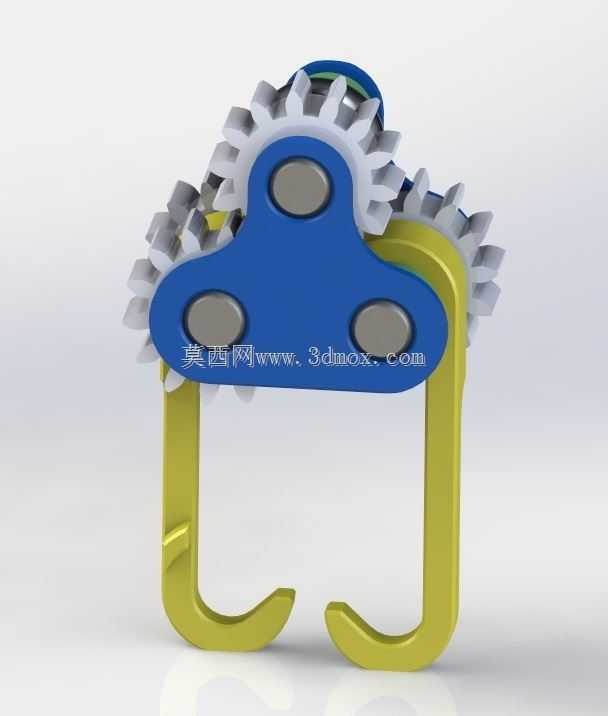

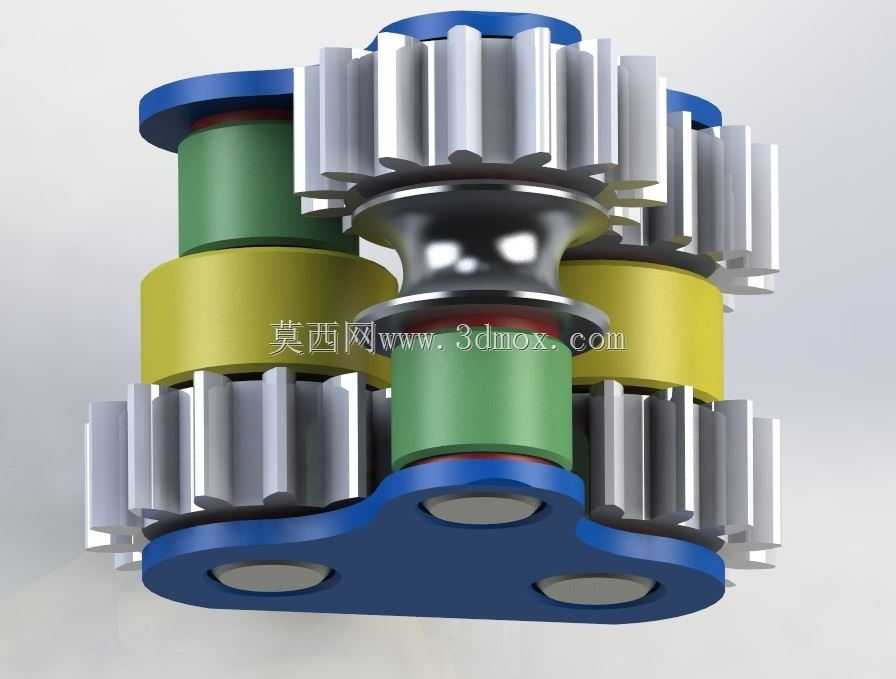

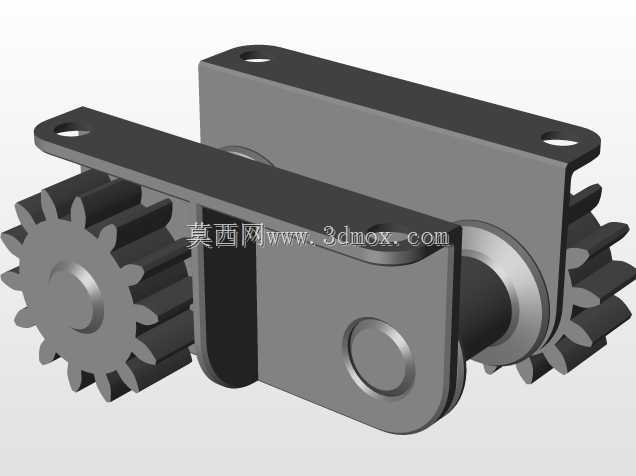

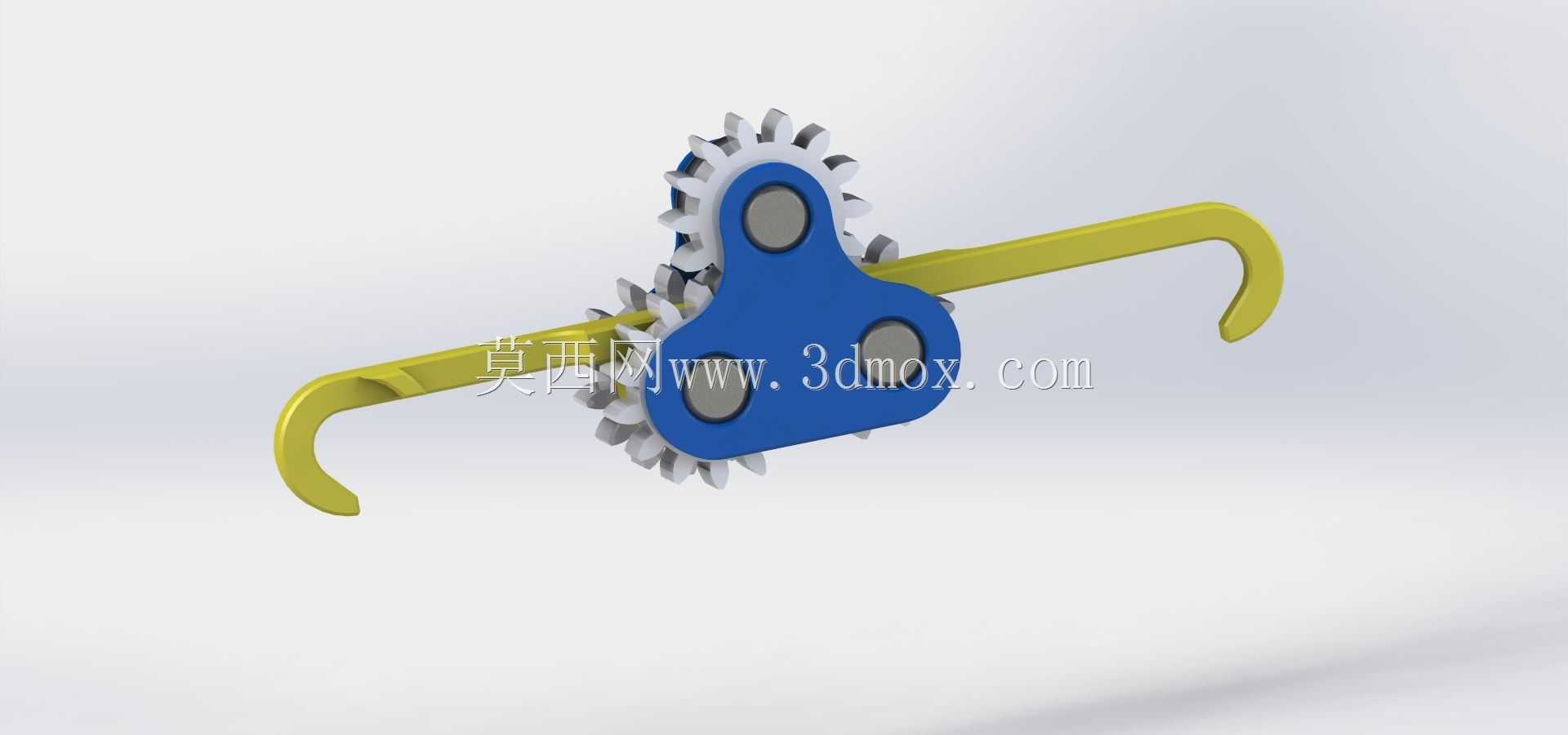

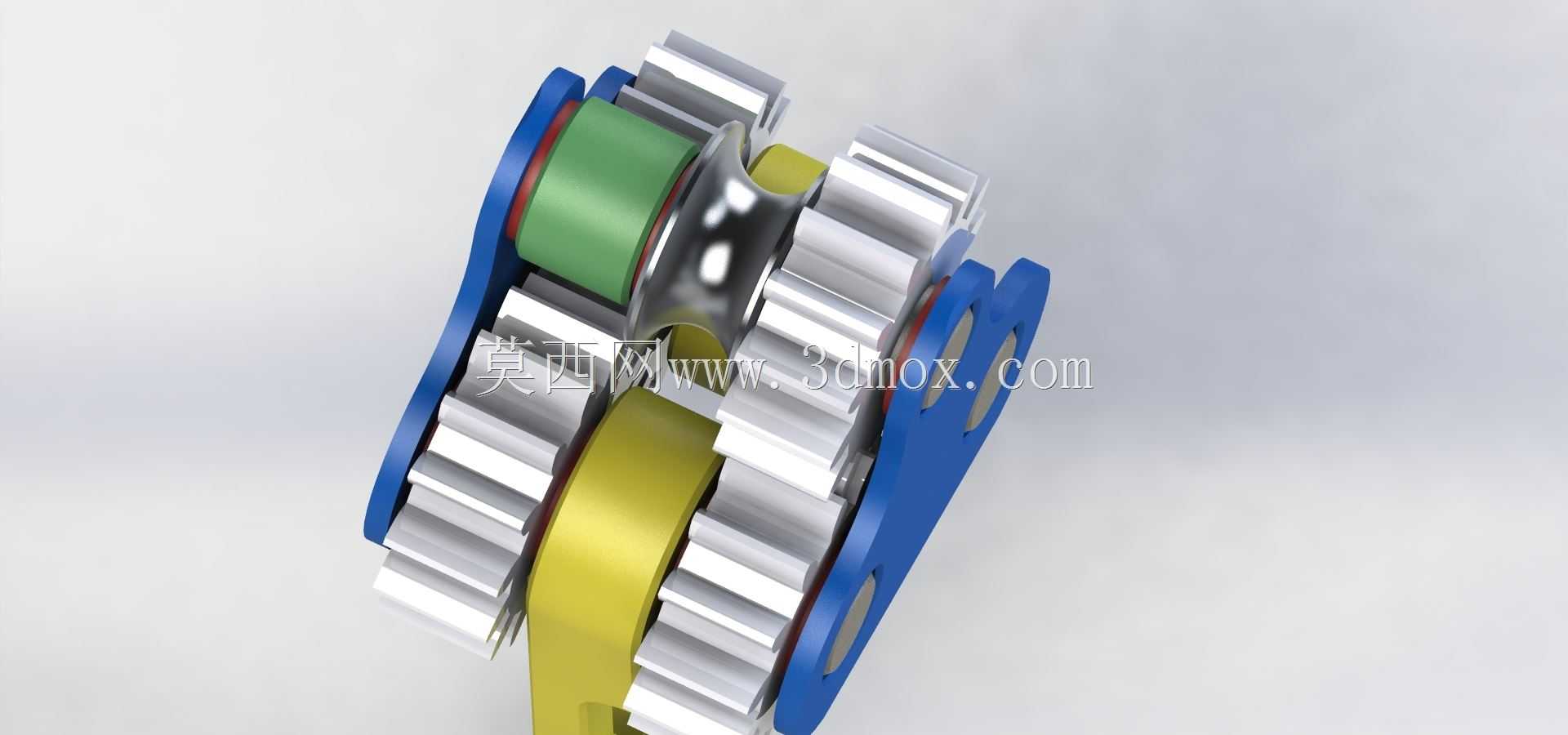

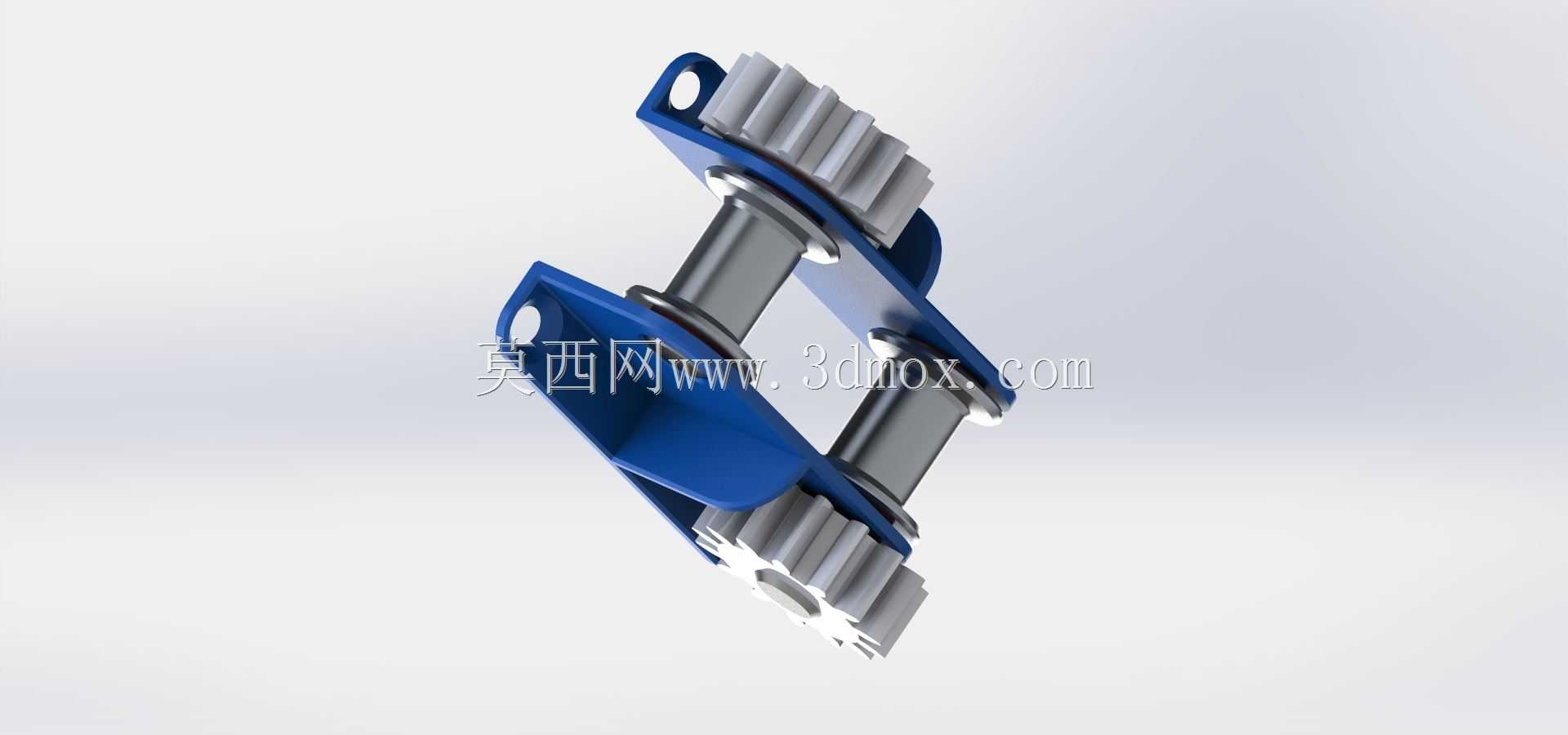

　　这款挂接装置主要面向轻载短途物料吊运场景，常见于小型车间工位间工件转运、仓储轻型货位调整、户外小型设备安装就位等作业环节，区别于大吨位起重吊钩的厚重结构，它采用齿轮联动的双钩布局，能在吊运过程中通过同步动作实现挂钩的开合控制，避免单钩吊运时容易出现的工件滑脱、挂载对位不准的问题。从结构设计逻辑来看，核心传动部分采用三齿轮啮合的联动方案，中间蓝色三角结构作为传动承载基座，三个齿轮轴分别固定在基座的三个安装点位上，两侧齿轮分别对应左右两个吊钩的驱动端，当外部动力输入带动中间齿轮转动时，两侧齿轮会同步反向转动，进而带动两端的黄色吊钩完成同步开合动作，这种设计能保证两个挂钩的动作完全同步，不会出现单侧挂钩先到位、

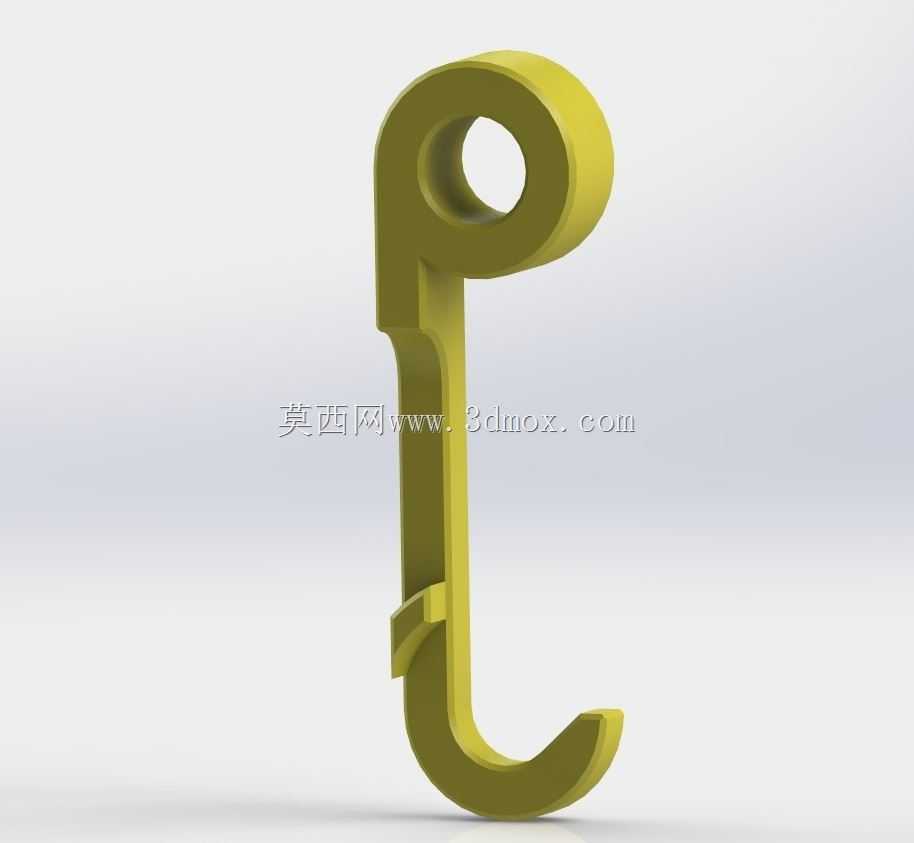

　　另一侧滞后导致的挂载偏载问题。吊钩部分采用弧形弯钩结构，钩尖做了圆弧过渡处理，既能够快速卡入工件的吊耳、挂孔位置，也能在承载时让应力顺着钩身弧线均匀分散，避免应力集中在钩尖位置导致结构变形。基座上的三个轴孔采用同轴度公差控制，装配时需要保证齿轮啮合侧隙在0.1-0.2mm之间，既不会因为侧隙过小导致传动卡滞，也不会因为侧隙过大出现传动空程，影响挂钩开合的对位精度。整体结构的安装边界比较紧凑，横向总长度适配常规轻型吊具的安装接口，不需要对现有起重设备的吊点结构做大幅改造，直接通过顶部的连接位就能固定在手动葫芦、小型电动提升机的输出端。在实际作业过程中，操作人员只需要通过外部皮带轮输入旋转动力，就能控制两个吊钩同步张开或者闭合，

　　挂载时将吊钩对准工件挂点后转动皮带轮让吊钩闭合，就能完成工件的挂接，卸载时反向转动皮带轮即可让吊钩张开脱离工件，整个操作过程不需要人工手动扳动吊钩锁扣，能降低作业人员在吊物下方操作的安全风险。结构选材上，齿轮部分采用调质钢加工，齿面做高频淬火处理提升耐磨性，吊钩部分采用高强度合金钢锻造，保证额定载荷下的结构强度，基座采用铝合金材质加工，在保证结构刚性的同时降低整体自重，减少起重设备的无效负载。设计时还考虑了维护便利性，所有齿轮轴都采用可拆卸的轴用挡圈固定，日常维护时不需要破坏整体结构就能快速更换磨损的齿轮或者吊钩部件，传动部位预留了润滑脂注油孔，能定期加注润滑脂降低齿轮啮合的磨损，延长装置的整体使用寿命。
